V34617 E3 A200 CN / N6 - identyfikacja przekaźnika, zamienniki, schemat

02 Lut 2018 01:07 705 1
  • Poziom 10  
    Cześć,
    proszę Was o pomoc w rozszyfrowaniu tego elementu oraz jego wyprowadzeń.

    To co udało mi się ustalić:
    - oznaczenie V34617 E3 A200 CN / N6
    - przekaźnik bistabilny na 5V
    - Producent Siemens
    - piny zaznaczone na ostatnim zdjęciu parami są zwarte

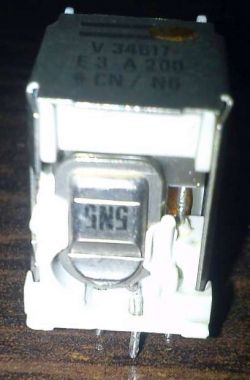

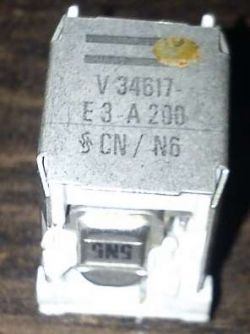

    V34617 E3 A200 CN / N6 - identyfikacja przekaźnika, zamienniki, schemat V34617 E3 A200 CN / N6 - identyfikacja przekaźnika, zamienniki, schemat V34617 E3 A200 CN / N6 - identyfikacja przekaźnika, zamienniki, schemat


    Jedyne co znalazłem to oferty z tym elementem u dystrybutorów lub na eBayu.
    Niestety nawet oni nie wiedzą co sprzedają.

    V34617 E3 A200 CN / N6 - identyfikacja przekaźnika, zamienniki, schemat
  • SterControlSterControl
  • Poziom 32  
    Te dwa piny nieoznaczone to prawdopodobnie wyprowadzenia cewki.
    Jeżeli piny oznaczone na fotografii są parami zwarte może to oznaczać że po podaniu napięcia +5V na cewkę - przekaźnik zmieni stan zestyków na rozwarte.
    Jeżeli tak ? Wystarczy znaleźć jakiś zamiennik w, którym cewka zasilana jest z +5V DC jak p/w ( będzie posiadał trzy piny parami z czego można obciąć dwa tak aby zachować działanie tak jak w oryginale ) i temat z głowy.
