[Rozwiązano] Stacja bramowa NONAME - powtarzające się uszkodzenie mikrofonu

08 Lut 2018 11:33 1065 26
  • Poziom 9  
    Witam

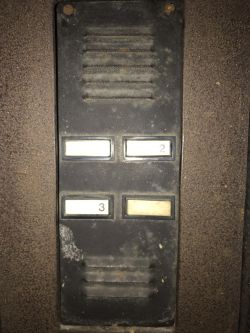

    Posiadam starą instalację domofonową z początku lat 90 (zdjęcie stacji bramowej poniżej). Przez kilkanaście lat nie było problemów. Następnie bardzo słabo było słychać we wszystkich słuchawkach osobę mówiącą do stacji bramowej. Wymieniłem mikrofon (okrągły stosowany w telefonach z PRL) i głos wrócił, ale tylko na kilka dni. Potem cisza kompletna. Wymieniłem na kolejny i to samo. Pierwszy mikrofon działał kilkanaście lat, kolejne już tylko kilka dni.
    Co może być przyczyną takiego stanu rzeczy?

    Stacja bramowa NONAME - powtarzające się uszkodzenie mikrofonu

    Pozdrawiam
