Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

kkknc 19 Lut 2018 21:13 4086 20
  • Na fali produkcji dodaję kolejny testerek.

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Tym razem takie cudo. Bardzo, ale to bardzo dokładny tester o rozdzielczości pomiarowej 5 cyfrowej z ekranem OLED o rozdzielczości 128x128 i przekątnej 0,96".

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Tester przychodzi już dokładnie skalibrowany. Można go jeszcze poprawić, jeżeli ktoś uważa, że wskazania się rozjechały. Wystarczy wcisnąć przycisk funkcyjny i przytrzymać, i podłączyć zasilanie.

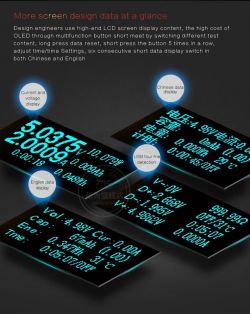

    Mamy dostęp do takich funkcji jak na obrazkach:

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED
    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED





    Kalibracja prądu, napięcia alarmu, po którym następuje odcięcie zasilania zarówno mini, jak i max. Można go zatem wykorzystać do testowania akumulatorków Li-Ion. Ustawianie mnożnika. I numer do producenta wraz ze stroną WWW.
    Szeroki zakres napięć pracy, bo zarówno 3-30V, jak i prądu 0-5,1A gwarantuje, że obsłuży wszystkie aktualne dostępne i przyszłe systemy szybkiego ładowania. Zwróćcie uwagę, że 30V i 5A to 150W i tyle to urządzenie przenosi.
    Po rozebraniu widać podzespoły renomowanych producentów. Sekcję zwłok wstawię następnym razem.

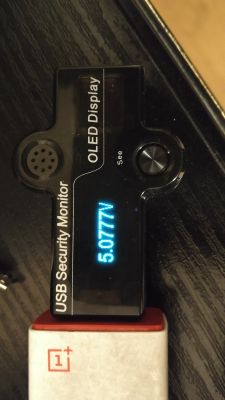

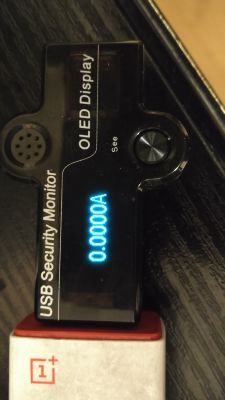

    Pomiar parametrów natomiast staje się już standardowy i zaprezentuję go na następnych obrazkach, już ich nie opisując, bo widać na nich o co chodzi. Poza tym robiłem to już przy okazji opisu UM24C.

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Dużym plusem urządzenia jest możliwość wyzerowania dowolnego parametru, np. czasu pracy lub wszystkich naraz.
    Można też nastawić wyłączenie wyjścia testera po określonym czasie, co też może się przydać przy testowaniu akumulatorów.
    Tester posiada buzer i daje o sobie znać po przekroczeniu parametrów.

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Tu tabelka z parametrami i zdjęcie środka, w którym producent chwali się zastosowanymi podzespołami.

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

    Jedyne, do czego można się przyczepić, to szybko rysująca się obudowa z przydymionego plexi.


    Fajne!
  • Zasilacze Ups
  • #2 19 Lut 2018 22:40
    piterek-23
    Poziom 31  

    kkknc napisał:
    z ekranem OLED o rozdzielczości 128*128 i przekąntnej 0,96"

    To chyba jest OLED 0.96" 128x64 ;)

  • Zasilacze Ups
  • #4 19 Lut 2018 23:02
    piterek-23
    Poziom 31  

    Piksele są kwadratowe więc przy rozdzielczości 128x128px cały wyświetlacz byłby kwadratowy, ten jest prostokątny-błąd w opisie, albo ja źle myślę :)

  • #5 19 Lut 2018 23:03
    RaStro
    Poziom 12  

    Mnie to też wygląda na OLED 128x64, a jak wiadomo papier przyjmie wszystko. Inna sprawa co to znaczy "dokładny tester o rozdzielczości pomiarowej 5bitów" to też jest jakaś bzdura, pewnie chodzi o ilośc cyferek wyświetlanych jako wynik pomiaru.

  • #6 19 Lut 2018 23:10
    piterek-23
    Poziom 31  

    A jednak... na jednym z Twoich obrazków:

    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLED

  • #7 19 Lut 2018 23:16
    kkknc
    Poziom 42  

    Wiem że w jednym miejscu jest 128*128 a w drugim 128*64 też to zauważyłem. Ale to artykuł opieram się na tym co mam.
    Raczej też skłaniam się ku drugiej możliwości. Chociaż jak widzisz pierwsza jest bardziej eksponowana.

  • #8 20 Lut 2018 05:55
    Matheu
    Poziom 19  

    kkknc napisał:
    Tester USB super dokładny 5bitowy

    Kolego, a może zamiast na przepisywaniu (z tłumaczeniem na polski) tego co Chińczycy sobie napiszą w reklamie - to może sam zrobisz testy?
    Bo czytać reklamy to może każdy z nas. Nie musimy do tego używać portalu!
    Jak tu (na Elektrodzie) czytam jakiś artykuł to (przynajmniej wstępnie) zakładam, że autor ma jakieś pojęcie o tym co pisze.

    Swoją drogą - czy rozróżniasz pojęcia:
    * dokładność 5 bitów (tu by chodziło o precyzję przetwornika)
    * wyświetlacz 5cyfrowy
    ???
    Jak w tym kontekście ma się ta podawana przez Ciebie "super dokładność 5 bitów"?

    Czy może dr Google tak Ci przetłumaczył, a Ty zamieściłeś kolejny "artykuł" na Elektrodzie?

  • #9 20 Lut 2018 07:44
    Atreyu Makiavel
    Poziom 34  

    Kolego @kkknc, brak źródła.

  • #10 20 Lut 2018 13:10
    Myrek1
    Poziom 23  

    Na czym opiera się ta "super dokładność"? Poza rozdzielczością wynosząca 4 cyfry po przecinku, nie ma ani słowa o dokładności. 5 bitów? Co to w ogóle znaczy? Słowo użyte bez sensu...

    Po wnętrzu nie widać jakiegoś mega dokładnego toru analogowego, więc obstawiam, że dokładność nie jest duża i opiera się na wewnętrznym ADC uC ST (pewnie STM8), ciekawe czy jest jakaś referencja napięcia, czy tylko cewka i kondensator?

    Rozdzielczość to nie dokładność. Tak jak w DS18B20, rozdzielczość może mieć 0,125sC, a dokładność to 0,5sC, więc tak duża rozdzielczość mija się z sensem i to chwyt marketingowy.

  • #11 20 Lut 2018 15:38
    Szymon Tarnowski
    Poziom 27  

    Co znaczy "na fali produkcji"? Kolega ma jakieś biznesowe powiązania?
    Do czego może być użyteczny aż tak dokładny pomiar? IMHO 2 cyfry po przecinku to jest max co zwykły śmiertelnik potrzebuje. A jak ktoś ma metrologiczne zacięcie to zaraz zapyta o klasę przyrządu pomiarowego.

  • #12 20 Lut 2018 16:21
    RaStro
    Poziom 12  

    Szymon Tarnowski napisał:
    Co znaczy "na fali produkcji"?


    Znaczy tyle że kolega autor odebrał paczkę z ali...cośtam i produkuje "artykuły" opisujące cały ten złom w zamian za elektrodowe punkty ;)

  • #13 20 Lut 2018 17:50
    odalladoalla
    Poziom 15  

    https://static.elektroda.pl/attach/AN82_6405927.png
    Przeanalizuj sobie ile poziomów odczytowych miałbyś przy pięciu bitach, a ile tych poziomów masz przy 5 cyfrach odczytowych. I nie wprowadzaj w błąd czytających.
    Jak jest z błędem pomiaru wartości mierzonej przez to coś, można tylko gdybać.
    Przecież chińczyk dokładnie dał na jednym z obrazków "precyzja(dokładność) rozdzielczości" a nie dokładności.

  • #15 21 Lut 2018 20:07
    RaStro
    Poziom 12  

    odalladoalla napisał:
    Jak jest z błędem pomiaru wartości mierzonej przez to coś, można tylko gdybać.
    Przecież chińczyk dokładnie dał na jednym z obrazków "precyzja(dokładność) rozdzielczości" a nie dokładności.


    Oj tam oj tam... chińczyk napisał na jednym z obrazków coś takigo:

    Cytat:

    Senior engineers spent 18 months time use unique precision technology, accurate to 0.0001A... bla bla bla...


    Więc przynajmniej prąd mierzony jest z zawrotną dokładnością 0,0001A, i wiadomo też, że doświadczeni inżynierowie pracowali ciężko całe półtorej roku żeby osiągnąć ten wynik ;)

  • #16 21 Lut 2018 20:20
    icosie
    Poziom 29  

    Jeżeli dokładność pomiaru jest taka sama jak wyświetlacza to potrzeby by był przetwornik ADC o rozdzielczości 16-18 bitów. ;)

    Śmiem twierdzić, że to nie realne za tę cenę.

  • #17 21 Lut 2018 20:30
    RaStro
    Poziom 12  

    Nie doceniasz kolego ciężkiej pracy doświadczonych chińskich inżynierów ;). Ale tak poważnie, papier łyknie wszystko, na innych obrazkach jest napisane już tylko "Resolution precision".

  • #18 22 Lut 2018 20:06
    Trzyzet
    Poziom 18  

    Mam podobny model, mój jedynie nie ma buzzera. Bardzo fajny tester, dokładny jak mój multimetr FLUKE'a :D

  • #19 01 Mar 2018 09:38
    kkknc
    Poziom 42  

    Zdjęcia wnętrza.
    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLED
    Wyniki pomiarów porównałem z UT 803 i jestem więcej niż bardzo zaskoczony dokładnością.

  • #20 01 Mar 2018 19:24
    odalladoalla
    Poziom 15  

    kkknc napisał:

    Wyniki pomiarów porównałem z UT 803 i jestem więcej niż bardzo zaskoczony dokładnością.

    Przywołany przez ciebie miernik ma możliwość akwizycji danych.Posiada złącze RS232 i USB. Prawdopodobnie posiadasz dedykowane oprogramowanie. Czy mógłbyś zaprezentować wyniki tych pomiarów (co najmniej 100 próbek 1 wartości) w formie prostego arkusza w excellu z podaniem:
    -średniej
    -błędu standardowego
    -odchylenia standardowego
    wtedy moglibyśmy porozmawiać o twoim "szacowaniu dokładności".
    Jest tylko jeden szkopuł, miernik na zakresie "6V" ma max wskazanie 5,999.
    Jak to wskazanie ma się do obiektu sprawdzanego (rozdzielczość)?
    Czy w tych pomiarach zachowałeś "dobroć" co najmniej dwu pól odczytowych więcej jak na badanym ?
    Czy klasa ---->±(0.3%+2)[wzorca] jest wystarczająco dobra dla tego testu-śmiem wątpić.
    Prawdopodobnie potrzebny jest miernik DVM/DMM co najmniej 5½--6½ cyfry i błędzie nie większym jak [(0,001% wartości mierzonej)+(0,005% wartości zakresowej)].
    Przykład obrazowy tego o co proszę w pliku exel.
    9,99994 kr...togram.xls Download (199.5 kB)
    Jak na razie to wykonałeś "wzorcowanie" suwmiarki metrówką.

  • #21 03 Mar 2018 19:22
    kkknc
    Poziom 42  

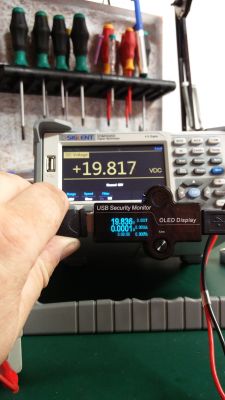

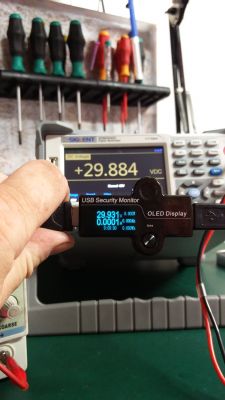

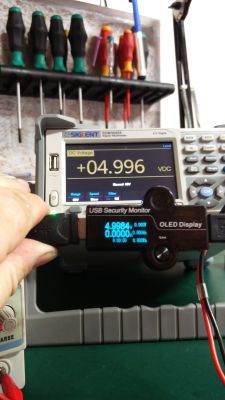

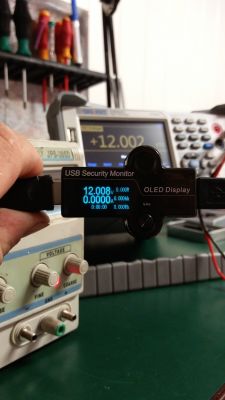

    Wiesz ten miernik miernik miałem dostępny przez chwilę u odległego klijenta. Więc co mogłem to zrobiłem. Ktoś z okolic Łódzi chętny i dysponuje czymś więcej. To nie ma sprawy mogę udostępnić.
    Tester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLEDTester USB dokładny 5 cyfrowy z wyświetlaczem OLED
