[Rozwiązano] Volvo FH 2013 - Magistrala J1708

snaz79 02 Mar 2018 22:52 1122 5
  • #1 02 Mar 2018 22:52
    snaz79
    Poziom 8  

    Witam,
    Sprawa dotyczy podłączenia lokalizatora GPS. Pojazd nie posiada fabrycznej bramki CAN-FMS. Zlokalizowałem wtyk oznaczony jako A36.A (moduł BBM ?)
    i podłączyłem CAN-H do przewodu oznaczonego 7004 (żółty), a CAN-L do przewodu 7005 (zielony). Otrzymuje dane w tym poziom paliwa jednak brakuje całkowitego zużytego paliwa (TotalFuelUsed) oraz położenie pedału gazu (Accelerator pedal).
    Według producenta urządzenia (lokalizator TytanSat DS540) dane te powinienem uzyskać z magistrali J1708. Nie bardzo jednak wiem gdzie mogę zlokalizować pomarańczowo/szarą skrętke.

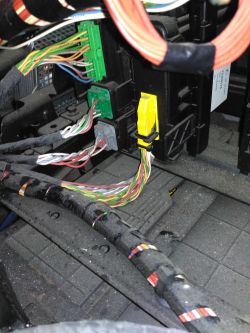

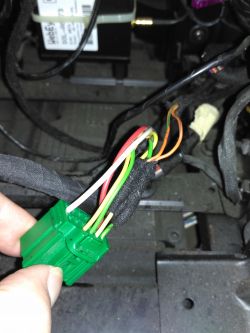

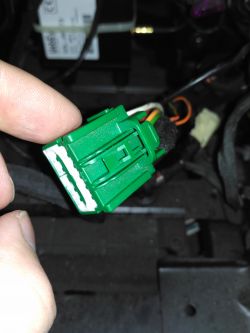

    Volvo FH 2013 - Magistrala J1708Volvo FH 2013 - Magistrala J1708Volvo FH 2013 - Magistrala J1708

    0 5
  • Pomocny post
    #2 03 Mar 2018 09:09
    MACIEK_M
    Poziom 28  

    Jeśli dobrze pamiętam, to gniazdo diagnostyczne, pin 2 i 3.

    0
  • Pomocny post
    #3 15 Mar 2018 21:46
    biedny_mis
    Poziom 12  

    witam magistrala j1708 to ta para poniżej brązowo pomarańczowy na zdjęciu po prawej

    0
  • Pomocny post
    #4 16 Mar 2018 11:21
    davidwild
    Poziom 13  

    W Volvo Fh 4 nie ma szyny 1708. Jest ona w version 2,
    Podłączyłeś się do dobrej szyny backbone1 250 kb/s , problem może leżeć w twoim
    urządzeniu gps bądź jego oprogramowaniu.

    0
  • #5 22 Mar 2018 18:48
    patnet
    Poziom 15  

    Czy ktoś posiada numer serwisowy takiej wtyczki , ewentualnie gniazda pod taką wtyczkę do VOLVO ?

    0
  • #6 29 Gru 2018 22:17
    snaz79
    Poziom 8  

    Dziękuje za podpowiedzi.

    0
