Prosty, niskobudżetowy odkurzacz centralny

jalop 15 Mar 2018 23:27 14766 45
  • #1 15 Mar 2018 23:27
    jalop
    Poziom 24  

    Kilka miesięcy temu nasz kolega kpp_jacek pokazał, jaki niskobudżetowy odkurzacz centralny zbudował - Centralny odkurzacz - samodzielne wykonanie.
    Temat bardzo mnie zainteresował, gdyż u mnie w domu częściej używa się odkurzacza niż miotły i na dodatek, obojętnie jak dobry i drogi filtr zastosujemy w zwykłym odkurzaczu, to i tak wyrzuca nam zanieczyszczone powietrze. Postanowiłem zbudować od podstaw odkurzacz bazując na temacie Jacka. Pojawiło się u mnie kilka modyfikacji, które można poniżej wyłapać.

    Tak wygląda zasada działania centralnego z odwróconym workiem:

    Prosty, niskobudżetowy odkurzacz centralny

    Źródło

    Wyszło coś takiego:
    Prosty, niskobudżetowy odkurzacz centralny


    Brakuje jeszcze odprowadzenia wydmuchu na zewnątrz budynku, ale mam dwie lewe ręce, jeśli chodzi o przewiercanie się koronką. Zastanawiam się także nad budową jakiegoś tłumika i czy w ogóle redukować wylot ze średnicy 100mm na 50mm. W każdym bądź razie w moim odkurzaczu jeszcze tego nie ma, ale niebawem będzie.

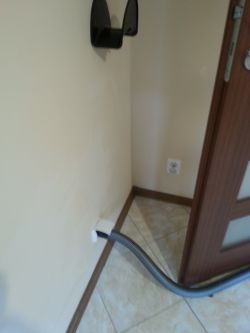

    Tak wygląda odkurzanie wężem o długości 9m, z wbudowanym włącznikiem:


    Siła ciągu jest dość duża, nie narzekam. Regulacją mechaniczną jest zamontowany zawór zwrotny - zabezpieczenie w razie zatkania się rury. Zawór się otwiera, natomiast ilość zasysanego powietrza regulowana jest zwykłym zaworem kulowym.




    Sercem mojego odkurzacza jest nowy silnik Electrolux AEG PY32 2200W. Musiałem go kupić, gdyż ten, który chciałem wykorzystać, okazał się "do naprawy". Jest to oprócz węża ssącego największy wydatek, bo około 150 złotych. Można kupić jakiś zamiennik o mniejszej mocy, wtedy cena spadnie poniżej 100 zł.

    Prosty, niskobudżetowy odkurzacz centralny


    Do budowy odkurzacza użyłem rury i kształtek kanalizacyjnych fi160. Silnik został umieszczony w dotoczonym pierścieniu, między nimi gumowa uszczelka. Pierścień toczyłem na wcisk, dodatkowo wkręciłem kilka wkrętów. Patrząc od góry, użyłem przednie kółko od starego paleciaka. Trochę rozpuszczalnika i wygląda jak nowe. Równo je obciąłem i wyszlifowałem tak, aby weszło w dwa otwory w silniku - zabezpieczenie przed obrotem silnika podczas rozruchu. Trzeba się przyjrzeć na poniższym obrazku:
    Prosty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralny


    Kolejnym etapem jest separator. U mnie to przegroda z tworzywa sztucznego i kawałek rury fi50, pasowanie bardzo ciasne. Całość wpuszczona w rurę i przykręcona wkrętami:
    Prosty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralny

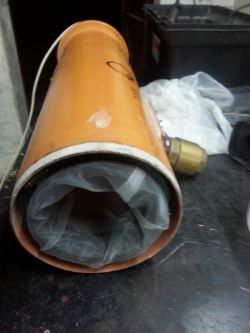

    Po separatorze przyszła kolej na odwrócony worek, który zamontowany jest bezpośrednio przed silnikiem. Długo myślałem, co mogę wykorzystać i w ręce wpadła mi siatka młynarska. Jest bardzo wytrzymała, a jej dodatkowym plusem jest duży przepływ powietrza. Musiałem jednak dotoczyć dwa pierścieniem - pasowanie mieszane. Natomiast pierścień zewnętrzny - na wcisk w rurę kanalizacyjną. Wszystko po to, aby możliwe było wyjęcie worka z odkurzacza i odkręcenie opaski w celu np. wymiany worka. Worek został uszyty na pogotowiu krawieckim za cenę 20zł.
    Prosty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralny

    Proste sterowanie, póki co bez softstartu. Po prawej stronie puszki jest włącznik, umożliwia bezpośrednie włączenie.
    Prosty, niskobudżetowy odkurzacz centralny


    ...i kilka fotek:
    Prosty, niskobudżetowy odkurzacz centralny Prosty, niskobudżetowy odkurzacz centralny Prosty, niskobudżetowy odkurzacz centralny Prosty, niskobudżetowy odkurzacz centralny

    Kosztorys:
    -silnik 160 zł,
    -wyczystka fi160 60 zł,
    -rury i kształtki na odkurzacz 80 zł,
    -rura ssąca kanalizacyjna fi50 - od odkurzacza do gniazda 40 zł,
    -gniazdo ssące USTM + płytka montażowa 50 zł,
    -wąż ssący 9m z włącznikiem - 280 zł. Nie jest wymagany! Można kupić bez włącznika za 140 zł. Można kupić krótszy.
    -uchwyt na wąż 16zł.
    -szycie worka 20 zł.

    Suma: około 410 złotych bez węża, który kosztował mnie 280zł.
    Resztę wygrzebałem z domowych zapasów.
    Podsumowując, planuję zbudować podobny odkurzacz do warsztatu. Zamontować go w takim miejscu, aby nie pałętał się pod nogami. Frajda z takiego urządzenia dość duża. Pewnie mogłem użyć innych materiałów i staranniej wykonać całość, ale (: żona jest zadowolona.
    Proszę o cenne uwagi, pytania.

    PS. Pozdrawiam kolegę kpp_jacek, bez którego by nie było tego tematu (:


    PS2. Dodaję opis włączania odkurzacza: Od puszki ze sterowaniem poprowadziłem do gniazda ssącego przewód. W gnieździe są dwa piny, których zwarcie załącza odkurzacz. Wąż ma wbudowany włącznik w rączce. Włączanie odbywa się trzymając uchwyt w ręce. Wąż może być włożony do gniazda cały czas.
    Prosty, niskobudżetowy odkurzacz centralny
    Prosty, niskobudżetowy odkurzacz centralnyProsty, niskobudżetowy odkurzacz centralny


    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
  • #3 16 Mar 2018 10:05
    jotbegie
    Poziom 11  

    Jeśli żona zadowolona, to 90% sukcesu.

    Do pozostałych 10% mam pytania:
    -jak wygląda czyszczenie/osuwanie zatkania w przewodach w ścianie, wsteczny bieg w silniku?
    -czy w silnik z turbiną nie będzie wymagał częstego czyszczenia, brak jest dokładnych filtrów zatrzymujących drobny kurz i wszystko leci na silnik
    -tak samo jest z wylotem z odkurzacza, hodujesz koty w piwnicy

    Chciałbym jeszcze zaproponować inne rozwiązanie dostępu do pojemnika na śmieci.
    zamkniecie-burty-zaczep-burtowy-zamek-burt Pod linkiem jest zaczep który mocowałby kosz pod odkurzaczem i umożliwiałby proste jego odczepianie. To taki przykład wyszukany na szybko.

  • #4 16 Mar 2018 10:23
    jalop
    Poziom 24  

    jotbegie napisał:
    Jeśli żona zadowolona, to 90% sukcesu.

    Do pozostałych 10% mam pytania:
    -jak wygląda czyszczenie/osuwanie zatkania w przewodach w ścianie, wsteczny bieg w silniku?
    -czy w silnik z turbiną nie będzie wymagał częstego czyszczenia, brak jest dokładnych filtrów zatrzymujących drobny kurz i wszystko leci na silnik
    -tak samo jest z wylotem z odkurzacza, hodujesz koty w piwnicy

    Chciałbym jeszcze zaproponować inne rozwiązanie dostępu do pojemnika na śmieci.
    zamkniecie-burty-zaczep-burtowy-zamek-burt Pod linkiem jest zaczep który mocowałby kosz pod odkurzaczem i umożliwiałby proste jego odczepianie. To taki przykład wyszukany na szybko.


    Aby uniemożliwić lub zminimalizować ryzyko zatoru w ścianie, to należy bezpośrednio przed płytka montazowa zamontować kolano. Wiedza ogólnodostępna w internecie. Warto poogladac, poczytać poradniki instalatorów - praktyka jest bardzo ważna. Cenna wskazówki jak znalazł.
    W tym silniku wstecz bieg nic nie daje.

    Wylot z odkurzacza zostanie niedługo doprowadzony na zewnątrz budynku. Z braku czasu i niechęci do wiercenia duża koronką w ścianie zostawiłem to na później.

    Co do kurzu, zapewniam Cię, że użyte włókno młynarskie radzi sobie z tym bardzo dobrze, że nie ma problemu. Trzeba pamiętać o regularnym czyszczeniu i sprawdzeniu worka.
    Na łączeniu rur pod workiem gumowa uszczelka została pozbawiona jednej wargi, aby lżej rury się rozłączało.

    Pojemnikiem na śmieci jest dół rury. Gromadzą się one na zaślepce fi160. Aby je usunąć odkręcam 4 śruby i wyciągam. Druga możliwością jest wyciągnięcie zaślepki.

    Zamki burtowe są dobrym rozwiązaniem, może ktoś je wykorzysta.

  • #6 16 Mar 2018 15:14
    Rezystor240
    Poziom 37  

    japko1024 napisał:
    Nie przeszkadza Ci, że musisz iść do piwnicy, żeby włączyć albo wyłączyć odkurzacz?


    Odkurzacz włącza się automatycznie po włożeniu rury w uchwyt.
    Więc nigdzie nie musi chodzić.

  • #7 16 Mar 2018 15:41
    japko1024
    Poziom 17  

    Wiem, że stosuje się takie rozwiązanie, ale nic nie napisał na ten temat, więc myślałem, że go brakuje.

  • #8 16 Mar 2018 16:12
    jalop
    Poziom 24  

    Nigdzie nie muszę schodzić, aby włączyć odkurzacz. Rura może być cały dzień włożony do gniazda. Wlacznik przy puszcze służy jedynie do załączania odkurzacza będąc fizycznie przy nim. Edytowalem temat, aby rozwiać wątpliwości odnośnie włączanie odkurzacz

  • #9 16 Mar 2018 18:25
    563113
    Użytkownik usunął konto  
  • #10 16 Mar 2018 18:27
    zackass1
    Poziom 16  

    Na obrazku jest błąd. Separator może być cyklonowy a nie "cykloniczny"

  • #11 16 Mar 2018 18:41
    563113
    Użytkownik usunął konto  
  • #12 16 Mar 2018 19:38
    necavi
    Poziom 17  

    Niektórzy do takich instalacji dodają szufelke

    Zastanawiam się czy w takiej instalacji tymczasowo mógłby pracować odkurzacz przemysłowy (Karcher wd4). Problem z "hodowaniem kotów" pomijam.

  • #13 16 Mar 2018 20:35
    563113
    Użytkownik usunął konto  
  • #14 16 Mar 2018 20:59
    jalop
    Poziom 24  

    kpp_jacek napisał:
    Gratulacje za udaną konstrukcję :-). Tez zostałeś "bohaterem w swoim domu" :D. Dzisiaj również zastosowałbym gotowe, dedykowane gniazda i podłączenie rury wykonałbym dokładnie tak samo ale wtedy, w swoim odkurzaczu postanowiłem że wszystko będzie DIY :-).
    W moim odkurzaczu po "odluźnieniu" worka, stał się on na tyle wiotki, że przy następnym czyszczeniu mam namiar wszyć w dno worka nieduże obciążenie które po wyłączeniu odkurzacza wywróci worek w dół, "na lewą stronę". Muszę tylko do tego czasu naprawić lub wymienić softstart aby gwałtowny wzrost podciśnienia po włączeniu nie "szarpał" workiem.


    Dziękuję!
    Oglądałem przed chwilą kilka firmowych worków i żaden nie miał nic, co by przewracało worek. Też myślałem nad ciężarkami i jestem ZA, aby ten pomysł faktycznie wypróbować.

    kpp_jacek napisał:
    Wydmuch na zewnątrz zrób jak najszybciej :D - chyba, że planujesz malowanie piwnicy. Sam odkurzacz chyba nie jest zbyt słyszalny w mieszkaniu? Sądząc po odgłosach więcej hałasu robi powietrze w końcówce ssącej.


    Tak, więcej hałasu robi sama rura niż odkurzacz, pomimo tego, że znajduje się tylko poziom niżej.

    kpp_jacek napisał:
    Wkuwanie rur do większej instalacji wiąże się z niemałym zdemolowaniem mieszkania. U Kolegi Jalop-a najwyraźniej na początek postanowił przebić się przez ścianę do pomieszczenia z centralnym odkurzaczem. Taką instalację zawsze można rozbudować przy okazji remontu.


    Remont jest praktycznie jedyną okazją do sensownego rozmieszczenia gniazd. U mnie jest jedno, ale długi wąż.
    kpp_jacek napisał:
    Co do odkurzacza przemysłowego - z pewnością będzie działał. co najwyżej siła ssania nie będzie bardzo duża, ale z pewnością bez problemu zrobi zwoją robotę.


    Gogle mówi, że ten Karcher ma 1000W, więc "coś" tam zrobi.

  • #15 16 Mar 2018 21:38
    563113
    Użytkownik usunął konto  
  • #17 17 Mar 2018 00:01
    563113
    Użytkownik usunął konto  
  • #19 17 Mar 2018 10:46
    noel200
    Poziom 24  

    Miałem kilka odkurzaczy elektroluxa z takim silnikiem i wszystkie szybko padły. Temu też nie wróżę długiego żywota. One chyba wadliwe są.

  • #20 17 Mar 2018 10:54
    trance123
    Poziom 20  

    Jak by powstawała 2 wersja to proszę o więcej zdjęć z budowy np. separatora przed włożeniem do obudowy. Dobra robota !

  • #21 17 Mar 2018 13:26
    kondzio2003
    Poziom 14  

    noel200 napisał:
    Miałem kilka odkurzaczy elektroluxa z takim silnikiem i wszystkie szybko padły. Temu też nie wróżę długiego żywota. One chyba wadliwe są.


    Jeżeli jest to silnik komutatorowy to lipa bo ma szczotki. Dlatego padają a producenci są zadowoleni. Lepszym rozwiązaniem było by znaleźć turbinę z silnikiem indukcyjnym jakie kiedyś stosowano.

  • #22 17 Mar 2018 13:54
    Rezystor240
    Poziom 37  

    kondzio2003 napisał:
    Jeżeli jest to silnik komutatorowy to lipa bo ma szczotki. Dlatego padają a producenci są zadowoleni. Lepszym rozwiązaniem było by znaleźć turbinę z silnikiem indukcyjnym jakie kiedyś stosowano.


    Jeszcze najlepiej 3F.

    Człowieku, to tylko odkurzacz.
    Taki silnik powinien posłużyć długie lata.

  • #23 17 Mar 2018 14:03
    noel200
    Poziom 24  

    Powinien służyć ale tak nie jest.
    Przede wszystkim ten silnik jak startuje to potrafi B10 wybić, a na szczotkach jest ogień. Miękki start do niego to konieczność.
    Jeden z padniętych silników sprawdzałem. Z odkurzacza aeg. Miał silnik właśnie taki sam, miękki start i zaraz po gwarancji pomiędzy uzwojeniami pojawiły sie przebicia co skutkowało strasznym iskrzeniem szczotek i bardzo szybkim uszkodzeniem komutatora. Dym i smród.

  • #24 17 Mar 2018 14:07
    anet870
    Poziom 25  

    Taki silnik powinien być zastosowany, jest bardziej odporny na przeciążenia bo ma stałe chłodzenie uzwojeń oraz jest odseparowane od zanieczyszczeń.
    Prosty, niskobudżetowy odkurzacz centralny

  • #25 17 Mar 2018 14:09
    563113
    Użytkownik usunął konto  
  • #26 17 Mar 2018 14:16
    noel200
    Poziom 24  

    Niedawno posłałem do śmietnika stary odkurzacz zelmera. Tam właśnie łożyska się rozsypały. Ale nie chciało mi sie go robić i kupiłem karchera właśnie z osobnym wentylatorem do chłodzenia silnika. To odkurzacz do garażu. No ale tamte padające elektroluxy to fenomen dla mnie.

  • #27 17 Mar 2018 14:18
    anet870
    Poziom 25  

    Przy silniku jaki pokazałem problem z padającymi łożyskami jest zminimalizowany gdyż nie mają styczności z zanieczyszczeniami ,które odkurzacz wciąga. w silnikach jakie użył autor tematu problem jest taki że uzwojenia są chłodzone powietrzem zassanym z powierzchni sprzątanej i wszystkie "śmieci" źle wpływają na całą konstrukcję silnika .

  • #28 17 Mar 2018 14:23
    563113
    Użytkownik usunął konto  
  • #29 17 Mar 2018 14:35
    jalop
    Poziom 24  

    noel200 napisał:
    Miałem kilka odkurzaczy elektroluxa z takim silnikiem i wszystkie szybko padły. Temu też nie wróżę długiego żywota. One chyba wadliwe są.


    Mam nadzieję, że trafiłem na wolny od wad egzemplarz.

    anet870 napisał:
    Taki silnik powinien być zastosowany, jest bardziej odporny na przeciążenia bo ma stałe chłodzenie uzwojeń oraz jest odseparowane od zanieczyszczeń.
    Prosty, niskobudżetowy odkurzacz centralny


    Obrazek mało mi mówi. Mogę prosisć chociaż o podanie modelu?
    Najlepszym silnikiem okazałby się taki, który ma uszczelniona komorę roboczą z częścią elektryczna, ale cena zwala z nóg.

    kpp_jacek napisał:
    W silnikach do odkurzaczy najczęstszą awarią jest dokonanie żywota przez łożyska. Wyjące i nie wymienione na czas potrafią z czasem wyrobić nawet ośki wirników. Szczotki zużywają się również, ale w obydwu przypadkach koszt naprawy to naprawdę grosze. Przyznam że nie pamiętam aby kiedykolwiek w silnikach odkurzaczy domowych stosowano silniki indukcyjne


    Dokładnie to około 5 złotcy jedno łożysko. Do mojego tyle kosztuje o numerze 608.

    To moja pierwsza konstrukcja i zobaczymy, kiedy odezwą się łożyska.

    trance123 napisał:
    Jak by powstawała 2 wersja to proszę o więcej zdjęć z budowy np. separatora przed włożeniem do obudowy. Dobra robota !


    Separator jest zamontowany może z jeden centymetr nad wlotem powietrza do odkurzacza. Jest to plaster-krążek z tworzywa sztucznego. W środku ma otwór na fi50, w którym jest osadzona rura.

    Prosty, niskobudżetowy odkurzacz centralny

    Prosty, niskobudżetowy odkurzacz centralny

  • #30 17 Mar 2018 16:35
    anet870
    Poziom 25  

    [quote="jalop"]
    Obrazek mało mi mówi. Mogę prosisć chociaż o podanie modelu?
    Najlepszym silnikiem okazałby się taki, który ma uszczelniona komorę roboczą z częścią elektryczna, ale cena zwala z nóg.

    Wpisz sobie np silnik starmix na portalu aukcyjnym i za 140 zeta jest już dostępny.
    On właśnie ma pracować w osobnych komorach i jest tak skonstruowany .
