[Rozwiązano] - Zabezpieczenie przed suchobiegiem firmy SPIN

blackrider21 24 Mar 2018 17:08 735 9
  • #1 24 Mar 2018 17:08
    blackrider21
    Poziom 3  

    Mam problem z zabezpieczeniem przepływowym firmy Spin.Problem polega na tym że urządzenie nie działa gdy podłączam je do przekaźnika elektromagnetycznego który załącza pompę.W momencie braku wody urządzenie powinno po 10sek rozłączyć układ a tak się nie dzieje.Sygnalizuje brak wody ale po chwili znika ostrzeżenie i nadal pompa pracuje .Jak podłączam bezpośrednio z sieci zasilanie to działa prawidłowo.Wie może ktoś z was dlaczego tak się dzieje???

    - Zabezpieczenie przed suchobiegiem firmy SPIN
    - Zabezpieczenie przed suchobiegiem firmy SPIN

    0 9
  • Relpol
  • #2 24 Mar 2018 21:31
    Akrzy74
    Poziom 39  

    blackrider21 napisał:
    Problem polega na tym że urządzenie nie działa gdy podłączam je do przekaźnika elektromagnetycznego który załącza pompę.

    Czyli działa właściwie bez przekaźnika/ stycznia? :)
    blackrider21 napisał:
    .W momencie braku wody urządzenie powinno po 10sek rozłączyć układ a tak się nie dzieje.
    Urządzenie działa na zasadzie pomiaru prądu. Gdy wartość ustawionego prądu osiągnie wartość minimalną (suchobieg), układ zostanie rozłączony. Zapoznał się kolega z DTR urządzenia? Zmierzono prąd znamionowy i obciążenia pompy? Brak widocznego wkładu pracy własnej...

    1
  • Relpol
  • #3 25 Mar 2018 09:59
    blackrider21
    Poziom 3  

    Zapomniałem dodać że jestem lajkiem w tych sprawach .Chciałem zautomatyzować mój system podlewania ogrodu więc zakupiłem sterownik gardena 4040- Zabezpieczenie przed suchobiegiem firmy SPIN który steruje automatycznie poprzez elektrozawory sekcjami.Urządzenie to ma kanał master do załączania i rozłączania pompy poprzez podania napięcia 24v.Więc kupiłem przekaźnik elektromagnetyczny i wszystko działało sprawnie do momentu gdy chciałem zabezpieczyć pompę głębinową przed pracą na sucho.Parametry pompy:Kod produktu: G81417

    Parametry:

    * Zasilanie: 230 V / 50 Hz

    * Moc: 750W

    * Wydajność: 55 l/min

    * Wysokość podnoszenia wody: 100 m

    * Obroty pompy: 2850 obr/min

    * Długość przewodu: ok. 10m

    * Przyłącze węża: 1" = 25mm

    * Wysokość pompy: 50cm

    * Średnica pompy: 10cm
    Zakupiłem zabezpieczenie Spin które wpiąłem w układ niestety podczas prób okazało się ze nie rozłącza pompy gdy brakuje wody.Zdemontowałem je i podłączyłem zasilanie bezpośrednio do gniazdka.Działa prawidłowo ale pod warunkiem że podłączałem jakieś urządzenie o mocy powyżej 500w pod wyjście.

    Akrzy74 napisał:
    Urządzenie działa na zasadzie pomiaru prądu. Gdy wartość ustawionego prądu osiągnie wartość minimalną (suchobieg), układ zostanie rozłączony. Zapoznał się kolega z DTR urządzenia? Zmierzono prąd znamionowy i obciążenia pompy? Brak widocznego wkładu pracy własnej...
    Mylisz się bo na tyle ile mogłem i umiałem to sprawdziłem między innymi inf z której wynika że nie działa to na zasadzie pomiaru prądu tylko:W przypadku, gdy brak jest przepływu wody kontaktron znajduje się w silnym polu magnetycznym magnesy styki kontaktronu są zwarte. W przypadku przepływu przesłona uchyla się oddalając magnes od kontaktronu. Osłabienie pola magnetycznego przy kontaktronie powoduje zwarcie jego styków. Mogę się mylić bo mam małą wiedzę w tym temacie dla tego proszę o pomoc forumowiczów.Może ktoś z was wie dlaczego nie działa to w połączeniu z stycznikiem i jak to naprawić ewentualnie jakie kupić inne zabezpieczenie które bd funkcjonować.Dodam jeszcze że stycznik jest obowiązkowym elementem instalacji gdyż sterownik załącza pompę wyjściem o napięciu 24v a pompa jest zasilana napięciem 240V.

    0
  • #4 25 Mar 2018 11:12
    jack63
    Poziom 41  

    Prawdopodobną przyczyną nierozłączania jest zastosowany w tym urządzonku tzw. przekaźnik SSR, czyli układ z triakiem.
    Urządzenie było projektowane do BEZPOŚREDNIEGO sterowania pompą.
    Musisz zasilać to urządzenie ze stycznika pompy a samą pompę prosto z niego. Przy czym stycznik MUSI być tradycyjny, tzn. eletromechaniczny, a nie elektroniczny, czyli znowu na triaku.
    Zakładam, że napięcie cewki przekaźnika jest właściwe, a sterownik ma też wyjście przekaźnikowe lub na mostku H.

    0
  • #5 25 Mar 2018 21:54
    blackrider21
    Poziom 3  

    Rozmontowałen to zabezpieczenie przed suchobiegiem na części i zauważyłem że na płytce ma taki stycznik mechaniczny z cewką.Może ma to jakiś związek z moim problemem. Szukałem na allegro ale cieżko znaleźć taki elektromechaniczny.Może mógłbyś mi zaproponować jakiś konkretny model.Zastanawiam się też czy nie lepiej kupić zabezpieczenia sterowanego wyłącznikiem ciśnieniowym.

    0
  • #6 26 Mar 2018 08:06
    jack63
    Poziom 41  

    Te sterowniki Gardena to jakiś koszmar. Dość, że drogie i o małych możliwościach, to jeszcze instrukcję pisał jakiś debil. Do tego zero informacji o sposobie realizacji wyjść cyfrowych, co jest bardzo istotne!
    Narysuj schemat lub daj zdjęcia z "domalowanymi" odnośnikami aby się dowiedzieć jak masz to wszystko podłączone.
    Podaj dokładnie typ przekaźnika PK-1P. Tzn napięcie cewki. Np 24VAC lub 24VDC. On może stanowić problem dla sterownika Gardeny.
    Czy próbowałeś podłączać jak pisałem w poście wyżej?

    blackrider21 napisał:
    Rozmontowałen to zabezpieczenie przed suchobiegiem na części i zauważyłem że na płytce ma taki stycznik mechaniczny z cewką.Może ma to jakiś związek z moim problemem.

    Daj zdjęcia. Przekonamy się co tam jest.

    0
  • #7 26 Mar 2018 21:09
    blackrider21
    Poziom 3  

    jack63 napisał:
    Narysuj schemat lub daj zdjęcia z "domalowanymi" odnośnikami aby się dowiedzieć jak masz to wszystko podłączone.
    - Zabezpieczenie przed suchobiegiem firmy SPIN
    jack63 napisał:
    Podaj dokładnie typ przekaźnika PK-1P. Tzn napięcie cewki. Np 24VAC lub 24VDC
    Przekaźnik elektromagnetyczny PK-1P/24V 021606
    Dane techniczne

    Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku w pozycję 3-7. Stan ten jest sygnalizowany świeceniem LED zielonej.

    Po zaniku napięcia zasilania styk powraca w pozycję 3-5
    Cechy produktu

    Zasilanie 24V AC (na zamówienie pozostałe napięcia 12, 48, 110, 230V AC/DC)
    Nr normy IEC 61095
    Prąd łączeniowy Ie=16A
    Prąd cieplny Ith=16A
    Napięcie łączeniowe Ue=250V
    Styki 1P
    Kategoria użytkowania AC-7a
    Napięcie izolacji 400V
    Napięcie udarowe wytrzymywane zestyki cewka 6kV
    Oddzielne obwody prądowe 3,6kV
    Przerwa zestykowa 1,2kV
    Stopień zanieczyszczenia 3
    Zabezpieczenie zwarciowe - wyłącznik instalacyjny B16 16A)
    Odporność na przepięcia 6kV
    Napięcie cewki Uc 230V AC (na zamówienie pozostałe napięcia 12, 24, 48, 110V AC/DC)
    Znak bezpieczeństwa B
    Stopień ochrony IP00
    Czas zadziałania maks. 40ms
    Czas wyłączenia maks. 20ms
    Trwałość mechaniczna min 5×10 mm6 cykli
    Pobór prądu 25mA
    Wskaźnik zadziałania LED
    Przyłącze zaciski śrubowe 2,5 mm2
    Temperatura pracy -25÷50°C.
    Wymiary 1 moduł 17,5 mm
    jack63 napisał:
    Czy próbowałeś podłączać jak pisałem w poście wyżej?

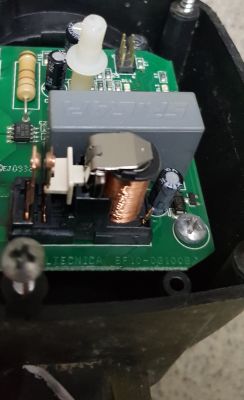

    Niestety nie mam przekaźnika mechanicznego,kupię dopiero w czwartek i spróbuje.Wrzucam jeszcze zdiecia płytki zabezpieczenia Spin- Zabezpieczenie przed suchobiegiem firmy SPIN - Zabezpieczenie przed suchobiegiem firmy SPIN- Zabezpieczenie przed suchobiegiem firmy SPIN

    0
  • Pomocny post
    #8 28 Mar 2018 13:18
    jack63
    Poziom 41  

    blackrider21 napisał:
    Niestety nie mam przekaźnika mechanicznego,kupię dopiero w czwartek i spróbuje.

    Nie wiem co nazywasz przekaźnikiem mechanicznym, ale na razie nie kupuj.

    Wszystkie połączenia wyglądają OK. Ale..
    blackrider21 napisał:
    .Jak podłączam bezpośrednio z sieci zasilanie to działa prawidłowo.

    Co rozumiesz przez "podłączam bezpośrednio? Opis/schemat ?
    Sprawdź to jeszcze raz Ew. zamiast przekaźnika PK-1P zastosuj jakiś wyłącznik na napięcie sieciowe. Np. taki od oświetlenia.
    Dodatkowo wydłuż czas zadziałania z 10 na 20-40 s.
    Jaki masz układ sieciowy instalacji do której podłączasz wszystko? TNC TNS ? tzn. czy masz wydzielony obwód ochronny - kable żółto-zielone? Czy może masz układ z tzw. zerowaniem czyli połączenia kołka gniazda z PEN?

    0
  • #9 29 Mar 2018 14:47
    blackrider21
    Poziom 3  

    jack63 napisał:
    Co rozumiesz przez "podłączam bezpośrednio? Opis/schemat ?
    Zasilanie prosto z gniazdka elektrycznego w domu kablem do tego zabezpieczenia.
    jack63 napisał:
    Jaki masz układ sieciowy instalacji do której podłączasz wszystko? TNC TNS ? tzn. czy masz wydzielony obwód ochronny - kable żółto-zielone? Czy może masz układ z tzw. zerowaniem czyli połączenia kołka gniazda z PEN?
    Tak mam wydzielony obwód ochronny z żółto zielonymi kablami.
    jack63 napisał:
    Sprawdź to jeszcze raz Ew. zamiast przekaźnika PK-1P zastosuj jakiś wyłącznik na napięcie sieciowe. Np. taki od oświetlenia.
    Zrobiłem tak i urządzenie zadziałało prawidłowo.Więc stwierdziłem że stycznik mechaniczny też zadziała prawidłowo ale dla pewności poszedłem jeszcze zdemontowałem z skrzynki przy pompie stycznik który miałem PK-1P elektromagnetyczny wpiąłem w układ i .........ku zdziwieniu też zadziałało wszystko prawidłowo.No to co jest grane skoro cały układ w garażu działa prawidłowo a w ogrodzie w skrzynce elektrycznej koło pompy już nie.Zmontowałem wszystko na miejscu i .....znów nie działa.Wiec przepatrzyłem całą instalację i znalazłem winnego.Na zdięciu po prawej - Zabezpieczenie przed suchobiegiem firmy SPIN Jest to oczywisty mój błąd.Zbiły mnie też z tropu firmy które sprzedają to urządzenie bo piszą że urządzenie "nie działa z stycznikami" oto przykład :- Zabezpieczenie przed suchobiegiem firmy SPIN tu bezpośredni link do strony z tym opisem w sklepie http://epompa.pl/SPIN---zabezpieczenie-przed-suchobiegiem-;s,karta,id,P02455 i zamiast szukać winy po swojej stronie stwierdziłem że sprawa jest bardziej złożona.

    0
  • #10 30 Mar 2018 20:36
    blackrider21
    Poziom 3  

    Przewód neutralny od zasilania i wyjściowy (neutralny do sterowania pompą)z tego urządzenia były zmostkowane.Po rozdzieleniu tych przewodów urządzenie działa prawidłowo.
