Stabilizator ładowania 12V z paneli fotowoltaicznych

osflake 24 Mar 2018 23:42 672 4
  • #1 24 Mar 2018 23:42
    osflake
    Poziom 2  

    Cześć,

    mam pewien problem.
    OD jakiegoś czasu bawię się arduino i sporo mam już za sobą (kilkanaście modeli działających z samouczków lub instrukcji na youtube).
    Przyszło mi teraz zrobić coś więcej, mianowicie zasilić arduino z paneli fotowoltaicznych z zastosowaniem banku baterii 18650.

    Obecnie projektuję i już mam sporo zrobione, autonomiczny system nadzorowania szklarnią.
    Muszę teraz jednak doprojektować do całości zabezpieczenie zasilania. Mam dwa panele fotowoltaiczne 20W 12V.

    Chciałbym wykorzystać również ogniwa 18650 (mam ich 12 szt.), chciałbym je dać w konfiguracji 3S3P aby osiągnąc 12V..
    Na różnych forach jest napisane, że nie powinno się ładować tych ogniw w konfiguracji szeregowej, tylko każdy z osobna. Czy można jakoś zrealizować ten mój pomysł, czy muszę jednak zakupić zwykły akumulator samochodowy?

    Stabilizator ładowania 12V z paneli fotowoltaicznych

    0 4
  • #2 25 Mar 2018 00:52
    _jta_
    Specjalista elektronik

    A jakiego napięcia potrzebujesz dla Arduino? Sam uC pewnie potrzebuje 5V, albo 3V3, czy z 12V zasilasz przetwornicę step-down, czy wytracasz napięcie (i przez to moc) na stabilizatorze liniowym?

    Jeśli ma być około 12V (akceptowalny jest zakres od 11.1 do 12.6, czyli 3X napięcie ogniwa Li-ion), to najprościej połączyć ogniwa po 4 równolegle, i 3 takie "paczki" szeregowo, do każdej dodać układ który przepuści prąd ładowania, jeśli napięcie na ogniwie będzie już wystarczające.

    0
  • #4 25 Mar 2018 11:36
    osflake
    Poziom 2  

    Freddy napisał:
    Do ładowania pakietu akumulatorów litowych potrzebujesz ładowarki z balanserem.
    Możesz taką kupić, lub zrobić sam.


    A jak mogę ją zrobić?
    w sensie wiele postów jest o tym, że nalezy ładować kazde ogniwo z osobna, ale czy można w blokacj 4S3P, każdy blok osobno?
    Jak przygotować ten balanser? Szukam ale są gdzieniegdzie schematy, ale na pojedyncze ogniwa..

    _jta_ napisał:
    A jakiego napięcia potrzebujesz dla Arduino? Sam uC pewnie potrzebuje 5V, albo 3V3, czy z 12V zasilasz przetwornicę step-down, czy wytracasz napięcie (i przez to moc) na stabilizatorze liniowym?

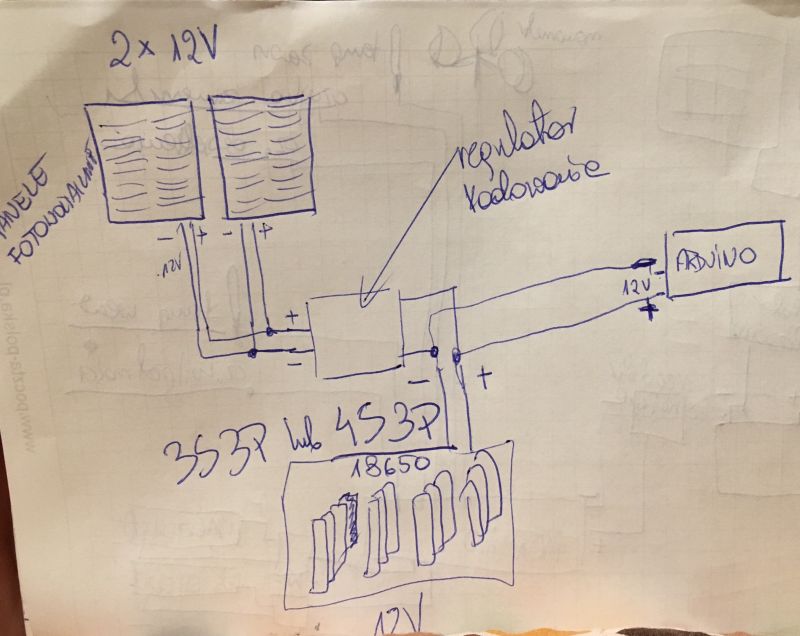

    Generalnie wyglądać to będzie tak:
    Stabilizator ładowania 12V z paneli fotowoltaicznych
    jest trochę tych urządzeń, ale najprawdopodobnie chce zrobić tak:
    - zasilić arduino i zewnętrzne moduły (anemometr, czujnik ciśnienia, temp i SIM808) podłączyć do zasilnia arduino
    - zasilić część wewnętrzną (moduły rozszerzające, styczniki, czujniki) np. LM2596
    Lub wszystko zasilić z modułu LM2596 w tym też arduino i wtedy mam jedno napięcie 5V (i tylko moduł SIM zasilić 3.3V)

    Cała sztuka w tym, aby wykorzystać panele 12V 20W (2 szt) do łądowania banku energii (ogniwa 18650) i zasilić to wszystko powyższe. Wtedy już zastosuję LM2596 do napięcia 5V dla całego układu, a 3.3V wezmę z płyty arduino.

    _jta_ napisał:
    Jeśli ma być około 12V (akceptowalny jest zakres od 11.1 do 12.6, czyli 3X napięcie ogniwa Li-ion), to najprościej połączyć ogniwa po 4 równolegle, i 3 takie "paczki" szeregowo, do każdej dodać układ który przepuści prąd ładowania, jeśli napięcie na ogniwie będzie już wystarczające.

    Dokładnie tak chce zrobić 4S3P., ale chodzi o ładowanie. Rozsądne byłoby podpiąć max12V do arduino przez to złącze na jack, ale po przemyśleniu chyba lepiej będzie zastosować LM2596 lub coś co można samemu zrobić i ujednolicić 5V dla całego zestawu.

    dzięki za wszelką pomoc.

    0
  • #5 25 Mar 2018 13:15
    _jta_
    Specjalista elektronik

    Jest jeszcze kwestia, ile dają te panele - taki panel bez obciążenie daje jakieś napięcie, ale z obciążeniem daje mniej, jest jakaś zależność (i to nieliniowa) napięcia od prądu obciążenia i od oświetlenie - wypada tak dobrać napięcie akumulatorów, żeby zazwyczaj dostawały z panelu możliwie największą moc. Niewielkie odchylenie napięcia od optymalnego nie powoduje znaczącego zmniejszenia uzyskiwanej mocy (strata jest z grubsza proporcjonalna do kwadratu odchylenia).

    0
