Jak zrobić wyświetlacz biegów do yamaha wr 400?

Question

Witam , chciał bym się zapytać jak zrobić wyświetlacz biegów do yamaha wr 400 , mam w niej czujnik biegów od 1 biegu aż do 5 oczywiście z biegiem neut...

kacpo1 · Accepted Answer

Najłatwiej będzie na ATmega328P i wyświetlaczu 7 segmentowym - razem 11zł. Kod to jest sprawdzenie na którym pinie czujnika jest 0 i w zależności od tego wystawić stan wysoki na odpowiednich pinach wyświetlacza. Jeśli chcesz, mogę pomóc z kodem na pw.

See also:
03.10.2019 Wykrywacz metali PIC12F629
26.07.2018 Przystosowanie płytki STM32 do pracy z Arduino IDE

Freddy · Accepted Answer

Dwie kostki CMOS, albo dekoder zrobiony na diodach. Po co od razu ATMega?

Freddy · Accepted Answer

Podanie plusa na wyprowadzenie powoduje zaświecenie poszczególnych segmentów diod.W zależności od tego czy na poszczególne wyprowadzenia Twojego przełącznika jest podawany plus, czy masa to należałoby ewentualnie obrócić diody i zmienić typ wyświetlacza.

andrzej55 · Accepted Answer

Jeśli zastosujesz Atmegę to trzeba zabezpieczyć jej wejścia przed podaniem 12V(może ulecieć magiczny dymek).

HD-VIDEO · Accepted Answer

ATmegi nie potrzeba:LinkA instalacja elektryczna jest 12V ?

HD-VIDEO · Accepted Answer

Eagle >>> diode.lbr

Dotyczy sch. z linku.
Rezystory mają być przy wyświetlaczu, diody LED.. odwrotnie, LED25 i R4, niepotrzebne

Wartość rezystorów, zależy od koloru wyświetlacza, napięcia zasilania (powinno być stabilne)

ArturAVS · Accepted Answer

I tak będziesz musiał użyć rezystorów do do wyświetlacza.Po co Ci ta dioda? Jeśli zastosujesz wyświetlacz LED 7-mio segmentowy, to neutralny możesz wyświetlić jako H. Jak dasz wyświetlacz 15-to segmentowy, to ładne N uzyskasz.Skoro 12V masz "stabilne" to zależnie od wyświetlacza 1 - 1.5 k powinno spokojnie wystarczyć. A skoro nie znasz parametrów wyświetlacza ( Uf, Imax), to nie masz co liczyć.

foxeeti · Answer

A czy mogła być atmega8 bo trochę ich mam, a jeżeli chodzi o kod to prosił bym o pomoc wiedz odezwę się pv Dodano po 7 [minuty]: A jak działają te dekoder? A co do tych diod to też fajny sposób

foxeeti · Answer

Chyba zrobię na atmedze albo na tych diodach bo o tych dekoderach pojęcia niemam ,tylko jak wystabilizować napięcie do 5v na instalacji mam prąd przemienny

foxeeti · Answer

Teoretycznie tak jest jakiś regulator napięcia 12v Dodano po 7 [godziny] 35 [minuty]: Niestety nie mogłem się doszukać diod prostowniczych wiec dałem te świecące w schemacie , Czy ten schemat jest poprawny ? , I jak obliczyć wartość rezystorów ?

foxeeti · Answer

Wyświetlacz czerwony zasilanie stabilne 12V jak to obliczyć?

ArturAVS · Answer

A co tam liczyć? Instalacja 12V, więc 7812 odpada. Dajesz 7805 z noty aplikacyjnej i masz stabilne 5V na wyjściu.Przerost formy nad treścią.

foxeeti · Answer

po 1 ja już mam stabilne 12V wiec po co mi te 7812 ? a po drugie jak dam 7805 to i tak będę musiał użyć rezystora bo dioda czerwona przy 5v się spali

HD-VIDEO · Answer

Można dać taki wyświetlacz, jeżeli ma być tam "N":Link

Marian B · Answer

Tu jest "gotowe" rozwiązanie do samochodu, można na nim się wzorować:
https://www.elektroda.pl/rtvforum/viewtopic.php?p=3030886#3030886

Ma Kolega "dobrze i łatwo", bo motocykl jest wyposażony w styki odpowiadające poszczególnym biegom. W większości motocykli tego niema i trzeba kombinować z prędkościomierzem i obrotomierzem.

Freddy · Answer

Na forum są nawet gotowe do motocykli wskaźniki

Neutralny może się wyświetlać jako "0", albo jako "-"
Dekoder na diodach ma tą zaletę, że ustawiasz co chcesz, a koszt diody typu 1N4148 jest znikomy - na allegro 50 sztuk kosztuje 1,50zł

Pewnie, że można do tego zastosować ATMega, lub ATTiny, tylko po co?

foxeeti · Answer

A kolega by pokazał schemat na tym dekoderze?

Freddy · Answer

Nie ma problemu, narysuje Ci, tylko sprawdź co się pojawia +12, czy masa na przełączniku.

Freddy · Answer

Ty jesteś właścicielem, Ciebie pytałem?

Niech autor sam dokładnie jeszcze raz sprawdzi. Wiem od 08.04, że autor napisał, że wychodzi sześć kabli. Tylko gdzie ta masa wchodzi skoro jest 5 biegów i neutralny, a kabli 6?

kkknc · Answer

Kup gotowca. Cena od około 5zł.

abart64 · Answer

Neutralny to pewnie brak połączenia. 5biegów+masa =6 kabli.

Freddy · Answer

Co ma być w pozycji "neutralny" - "0" czy "-" czy pusty (ciemny) wyświetlacz?No i jaki kolor wyświetlacza?

foxeeti · Answer

Muszę kolegów poprawić masa to niezawsze "-" u mnie jest chyba prąd przemieny ale niejestem pewien ,a co do tego czujnika wychodzi 6 kabli (5 biegów i neutralny) a masę bierze z silnika Dodano po 1 [minuty]: wyświetlacz raczej czerwony a bieg neutralny to chciałabym 0Dodano po 2 [godziny] 2 [minuty]: Na 1 z 6 pinów w zależności który bieg pojawia się masa

Freddy · Answer

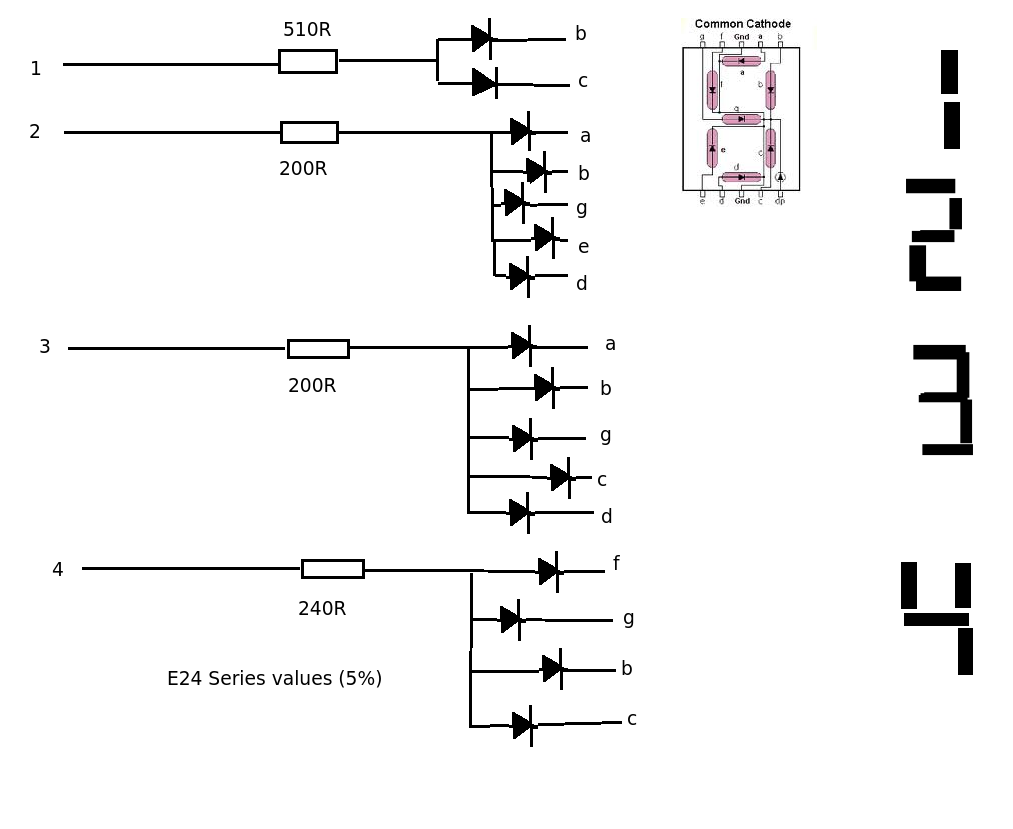

Coś takiego mi wstępnie wyszło.Trzeba się jeszcze zastanowić jak zrobić wyświetlanie "0" w pozycji neutralnej.

kkknc · Answer

Tak jak pisałem. Ten 5 zł

Freddy · Answer

Jak już pokazujesz gotowy za 5zł, to powiedz gdzie można go kupić za 5zł.Autor chciał zrobić, ale wybór należy do niego.

foxeeti · Answer

A mógł bym dostać link do tegobza 5zł ? Dodano po 1 [minuty]: A zamiast tych diod dało by radę dać scalaka jakiegoś żeby to mniejsze i prostsze było?

Freddy · Answer

Pisałem już, że się da inaczej np. procesor ATMega, ATTiny, albo jakieś dwa układy CMOS serii 4000, ale chciałeś tak.
Można też kupić za parę złotych, ale pisałeś, że chcesz robić sam.
