HP typ niewiadomy - potrzebny datasheet transoptora

botwin 19 Kwi 2018 13:40 234 3
  • #1 19 Kwi 2018 13:40
    botwin
    Poziom 9  

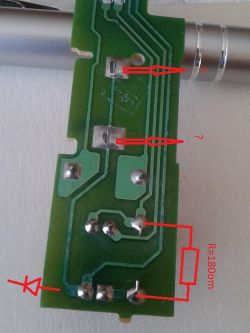

    Nie wiem czy w dobrym dziale jakby co to proszę o przeniesienie do odpowiedniego. Mój problem to potrzebny schemat transoptora szczelinowego na którym są takie napisy S0339 0S oraz C6487-80010 (zdjęcie) służy prawdopodobnie do sterowania pracą silnika oraz drugie pytanie po co do katody na diodzie podłączona jest blaszka mocująca silnik (na zdjęciu czerwone wykrzykniki nad strzałkami do których dociśnięta jest ta obejma
    HP typ niewiadomy - potrzebny datasheet transoptoraHP typ niewiadomy - potrzebny datasheet transoptora

    0 3
  • #2 22 Kwi 2018 14:46
    arturavs
    Poziom 38  

    Dioda świeci cały czas, więc katoda jest podłączona do masy. Do tej samej masy jest zapewne podłączona obudowa silnika.

    botwin napisał:
    potrzebny schemat transoptora szczelinowego


    Przecież już masz. Katoda diody do masy, anoda poprzez rezystor do +5V.
    Do tych samych +5V podłączony kolektor fototranzystora, emiter wyjście.

    0
  • #3 23 Kwi 2018 20:43
    botwin
    Poziom 9  

    Chyba że obudowa silnika dostaje tędy masę wtedy to ma sens a co do schematu to interesowało mnie tylko jakie obciążenie pobiera dioda

    0
  • #4 23 Kwi 2018 20:57
    arturavs
    Poziom 38  

    botwin napisał:
    jakie obciążenie pobiera dioda


    A w czym problem zmierzyć? Jedna noga rezystora w górę i szeregowo miliamperomierz.
    Jak znam życie to kilka, kilkanaście mA.
