    Latarka EM-5315 - modernizacja
    Witam Kolegów.
    Dzisiaj chciałbym przedstawić wam modernizację kolejnej latarki EM-5315.
    W latarce nastąpiła analogicznie ta sama usterka, co w nie dawno prezentowanej modernizacji latarki BIRGHTER KM-8637, akumulator rozszczelnił się i elektrolit zalał lampkę. Do modernizacji tej latarki wykorzystałem moduł z Power Banku, fabryczną nową ładowarkę 5V/1500mA, wykonałem moduł PCB układu ładowarki samochodowej na 12V, panel solarny 6V.
    Lampkę mogę ładować z czterech nie zależnychniezależnych źródeł zasilania, 12V, wewnętrzna ładowarka 5V/1500mA (230V AC), ładowarką telefoniczną 5V, panelem solarnym fotowoltniczymfotowoltaicznym .
    Na zdjęciu poniżej moduł z PowerBanku.
    Latarka EM-5315 - modernizacja
    Źródłem napięcia wewnątrz latarki są cztery akumulatory LI-in 18650 , akumulatory pochodzą z odzysku starych baterii laptopowych, każde ogniwo posiada pojemność 2000mAh z hakiem.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja
    Na poniższych zdjęciach widać fabryczną ładowarkę 5V/1500mAh, a także moduł PCB układu ładowania 12 przetwornica DC-DC obniża napięcie 12V na wymagane 5V, na trzecim zdjęciu widać gniazdo zasilania z panelu solarnego napięcie przechodzi przez diodę Schottkiego na zdjęciach nie widać ale przed skręceniem wstawiłem jeszcze diodę Zenera 5.1V 3W, zabezpiecza układ modułu PowerBanku, gdybym czasami podłączył 12V pod to wejście zasilania.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja

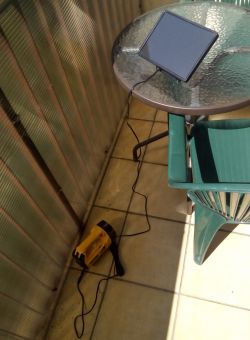

    Panel solarny kupiłem w Belgii na wyprzedaży powystawowej panel przy pełnym słońcu daje 6,5V, pozostałych parametrów nie znam , jego wymiary to 190mm X 140mm. Ładowałem latarkę w dniu dzisiejszym tym panelem , po wstępnym rozładowaniu akumulatorów do poziomu 80% podłączyłem panel, po pięciu godzinach na wyświetlaczu miałem 87% resztę do 100% naładowałem używając ładowarki telefonicznej.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja

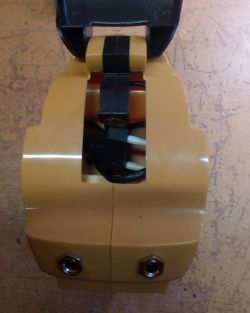

    W tylnej części latarki pod czarną klapką znajduje się komora na kabel zasilania 230VAC, a także dodatkowe źródło światła. Na spodniej części umieściłem dwa przykręcane gniazda zasilania i tak po lewej gniazdo zasilania 12V, po prawej gniazdo zasilania z panelu solarnego.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja

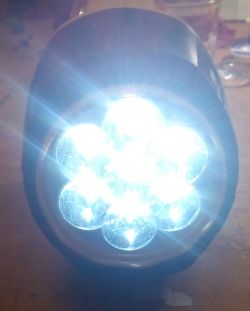

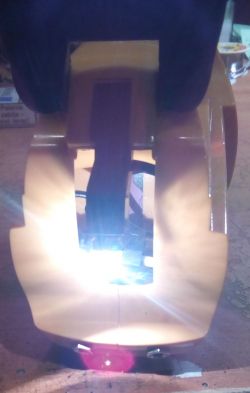

    Na lewej części latarki w rączce znajduje się włącznik trzystanowy ON1-OFF-ON 2, ON1 załącza główny reflektor a ON2 żarówkę pod tylną klapką. Główny reflektor (PCB) został oryginalny, nie przerabiałem go.
    Na obudowie są zamontowane gniazda USB, gniazdo mikro USB służy do zasilania (podłączenia ładowarki telefonicznej), gniazdo USB-B pod to gniazdo można podłączyć telefon i sobie go podładować, jak zajdzie taka potrzeba.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja
    Na prawym boku latarki umieściłem wyświetlacz z modułu PowerBanku i włącznik chwilowy, którym sprawdzamy stan akumulatorów.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja
    Poniżej zdjęcia modułu DC-DC i załącznik płytki PCB i schemat wykonany w Eagle.
    Latarka EM-5315 - modernizacjaLatarka EM-5315 - modernizacja
    Latarka działa prawidłowo , wszystkie źródła napięcia wejściowego działają prawidłowo, bez problemu podładowałem swój telefon.
