Awaria napedu STRONG na płycie ZBX74/78
Witam serdecznie i proszę o pomoc dla zwykłego zjadacza chleba. To już trzecia moja przygoda z tym napędem.
Ale do rzeczy
Warunki zastane:
Brama otworzyła się i "umarała". Myślałem, że podobnie jako poprzednio będzie podobny problem typu kończąca się krańcówka lub problem numer dwa uszkodzone foto.
Jeszcze bez otwierania obudowy napedu zdziwiło mnie,że tym razem po podaniu sygnału pilotami nie słychać charkterystycznego dzwięku - takiego cykania. Dodam że nie mam karty sieciowej a zdalne sterowanie
odbywa się za pomocą NANO ODBIORNIKA RADIOWEGO firmy DTM SYSTEM (kwestia dostosowania kodu do innych pilotów i bramy garażowej). Ten odbiornik ma taką diode z przyciskiem do programowania i
dla zaprogramowanych pilotów diodaa w chwili podania syganału z pilota zapala się na czerwono. Niestety tym razem się nie zapala. Acha piloty są jedynymi wyzwalaczami bramy dla użytkowników nie ma domofonów itp.
No dobra mam chwile trza się schylić i zdjąć obudowę (krańcówka od kluczyka - dolna klapka zatrzaśnięta i kilka razy porządnie ruszona)
1) Pierwszy zaobserwowany fakt mniej więcej po regulacją dipów (ta dłuższa sekcja 1-10) nerwowo miga czerwona dioda.
2) Pierwsza myśl sprawdź - bezpieczniki kolejno 3 sztuki od lewej. Efekt wszyskie wyglądają ok. Zaobserwowane zachowanie migającej na czerwo diody to po wykręceniu 1go lub 2go bezpiecznika od
lewej dioda przestaje migać, 3i bezpiecznik nie wpływa na jej miganie.
3) Druga myśł bezpiecznik w foto, które wymieniałem nie cały rok temu. Tu też jest ok. A fotki też nie klikają !
4) No dobra to odpinam fotki (zasilanie i sygnał) od płytki i mostkuje (2- C1). Efekt nerwowa dioda przestała być nerwowa i przestała migać
5) No to klik na pilota, ale dalaj NIC ani cyknięcia ani dioda nono odbiornika nie zaświeciła się.
6) No dobra to może krańcówki na tej sprężynie. Ponieważ nie znam zasady ich działania ale już je wymieniałem to stwierdziłem że je poprostu wypne ze styków i tak też zrobiłem. Efekt dalej nic
7) Hmm... to może ten "nieszczesny wąs" trzecia krańcówka przy kluczuku i klapce z kólkiem (wysprzęglnikiem) - pisałem na początku że kilka razy pokręciłem mocniej wiedząc że moze się zapiekł.
Niestety tu nie zabardzo znazłem metode szybkiego dostępu bo jest za płytą na samym dole. Stwierdziałem że odłącze go stykiem.I tu wpadłem na pomysł, że odłącze go pomimo wykonania pkt.6 na płycie kabelki przewody FA,FC,F i tak też zrobiłem. Próba pilotem i NIC.
8) I jak tu dalej postępować. No dobra odłączam odbiornik radiowy NANO DTM SYSTEM. Odłączony. Tym razem impuls zrobie łączac kawałkiem przewodu (1-7) No to cyk (1-7) złączone i dalej NIC.
Pomysły mi się zaczeły kończyć. Stwierdziałem, że może czas sprawdzić napięcia, ale troche trudno to zrobić nie mając nic poza żarówką 230 V i żarówką 12 V samochodową, ale dobre i to.
Test na zaciskach L i N (230v) żarówka świeci
Test na zaciskach 0 12V żarówka samochodowa świeci
Test na zaciskach 0 24V żarówka samochodowa świeci mocniej niż poprzednio.
Wniosek: Skoro jest jakieś napięcie (testy w pkt 8) to chyba tranformator jest ok ?
9) Ostatni test jak wykonałem zanim się poddałem - skoro fotki odłączone, nano odbiornik oraz 3y krańcówki i zmostkowane cały czas (2-C1) to tą żarówką samochodzową pobadam napięcie na listwie akcesoriów
test styku 10 i 11 czyli chyba + i - nic nie świeci.
test styku 10 i 2 (nie wiem czy tu jest cały czas napięcie) ale też nic.
Wniosek na listwie podłączenia akcesoriów nie ma napięcia, jedynie co na niej działa albo i nie to te mostkowanie (wyłącza) nerwową didodę Podejrzewam
że fotki i nano obiornik są ok, tylko z jakiegoś powodu nie dostają napięcia. Druga sprawa, że ich pominięcie i podanie na krótko syganłu (1-7) nic nie daje.

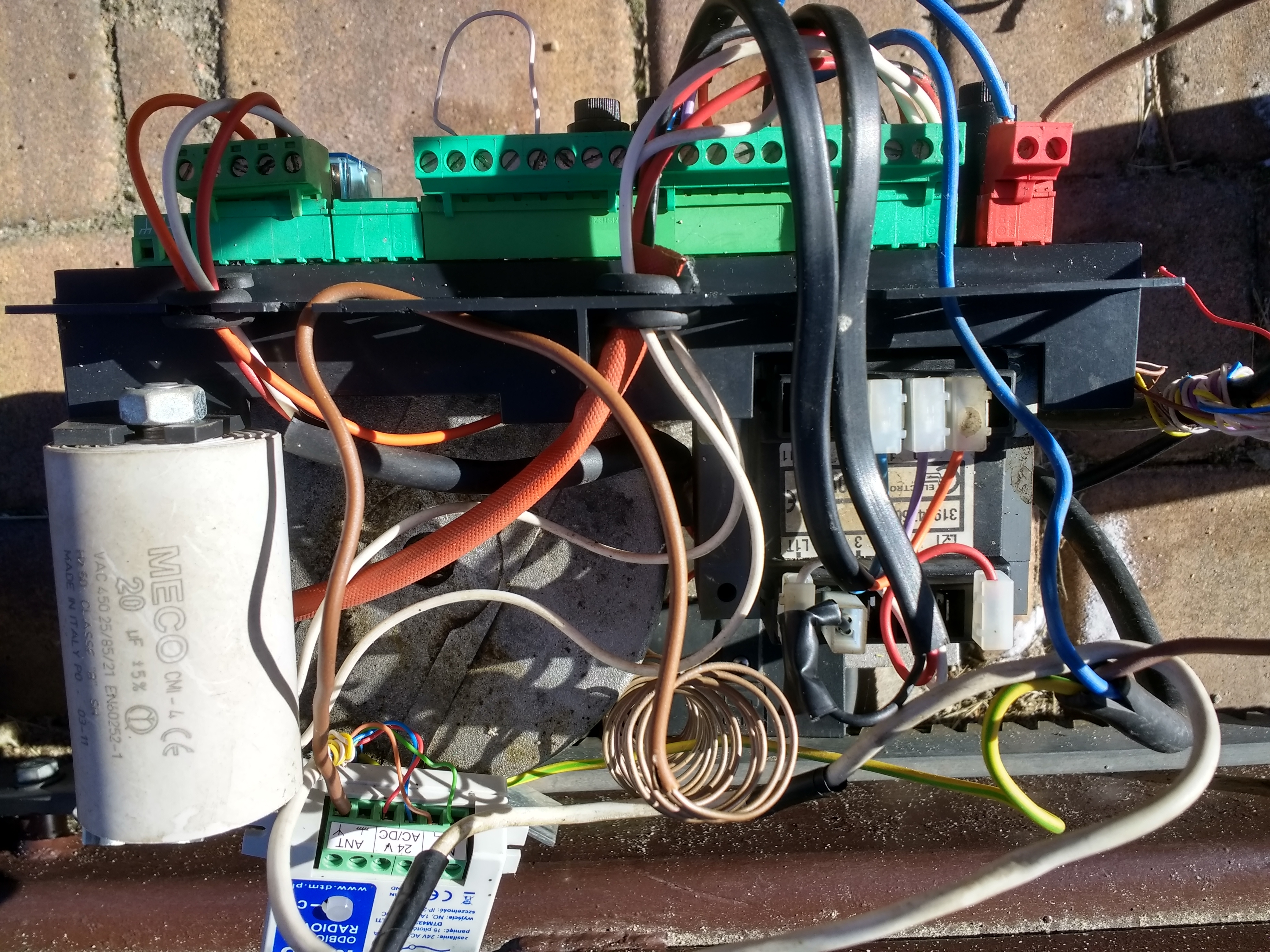

No i co teraz kto doradzi i pomoże. Jako załączniki dodaje zdjęcie ustawień DIP (1-10) których nie dotykałem. Oczywiście jak jak usunę mostek (2-C1) dioda dalej miga na czerwono.
