zaczynam przygodę z elektroniką i zabrałem się do składania znanego pewnie sporej części z Was fuzza Jabel J-41.
Sam układ przed włożeniem do obudowy działa w miarę poprawnie - po włączeniu daje brzmienie fuzza, zresztą jak na taką zabawkę brzmi całkiem przyjemne. Z kolei przy wyłączonym układzie i bez obudowy zamiast generować czyste brzmienie układ szumi i burczy.
Z drugiej strony po włożeniu układu do metalowej obudowy, powkręcaniu potencjometrów i gniazd w ścianki obudowy przy wyłączonym układzie dźwięk jest czysty, natomiast po naciśnięciu przycisku zamiast dawać brzmienie fuzza generuje jedynie szumy.
W instrukcji producenta znalazłem informację, że powinienem połączyć pole masy płytki z obudową, ale niezbyt wiem, jak to zrobić. Rozumiem, że muszę do ścianki obudowy przylutować przewód wychodzący skądś, tylko nie wiem zupełnie skąd.

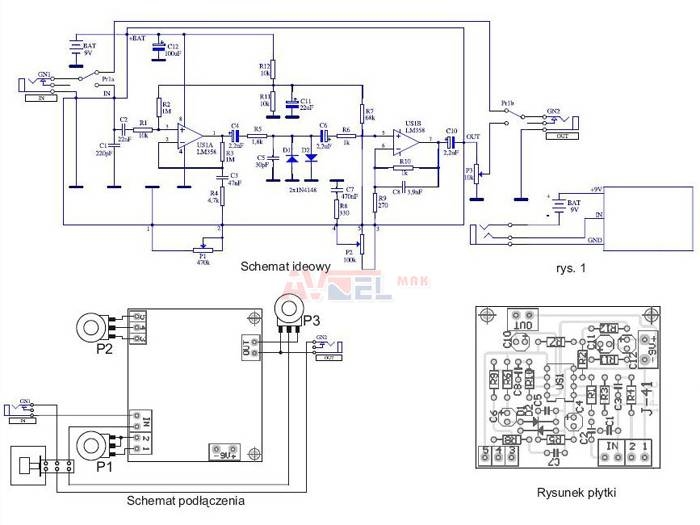

Tutaj jest schemat układu, byłbym bardzo wdzięczny za wskazanie mi, do którego elementu powinienem przylutować przewód stykający się z obudową i informację, czy to rozwiąże problem.
Z góry dzięki za pomoc!
