Jaki przekaźnik zmieniający obroty silnika jednofazowego ?

skrzypekps 28 Cze 2018 18:19 441 22
  • #1 28 Cze 2018 18:19
    skrzypekps
    Poziom 10  

    Jaki dać przekaźnik zmieniający obroty silnika jednofazowego - czy w ogóle istnieje takowy?
    W sterowniku mam N, L1 i L2. Sterownik zmieniając L1 na L2 powinien zmienić kierunek obrotów silnika.

    Poproszę o jakiś schemat - podejrzewam, że bez jakiegoś przekaźnika się nie obejdzie, a do Was prośba aby dać mi jakieś namiary na taki przekaźnik.

    Oczywiście sterowanie ma być automatyczne nie mechaniczne.

    0 22
  • Relpol
  • #2 28 Cze 2018 18:44
    jdubowski
    Specjalista - urządzenia lampowe

    skrzypekps napisał:
    Jaki dać przekaźnik zmieniający obroty silnika jednofazowego - czy w ogóle istnieje takowy?


    Jakiego silnika? Indukcyjnego jednofazowego? Z kondensatorem pracy? Typ silnika?

    skrzypekps napisał:
    W sterowniku mam N, L1 i L2..


    Jaki st3rownik? N, L1 i L2 to wyjscia sterownika?

    skrzypekps napisał:
    Sterownik zmieniając L1 na L2 powinien zmienić kierunek obrotów silnika.


    Co masz na myśli pisząc "zmieniając L1 na L2"? Chciałeś napisać "podając fazę na L1 lub na L2"?

    0
  • #3 28 Cze 2018 18:47
    kasjo
    Poziom 25  

    W sterowniku mam N, L1 i L2. Sterownik zmieniając L1 na L2 powinien zmienić kierunek obrotów silnika.
    Nie
    Ile masz wyprowadzonych uzwojeń w puszcze? musi być 4 żeby dało się zmieniać obroty

    0
  • #4 28 Cze 2018 19:00
    jdubowski
    Specjalista - urządzenia lampowe

    kasjo napisał:
    musi być 4 żeby dało się zmieniać obroty


    Nie musi, trzy też starczą (silnik z dwoma uzwojeniami i kondensatorem pracy).
    Ale dajmy czas autorowi wątku by opisał silnik i poprawił wątpliwy opis sterownika.

    0
  • Relpol
  • #5 28 Cze 2018 19:48
    skrzypekps
    Poziom 10  

    Uzupełniam: silnik z dwoma uzwojeniami i kondensatorem pracy
    Sterownik przełącza fazę na L1 lub L2 (faza jest tylko na jednym ze złącz)

    0
  • #6 28 Cze 2018 19:52
    jdubowski
    Specjalista - urządzenia lampowe

    skrzypekps napisał:
    Uzupełniam: silnik z dwoma uzwojeniami i kondensatorem pracy
    Sterownik przełącza fazę na L1 lub L2 (faza jest tylko na jednym ze złącz)


    Jeśli obciążalność prądowa sterownika jest wystarczająca a oba uzwojenia silnika takie same to żadnego przekaźnika tam nie potrzeba.

    0
  • #7 28 Cze 2018 21:50
    skrzypekps
    Poziom 10  

    Tak, sterownik prądowo sobie poradzi. A teraz pytanie jak to podłączyć? Myślałem już żeby jeden zwój podłączyć bezpośrednio do sieci a na drugim do jednego bieguna podłączyć L1 A do drugiego L2 z tym że w każdym z ustawień będzie mi brakowało N.

    Chociaż nie patrzyłem co jest na np. Na styku L1 gdy napięcie pojawia się na L2 (na pewno nie ma tam fazy). Wroce wieczorkiem do domu i sprawdzę.

    Dodano po 1 [godziny] 7 [minuty]:

    Po sprawdzeniu: sterownik w pozycji napięcia na L1 - na L2 i na N jest N, sterownik w pozycji napięcia na L2 - na L1 nie ma nic, na N jest N (niestety).

    0
  • #8 28 Cze 2018 22:15
    jdubowski
    Specjalista - urządzenia lampowe

    skrzypekps napisał:
    Myślałem już żeby jeden zwój


    Zwój? Uzwojenie masz na myśli? Sprawdziłeś czy uzwojenia są takie same?
    Połaczenia wyglądają jak niżej?

    Jaki przekaźnik zmieniający obroty silnika jednofazowego ?

    skrzypekps napisał:
    podłączyć bezpośrednio do sieci


    Czyli opcji zatrzymania nie potrzebujesz?

    skrzypekps napisał:
    Po sprawdzeniu: sterownik w pozycji napięcia na L1 - na L2 i na N jest N, sterownik w pozycji napięcia na L2 - na L1 nie ma nic, na N jest N (niestety).


    Sterownika nie możesz przeprogramować?

    Jeśli nie to uzyć trzeba 2 przekaźników, cewki włączając - pierwszego między L1 a N, drugiego między L2 a N. Styk pierwszego niech załącza fazę z sieci na końcówkę I uzwojenia, styk drugiego załącza fazę z sieci na końcówkę II uzwojenia. Punkt wspólny uzwojeń łączysz do N sieci.

    0
  • #9 20 Lip 2018 00:01
    skrzypekps
    Poziom 10  

    A więc nie mogłem spać :) i wymyśliłem to tak:

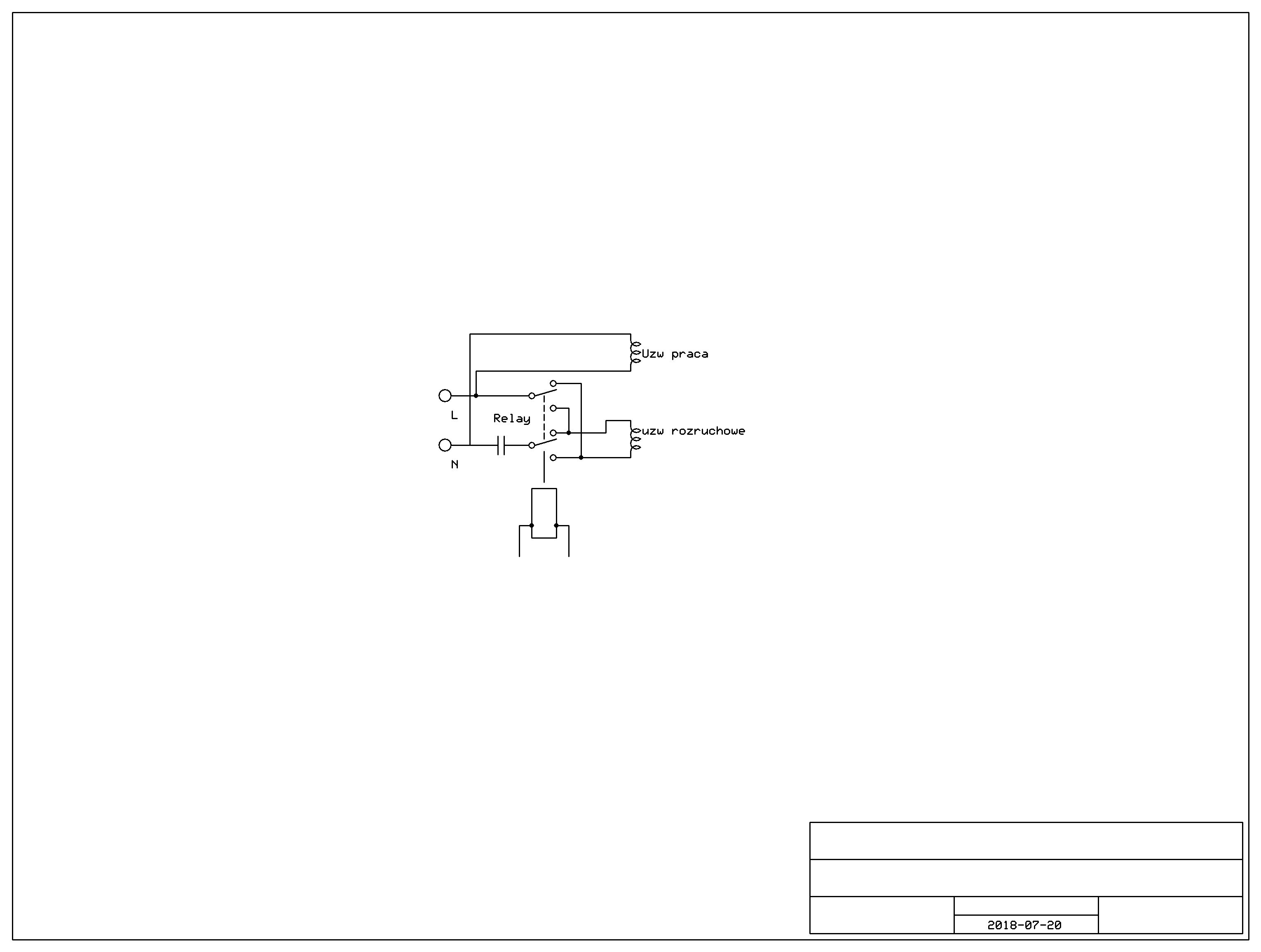

    - dam przekaźnik 3PDT podłączając jak na rysunku

    - przypomnę tylko, iż posiadam sterownik, który zmienia kierunek obrotów, w prawo podając napięcie na L1, a w lewo na L2 (zawsze tylko na jednym styku jest napięcie). Silnik jednofazowy z dwoma uzwojeniami i kondensatorem pracy.

    - zanik napięcia na L1 przełączy przekaźnik.

    Poproszę o sprawdzenie czy takie podłączenie jest dobre i bezpieczne ?

    0
  • #11 20 Lip 2018 09:46
    karolark
    Poziom 40  

    jaskiniowiex napisał:
    Tak to ma być .
    Jaki przekaźnik zmieniający obroty silnika jednofazowego ?


    A jak będzie włączana cewka przekaźnika?

    0
  • #13 20 Lip 2018 11:54
    skrzypekps
    Poziom 10  

    Jaki przekaźnik zmieniający obroty silnika jednofazowego ?

    jaskiniowiex napisał:
    Tak to ma być .
    Jaki przekaźnik zmieniający obroty silnika jednofazowego ?


    tak jak pisalem wcześniej jest w moim sterowniku ten problem, iż mam 3 styki : N, L1, L2. Gdy silnik ma poruszać się w prawo tylko na zacisku L1 jest napięcie, a gdy ma poruszać się w lewo tylko na zacisku L2 jest napięcie. Stąd twój schemat niestety mi nie pomoże. Stąd mój pomysł na zastosowanie przekaźnika 3PDT 230V i podłaczenie go jak na rysunku. Jednak, czy takie podłączenie jest bezpieczne tzn. obawiam się czy jeśli któryś ze styków się "opóźni" (nie zadziała dokładnie w tym samym momencie - o ile to możliwe) nie dojdzie do zwarcia (spotkają się N z L) ?

    0
  • #14 20 Lip 2018 12:41
    sp3ots
    Poziom 36  

    Witam !
    Kolega @jdubowski w poście #8 pokazał właściwy schemat.
    N podajesz na połączone razem takie same uzwojenia, L1- np. w prawo, L2-w lewo.

    Nie potrzeba żadnego dodatkowego stycznika, przełącznika.

    0
  • #15 20 Lip 2018 12:53
    skrzypekps
    Poziom 10  

    ok, rozumiem, że to są to uzwojenia rozruchowe i pracy nie ma znaczenia i silnik będzie działał bez problemu ??

    0
  • #17 20 Lip 2018 12:59
    sp3ots
    Poziom 36  

    @jdubowski masz rację milczy na ten temat.
    Przepraszam.

    0
  • #18 20 Lip 2018 13:05
    skrzypekps
    Poziom 10  

    milczy jak milczy- nie wie :), jak to sprawdzić ??

    z silnika wychodzą po 2 pary przewodów czarny i czerwony i jedna para białych przewodów (jeden biały jest bezpośrednio połączony do N, a z drugiego N wychodzi i dopiero rozgałęzia się do podłączenia)

    0
  • #19 20 Lip 2018 13:13
    sp3ots
    Poziom 36  

    Omomierzem, mażesz jeszcze rozkręcić silnik i pokazać uzwojenia.

    0
  • #20 20 Lip 2018 13:32
    skrzypekps
    Poziom 10  

    rozumiem jeśli opory będą takie same to uzwojenia są też takie same ??

    0
  • #21 20 Lip 2018 13:49
    sp3ots
    Poziom 36  

    skrzypekps napisał:
    rozumiem jeśli opory będą takie same to uzwojenia są też takie same ??

    Mogą być takie same ale nie muszą.

    Na początku napisałeś silnik jednofazowy, szkoda że nie dodałeś żadnego zdjęcia/typu.

    Ktoś napisał silnik jednofazowy, potem się okazało że to silnik od odkurzacza ( komutatorowy ).

    0
  • #22 20 Lip 2018 14:11
    skrzypekps
    Poziom 10  

    Myślałem że to jest prostrze tzn. Ilość rodzajów silników. Jest to sil ik z przekładnią do pieca z podajnikiem Defro. Zmieniłem sterownik na nowszy i pojawiły się nowe opcje z których chciałbym skorzystać. Jaki przekaźnik zmieniający obroty silnika jednofazowego ?Jaki przekaźnik zmieniający obroty silnika jednofazowego ?

    0
  • #23 20 Lip 2018 16:02
    sp3ots
    Poziom 36  

    Silnik jednofazowy-klatkowy.
    Schemat pokazuje że producent silnika przełącza całą fazę pomocniczą ( uzw. pomocnicze + kondensator ) odwrotnie w stosunku do fazy roboczej ( uzw. roboczego ).
    Nie oznacza to że uzwojenia są identyczne lub nie.

    Zmieniłeś sterownik kotła na inny, lepszy.
    Co producent sterownika napisał na temat opcji która Ciebie interesuje ?

    0
