Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6

13 Lip 2018 19:20 489 2
  • Poziom 2  
    Witam
    Od razu zaznaczam, że jestem raczej laikiem w takich sprawach. Otóż kupiłem nowy unifon WEKTA TK6, a chciałem go nim zastąpić swój stary domofon, czyli LASKOMEX LF-3. Poprosiłbym was o pomoc w podłączeniu tego nowego.

    Zdjęcie starego domofonu:
    Od razu dodam, że na zdjęciach urwana jest już słuchawka.

    Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6

    Kolory okablowania od lewej z góry:
    1. Biały 7.Czarny
    2. Zielony 8. Czarny
    3. Brązowy 9. Biały
    4. Nic (mostek z 5) 10. Nic
    5. Niebieski (mostek z 4) 11. Biały
    6. Żółty 12. Biały

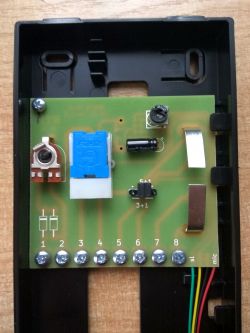

    A tutaj nowy:

    Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6Wymiana unifonu LASKOMEX LF-3 na WEKTA TK-6
  • Pomocny post
    Pomocny dla użytkowników
    Patrzysz tylko na te kabelki z lewej strony. Instalację masz 5 żyłową.

    wywołanie - biały
    słuchawka - zielony
    mikrofon - brązowy
    masa - niebieski
    zamek - żółty

    Zatem w nowym:

    1 - biały
    2 - niebieski
    3 - zielony
    4 - brązowy
    5 - żółty

    Zakładasz tylko jedną zworkę poziomo (prawą).

    Ps. W starym miałeś mostek z drutu a w nowym zastępuje go zworka (jumper).
  • Poziom 2  
    Super! Wszystko działa jak należy, dzięki wielkie :)
