Prosta i tania lutownica do lutowania BGA

mwrc 02 Sie 2018 01:30 7326 26
  • Prosta i tania lutownica do lutowania BGA

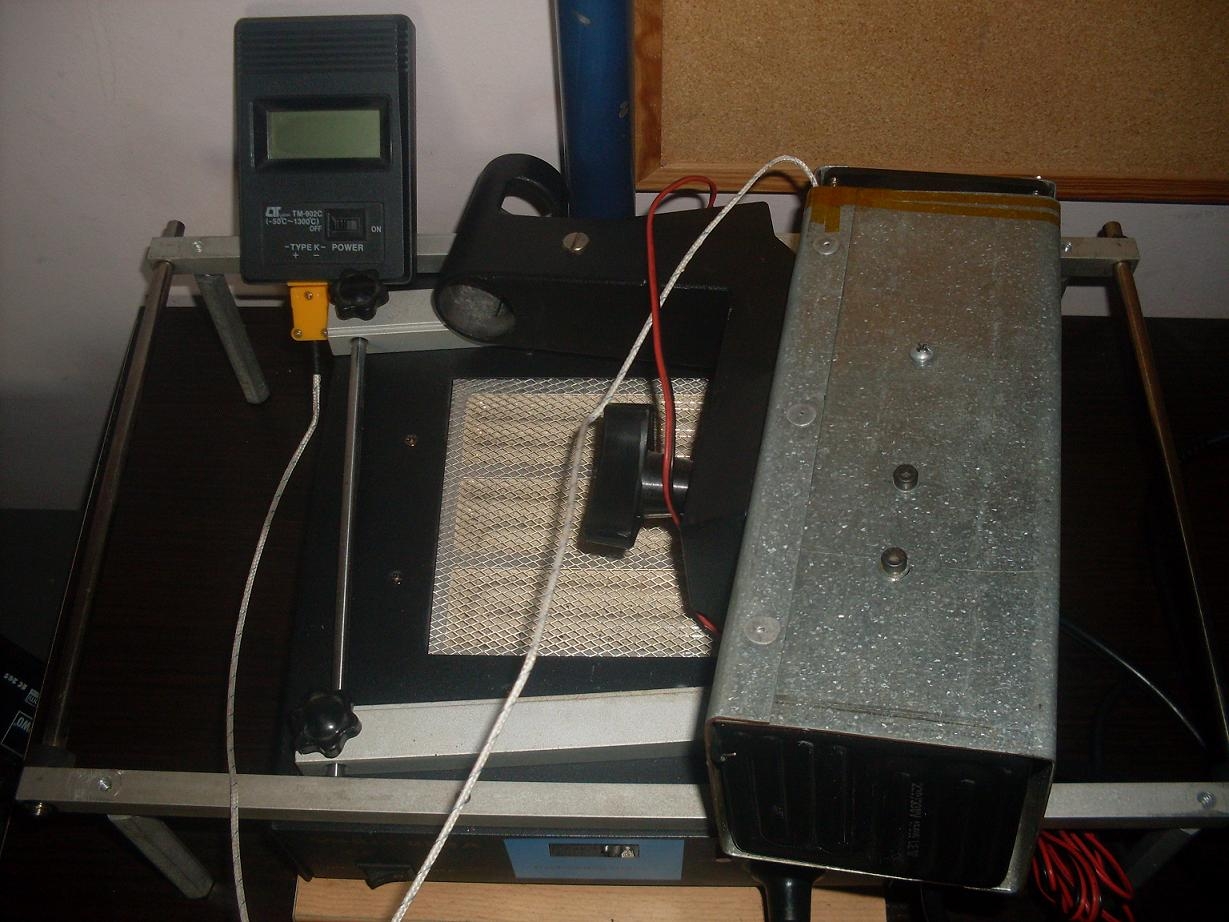

    Witam wszystkich chciałbym zaprezentować wam projekt lutownicy którą postanowiłem zbudować do lutowania układów BGA.

    Na pomysł ten wpadłem podczas wielu prób wlutowania większych układów BGA swoja już dość stara lutownica HOT AIR, kiedy to czasami za pierwszym razem udało mi się wylutować dany układ a czasami przypadkowo zdmuchnąć jakiś inny element smd.

    Patrząc na ceny gotowych stacji do lutowania BGA i analizując moje potrzeby ze będę z niej korzystał sporadycznie doszedłem do wniosku ze nie ma sensu wydawać dość dużych pieniędzy na zakup takiej stacji.

    Po obejrzeniu wielu filmów przestawiających działanie sprzedawanych stacji do lutowania BGA oraz zapoznaniu sie z ich budową postanowiłem zacząć budowę, a ze podgrzewacz już miałem to szukałem do niej górnej grzałki.

    Grzałkę udało mi się zakupić dość tanio bo za jakieś 30 zł z darmowa wysyłką z kraju producenta. Prosta i tania lutownica do lutowania BGAProsta i tania lutownica do lutowania BGA

    Po otrzymaniu grzałki okazało się że zasilana jest 230V i ma 450 W a wymiary 80 na 80 mm.

    Dalej już było prościej bo obudowę wykonałem z dwóch fragmentów blachy o grubości 1,5mm przyciętych na wymiar gilotyna i wygiętych giętarką tak ze po ich połączeniu nitami przypominały one już obudowę.

    Prosta i tania lutownica do lutowania BGA

    Kolejnym etapem budowy było zamocowanie górnej grzałki tak żebym mógł tak jak w innych przesuwać ją w górę i dół, wiec w tym etapie budowy użyłem fragmentu powiększalnika fotograficznego który zakupiłem za 15 zł.

    Prosta i tania lutownica do lutowania BGA





    Do chłodzenia użyłem starego wiatraka z jakiegoś zasilacza komputerowego + zasilacz 12V, a że bawię się elektronika od dziecka to nie było ze znalezieniem tych elementów żadnego problemu bo gdzieś leżał w moich gratach.

    Prosta i tania lutownica do lutowania BGA

    Do sprawdzania temperatury grzałki użyłem termopary typu K wraz z miernikiem widocznym na pierwszych zdjęciach.

    Prosta i tania lutownica do lutowania BGA

    Po podłączeniu wszystkiego na próbę bez sterowania okazało się że grzałka działa i jak to czasem bywa przy domowych wynalazkach niczego nie spaliła ani nie wybuchła.

    Prosta i tania lutownica do lutowania BGA

    Problem jaki napotkałem po pierwszych uruchomieniach okazał się taki że górna grzałka nagrzewała się do maksymalnej temperatury 500-520 °c, ale udało mi się go jakoś rozwiązać poprzez użycie regulatora mocy silnika który wymontowałem ze starego odkurzacza.

    Po zamontowaniu regulatora w obudowie z jakiegoś zasilacza dało mi to możliwość regulowania temperatury od 170°c do 520°c, niestety jest to rozwiązanie chwilowe ponieważ regulacja temperatury nie jest tak dokładana jak w przypadku podgrzewacza użytego w budowie całości.

    Prosta i tania lutownica do lutowania BGAProsta i tania lutownica do lutowania BGA

    Do czasu znalezienia innego regulatora temperatury używam stacji w celu demontowania różnego rodzaju elementów ze starych płytek.

    Podgrzewacz jaki użyłem w całości to YIHUA 853A, zbytnio go nie modyfikowałem bo nie miałem takiej potrzeb.

    Prosta i tania lutownica do lutowania BGA

    Jedynie to wykręciłem oryginalne prowadnice i zastąpiłem je dwoma osiami ze starych drukarek atramentowych oraz dwoma prętami aluminiowymi z jakiegoś urządzenia, do nowej podstawy dorobiłem cztery nóżki z pręta sześciokątnego.

    Daje mi to możliwość pracy z większymi płytami np z komputerów czy konsoli.

    Prosta i tania lutownica do lutowania BGA Prosta i tania lutownica do lutowania BGA

    Elementy jakich użyłem do budowy to:
    Elementy które miałem gdzieś w swoich rupieciach związanych z wieloletnią zabawą z elektroniką
    - podgrzewacz YIHUA 853A który kiedyś kupiłem do lutownicy Hot-Air
    - dwie osie ze starych drukarek
    - dwa pręty aluminiowe w kształcie kwadratu
    - wiatrak z jakiegoś komputera lub zasilacza
    - zasilacz 12V do zasilania wiatraka z moich rupieci
    - kawałek blachy 1,5mm
    - deska do górnej grzałki ze starej pułki
    - rurka do górnej grzałki ze starej ramy rowerowej
    - kable zasilające z jakich urządzeń
    - obudowa z jakiegoś starego zasilacza
    - regulator mocy silnika ze starego odkurzacza

    Elementy które dokupiłem.

    - grzałka 230V o mocy 450W wymiary 80-80mm cena z wysyłką 30-32 zł
    - termometr wraz z termopara typu K cena z wysyłką 13-17 zł
    - kawałek powiększalnika fotograficznego 15 zł

    Proszę o ocenę mojej stacji i o wyrozumiałość ponieważ większość części jakich użyłem pochodzi z przedmiotów przeznaczonych na złom lub do recyklingu a robiłem ją z tego co miałem pod ręką np: rama rowerowa, kawałki blachy , stary odkurzacz czy resztki jakiś komputerów.

    Całość jak działa i radzi sobie bez problemu :D oto kilka elementów wlutowanych przy pomocy stacji.

    Prosta i tania lutownica do lutowania BGA

    Do czasu znalezienia innego sterowania temperaturą górnej grzałki używam stacji do demontażu elementów SMD / BGA dlatego mile widziane sugestie dotyczące jej modyfikacji oraz regulatora temperatury jakiego mógłbym użyć lub z czego go wymontować.

    Pozdrawiam mwrc.
