[Rozwiązano] Łączenie dwóch telefonów stacjonarnych ze sobą.

Matesz 063 08 Sie 2018 23:59 666 15
  • #1 08 Sie 2018 23:59
    Matesz 063
    Poziom 7  

    Nie działa mi łączenie telefonów stacjonarnych z tego filmu Link. Na popularnej stronie Link. Jest tabelka z typami złącz i kabli. W kolumnie o nazwie "Polaryzacja" kabel zielony ma "+" a czerwony "-". Tu nasuwa się pytanie skoro "2" z "2" (zielone), a pomiędzy "1" i "1" (czerwone) jest ta bateria z rezystorem. Czy nie powinienem podłączyć "-" bateri przez rezystor do "1" z jednego telefonu, a "+" do "2" z drugiego, następnie spiąć dwa pozostałe kable ze sobą ? ("+" i "-" mam namyśli ten z bateri). Zadaje to pytanie bo nie chcę przerobić telefonów na maszynkę to dymu. Jeśli podajecie poprawne rozwiązanie proszę powiedzieć dlaczego tak, a nie inaczej. Przytulił bym też "pin out" gniazda RJ 11 i do czego to połączenie służy. Nie potrzebuje wywoływania lub czegoś takiego? Po prostu, podnoszę słuchawkę, mówię i słyszę się w drugiej. Jak są potrzebne jakieś centrale lub inne "ustrojstwa" to smutek i żal, ale nie tracę nadziei i proszę o pomocną odpowiedz.

    Dodano po 11 [minuty]:

    Zapomniałem dodać że jeden telefon ma zaś 6V na AA i wychodzą z niego 2 kable ziel. i czerw. , a drugi 4 i niema żadnego zaś czy to nie problem ???

    Dodano po 16 [minuty]:

    Mam pomysł aby w celu dalszych dyskusji skontaktować się przez komunikator internetowy GG, skype, discord lub messenger.

    0 15
  • Sklep HeluKabel
  • Pomocny post
    #2 09 Sie 2018 11:58
    krzysiozak
    Poziom 35  

    Najprościej będzie tak:

    Łączenie dwóch telefonów stacjonarnych ze sobą.

    Opornikiem 50 Ω można po eksperymentować, dać na przykład 33 Ω.

    Taki układ zapewni słyszalność, i nie spali aparatów.

    Dałeś za niskie napięcie 6 V to za mało do poprawnego działania.

    A może jeszcze za dużej wartości opornik. Tego nie wiem bo nie piszesz.

    I miejsce 1 Ap.t. podłączasz pod przewody czerwony i zielony i w drugim tak samo.

    Chyba że aparaty są z zagranicy w tedy żółty i czarny. Możesz to sprawdzić podłączając pod czerwony i zielony bat. 9 V i sprawdzić czy maż w aparacie przedmuch lub sprawdzić czy wybierają się tony po wciśnięciu przycisku na klawiaturze.

    Dla sprawniejszego działania możesz zamiast 9 V napięcia stałego dać 12 V.

    0
  • #3 09 Sie 2018 12:44
    Matesz 063
    Poziom 7  

    Wyczytałem że maksymalne napięcie to 60 V może telefony które posiadam działają od 30 V? Na tym schemacie to czerwone przewody są spięte ze sobą, a zielone z zielonymi oraz do której pary jest podpięty "+" bat. ???

    Dodano po 4 [minuty]:

    6 V to wbudowane zasilanie. Ja połączyłem wszystko tak jak na filmie.

    0
  • Sklep HeluKabel
  • Pomocny post
    #4 09 Sie 2018 13:04
    krzysiozak
    Poziom 35  

    Matesz 063 napisał:
    Wyczytałem że maksymalne napięcie to 60 V może telefony które posiadam działają od 30 V? Na tym schemacie to czerwone przewody są spięte ze sobą, a zielone z zielonymi oraz do której pary jest podpięty "+" bat. ???


    Tak 60 V Ale w tedy aparat jest zasilany przez 2 cewki w szeregu 500 Ω co przy zwarciu daje 60 mA.
    Przy 48 V dwie cewki w szeregu po 400 Ω, co też daje 60 mA.

    Przez 24 dwie cewki 200 Ω, co też daje na zwarciu linii maksymalny prą 60 mA.

    Najniższe napięcie działania to jest 9 V.

    Spadki napięć na urządzeniach Centrali Telefonicznej [przekaźnik zasilający], Przewodach linii telefonicznej i na aparacie telefonicznym który powinien mięć coś około 200 Ω powodują że podczas rozmowy wartość prądu w linii jest w okolicy 20 mA. A np, podczas wysyłania prądu [zmiennego] dzwonienia prądy są jeszcze bardziej pod rygorystycznymi parametrami, bo podczas zgłaszania się abonenta nie uszkodzić elektryki jego aparatu.

    Przy niższych napięciach elektronika aparatów nie jest w stanie poprawnie zadziałać.

    Dodano po 2 [minuty]:

    Matesz 063 napisał:
    6 V to wbudowane zasilanie. Ja połączyłem wszystko tak jak
    na filmie.


    Na filmie ewidentnie widać pokazaną baterię typu F 22 czyli dziewięciu wolt.

    Dodano po 15 [minuty]:

    I tu wspomniane napięcie 9 V.

    Opublikowany 4 lut 2014
    In this project, I show you how you can make a simple intercom system from a pair of old corded telephones. The phones already have all the circuitry that is needed for processing a voice call. All you need to add is a 9 volt battery and a resistor. This is an easy electronics project for beginners and it is great to do with children. Try it out and have fun.

    0
  • #6 09 Sie 2018 16:52
    krzysiozak
    Poziom 35  

    Matesz 063 napisał:
    Tak zrobiłem tak jak na filmie, ale jeden z telefonów ma swoje zasilanie 6V. (slot na 4 baterie AA)


    To zasilanie należy podłączyć aby działały funkcje dodatkowe w aparacie, podstawowa rzecz jak telefonowanie musi być dostępna bez nich, [Służby alarmowe]
    Chyba że to telefon bezprzewodowy, to w instrukcji jest napisane że należy posiadać również podłączony telefon zwykły który umożliwi dodzwonienie się nawet w przypadku zaniku energii w sieci elektroenergetycznej.

    0
  • Pomocny post
    #8 09 Sie 2018 18:34
    krzysiozak
    Poziom 35  

    Z wyświetlaczem?

    Jak możesz dołącz zdjęcia tego co posiadasz i zmajstrowałeś.

    Napisz jak podłączyłeś, te próbne zasilanie 30 V, czy przez jakiś opornik?

    0
  • Pomocny post
    #9 10 Sie 2018 10:50
    Zutket
    Poziom 30  

    Matesz 063 napisał:
    Nie działa mi łączenie telefonów stacjonarnych z tego filmu

    Jeżeli są to aparaty takie jak na filmie, to 9V stanowczo za mało. Minimum 24V i to przy równoległym łączeniu aparatów.
    Matesz 063 napisał:
    Zadaje to pytanie bo nie chcę przerobić telefonów na maszynkę to dymu.
    Jak podłączysz, czy to równolegle, czy szeregowo aparaty z zasilaczem, nie ma większego znaczenia. Ważne, aby między zasilaczem a aparatami był włączony opornik, lub dławik. Dla ciebie lepiej będzie jak podłączysz aparaty szeregowo. Unikniesz uszkodzenia układu impulsującego jak by komuś podczas rozmowy zechciało się nacisnąć cyfrę. Chyba, że oba aparaty są przestawione na wybieranie tonowe. Ale zawsze jest jakieś ale.
    Więcej na temat podłączania telefonów analogowych między sobą znajdziesz na : https://www.elektroda.pl/rtvforum/forum54.html
    Powodzenia.

    1
  • #10 10 Sie 2018 18:31
    Matesz 063
    Poziom 7  

    Kable z nich są złączone kolorami. Do czerwonego idzie masa a do zielonego 9v. W jednym aparacie słychać echo. Na drugim słychać ale bez vicewersa. Czy może być to za niskie napięcie.

    0
  • #11 10 Sie 2018 22:43
    Matesz 063
    Poziom 7  

    Kable z nich są złączone kolorami. Do czerwonego idzie masa a do zielonego 9v. W jednym aparacie słychać echo. Na drugim słychać ale bez vicewersa. Czy może być to za niskie napięcie.

    Dodano po 4 [godziny] 11 [minuty]:

    Środkowe przewody z wtyczki połączyłem do 19 V DC z zasilacza od laptopa. Według schematu i tabeli z Wiki Pedi (link powyżej) dodatni biegun zasilacza do zielonego przewodu, a ujemny do czerwonego (CHYBA jest to obojętne). Użycie zasilacza ma wady. W moim przypadku to tętnienia instalacji elektrycznej (burczenie w słuchawce).

    Schemat podłączenia:
    Łączenie dwóch telefonów stacjonarnych ze sobą.

    Więcej niż dwóch telefonów nie udało mi się podłączyć. Trwają testy. Gdy podłączam więcej niż dwa to jeden z nich nie działa. Może to mój ewentualny problem lub coś mi nie łączyło. Próbujcie, testujcie i z fartem !!!

    DZIĘKUJE ZA CAŁĄ POMOC !!!

    0
  • #12 11 Sie 2018 01:06
    Matesz 063
    Poziom 7  

    Po ciężkich walkach z podłączeniem dwóch telefonów, udało się ! Całość działa, ale słychać echo w słuchawce.

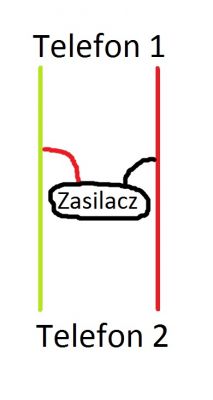

    Schemat:
    Łączenie dwóch telefonów stacjonarnych ze sobą.

    Prace nad tym nie przystały i po krótkiej zabawie wpadłem na pomysł dodanie jeszcze jednego telefonu do mojej linij. No i tu pojawił się problem gdy tylko dwa są podniesione wszystkie działają jak należy, ale jak podnoszę trzeci to jeden i ten sam telefon nie może nadawać sygnału, ale go odbiera. Inne działają prawidłowo. Nie mam 4 by zobaczyć co się stanie.

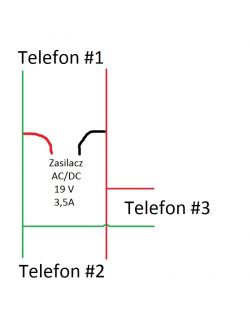

    Schemat:
    Łączenie dwóch telefonów stacjonarnych ze sobą.

    Czy jest możliwość że jest za niskie napięcie lub sprawność prądowa zasilacza ?
    Chodzi mi o jak najłatwiejsze rozwiązanie problemu.

    Tabelka przedstawia jak podłączone były moje kable do wtyczki:
    Łączenie dwóch telefonów stacjonarnych ze sobą.

    Dodano po 4 [minuty]:

    P.S. Porad odnośnie usunięcia brumu na razie nie potrzebuje, bo wiem jak zrobić filtr. Jak nie zadziała to poproszę o pomoc :).

    0
  • #13 11 Sie 2018 11:54
    krzysiozak
    Poziom 35  

    Na razie to mogłeś uszkodzić aparaty przy takim podłączeniu, konieczny opornik jak narysowałem na twoim rysunku seledynem. Co najmniej 200 Ω, i kilka Wat.

    Łączenie dwóch telefonów stacjonarnych ze sobą.

    0
  • #14 11 Sie 2018 21:58
    Matesz 063
    Poziom 7  

    Podłączyłem przez najtańszy 300 ohm i działa.

    Dodano po 1 [minuty]:

    A jak zrobić imperium telefoniczne ??? Bo mi na tym zależy.

    Dodano po 2 [minuty]:

    Zależy mi by było to jak najprostrzym sposobem

    0
  • #15 12 Sie 2018 09:59
    krzysiozak
    Poziom 35  

    Matesz 063 napisał:
    A jak zrobić imperium telefoniczne ??? Bo mi na tym zależy.


    Kupić centralkę telefoniczną, tylko trzeba się dobrze rozejrzeć po ofertach. I nie dać się oszukać.

    0
