Programowanie płytki Arduino pro mini

hornet2 09 Sie 2018 22:28 606 42
  • #31 09 Sie 2018 22:28
    hornet2
    Poziom 4  

    adasikp napisał:
    Jest ,link do płytki pod filmem widać przycisk jeśli taki konwerter jak tam to reset jest pod DTR jak i na arduino . Jeśli niema to trzeba przycisnąć reset jeśli pojawi się napis wgrywanie (na krótko).
    Przykład pod koniec https://www.youtube.com/watch?v=1Tvrn8FacyE

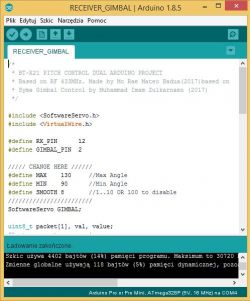

    W końcu !

    Programowanie płytki Arduino pro mini

    Masz u mnie dużego zimnego browca ! Zrobiłem tak jak powiedziałeś i pomogło . Tak że wielkie Ci dzięki i Wam wszystkim którzy żeście mi tutaj pomagali rozwiązać ten problem . Sfajczyła mi się jedna z płytek Arduino i zamówiłem drugą .

    Mam jeszcze jedno pytanko . Jakie powinno być napięcie na wyjściu płytki Arduino ( piny GND i 2 ) do sterowania osią pitch gimbala ? W tej chwili jest 0,34V . Nie wiem jaki ma być tam potencjometr ? Bo gościu nie pisze . Ja mam zamontowany 5K .


    Okazało się że druga płytka też jest dobra ! Czy tak ma być ? Druga dioda ( ta od resetu ) odbiornika płytki Arduino szybko miga . Podczas kręcenia potencjometrem zmienia na wyjściu płytki Arduino napięcie w przedziale 0,34 -0,42V . Nie jest to za mało do sterowania gimbalem ? Dać potencjometr o niższej rezystancji ?

  • #32 11 Sie 2018 09:33
    hornet2
    Poziom 4  

    Problem z programowaniem płytek Arduino mam już rozwiązany . Miałbym jeszcze do Was pytanie odnośnie nadajnika i odbiornika RF 433MHz . Chodzi mi o anteny i zasięg. Nadajnik FS1000A .Według tego rysunku zrobiłem anteny z drutu nawojowego o średnicy 0,8mm i długości 1/2 fali . Co zrobić by osiągnąć max. zasięg ?

    Płytka nadajnika jest zasilana napięciem 5V z płytki arduino. Czy dało by to coś gdybym zasilił ją bezpośrednio z 6szt. aku NiMH które zasilają apkę ?


    nadajnik i odbiornik RF 433MHz
    Download
    (44.6 KB)

  • #33 11 Sie 2018 14:46
    adasikp
    Poziom 14  

    "Nadajnik: FS1000A
    napięcie zasilania 3,5V - 12V
    pobór prądu ~ 40mA(12V) ~ 9mA(3,5V)
    Częstotliwość pracy: 433 MHz
    zasięg do 150m"
    Różnie podają zasięg nawet 200m ,to trzeba sprawdzić samemu .Nadajnik może pracować jak widać na 12V i zasięg powinien być większy ze wzrostem napięcia.

  • #34 11 Sie 2018 15:36
    hornet2
    Poziom 4  

    Wytłumaczcie mi o co tutaj chodzi ? Wyłapałem to z tego filmu https://www.youtube.com/watch?v=Qc50xoXINng

    Tutaj jest płytka Arduino z podłączonym odbiornikiem
    Programowanie płytki Arduino pro mini

    Ale tutaj już nie jest płytka Arduino tylko płytka odbiornika
    Programowanie płytki Arduino pro mini
    Co tutaj gościu programuje ? Płytkę Arduino czy odbiornik ?

  • #35 11 Sie 2018 21:34
    Gienek
    Poziom 35  

    Programuje tylko płytkę arduino. W programie wskazuje tylko adres z którego ma pobierać informacje (odbiornik).

  • #36 11 Sie 2018 21:48
    hornet2
    Poziom 4  

    Gienek napisał:
    Programuje tylko płytkę arduino. W programie wskazuje tylko adres z którego ma pobierać informacje (odbiornik).


    A ta widoczna spiralna antena . W płytce Arduino ? To jest płytka odbiornika . Co tutaj jest grane ? Programuje płytkę Arduino a na filmie jest widoczna płytka odbiornika ? :D

  • #37 11 Sie 2018 21:56
    Gienek
    Poziom 35  

    Na pierwszej fotce jest płytka arduino i odbiornik bez anteny. Na drugiej fotce jest tylko odbiornik z anteną podłączony (chyba do PC) przez przejściówkę.

  • #38 11 Sie 2018 21:59
    hornet2
    Poziom 4  

    Gienek napisał:
    Na pierwszej fotce jest płytka arduino i odbiornik bez anteny. Na drugiej fotce jest tylko odbiornik z anteną podłączony (chyba do PC) przez przejściówkę.


    Ale jak i po co? W płytce odbiornika są tylko cztery piny widoczne na zdjęciu . Do czego tu podpiąć przejściówkę ?

    Tu jest zdjęcie płytki odbiornika . Niby z wyglądu to i nie to samo . W ogóle jakaś dziwna ta płytka . Piny ma na środku a nie z boku . Na filmie jeszcze widać mignięcie czerwonej diody której przecież nie w płytce odbiornika . :wink:

    Programowanie płytki Arduino pro mini

    Coś tu gościu ściemnia .

  • #39 11 Sie 2018 22:22
    Gienek
    Poziom 35  

    Coraz ciekawsze zadajesz pytania. Ja nie jestem autorem tych zdjęć. Odpowiadam Ci tylko to co ja widzę. Odnoście szczegółów pytania proszę kierować do autora.
    Nie wiem czy on nie podłączył jakiegoś innego odbiornika.

  • #40 11 Sie 2018 22:55
    hornet2
    Poziom 4  

    Gienek napisał:
    Coraz ciekawsze zadajesz pytania. Ja nie jestem autorem tych zdjęć. Odpowiadam Ci tylko to co ja widzę. Odnoście szczegółów pytania proszę kierować do autora.
    Nie wiem czy on nie podłączył jakiegoś innego odbiornika.


    Na filmie gościu najpierw pokazuje jak skonfigurować apikację Arduino . Potem jest pokazana przejściówka i jak ją podłączyć do płytki Arduino . Następnie jest pokazane płytka nadajnika podłączona do płytki Arduino a płytka Arduino do przejściówki . Tutaj wszystko się zgadza . W dalszej części filmu to samo podłącza do PC . Jest napis Transmitter co by informowało że właśnie teraz programuje nadajnik . Potem pojawia się napis receiver . Co ma sugerować że będzie teraz programowany odbiornik . Ale to co jest widoczne to nie jest płytka Arduino tylko jakaś dziwna odbiornika .Owszem wcześniej po pokazaniu przejściówki jest pokazana płytka odbiornika podłączona do Arduino i połączona z przejściówką . Ale później na filmie jest już zupełnie całkiem coś innego .

    Mam jeszcze inne pytanie w związku z tym Arduino bo nie dostałem jeszcze odpowiedzi . Czy takie ma być napięcie na wyjściu płytki Arduino odbiornika do sterowania osią pitch gimbala ? Tylko 0,34- 0,42V ?

  • #41 11 Sie 2018 23:32
    adasikp
    Poziom 14  

    A nie czasem arduino jest pod spodem odbiornika jakby zrzut powiększyć .

  • #42 12 Sie 2018 08:22
    Gienek
    Poziom 35  

    Code:
    Na filmie gościu najpierw pokazuje jak skonfigurować apikację Arduino . Potem jest pokazana przejściówka i jak ją podłączyć do płytki Arduino . Następnie jest pokazane płytka nadajnika podłączona do płytki Arduino a płytka Arduino do przejściówki . Tutaj wszystko się zgadza . W dalszej części filmu to samo podłącza do PC . Jest napis Transmitter co by informowało że właśnie teraz programuje nadajnik . Potem pojawia się napis receiver . Co ma sugerować że będzie teraz programowany odbiornik . Ale to co jest widoczne to nie jest płytka Arduino tylko jakaś dziwna odbiornika .Owszem wcześniej po pokazaniu przejściówki jest pokazana płytka odbiornika podłączona do Arduino i połączona z przejściówką . Ale później na filmie jest już zupełnie całkiem coś innego .



    Jeszcze raz włączyłem sobie filmik i prześledziłem go bardzo powoli. Okazuje się, że na tym zdjęciu - to drugie z odbiornikiem - (bardzo niefortunnie pokazanym) złożone są "w kromeczkę" dwie płytki - arduino i odbiornika - przy czym płytka odbiornika jest na górze, a pod spodem arduino, do którego podłączona jest przejściówka. Odbiornik albo nie jest podłączony, albo słabo pokazane jest to podłączenie (na stykach odbiornika coś tam jest podłączone, ale przewody nie są kolorowe). Widoczny błysk po podłączeniu przejściówki do PC wydostaje się od spodu odbiornika, czyli z płytki arduino. Tak ja to widzę.
    Odnośnie samego programowania: autor udostępnił tylko pliki do arduino - do nadajnika i do odbiornika - innych plików nie ma. Dlatego pytanie i odpowiedź - czy programuje nadajnik i odbiornik? - NIE. Programuje tylko płytki arduino.

  • #43 13 Sie 2018 14:24
    hornet2
    Poziom 4  

    Dzisiaj trochę pobawiłem się antenami i regulacją odbiornika . Udało mi się osiągnąć zasięg nieco ponad 120m ale po zamontowaniu dwóch anten . Na jednej antenie ( drut nawojowy fi 0,8 o długości 1/2fali zwinięty w spiralę ) udało mi się osiągnąć zasięg w granicach 50 -60m . Ale po dodaniu drugiej anteny w postaci prostego drutu ( kabel do anteny sat ) o fi 0,9mm i długości 1/4fali zasięg zwiększył się aż do 120m . Zamierzam zamiast anteny w postaci prostego drutu zamontować taką samą antenę w postaci spirali jak poprzednia .


    Cofam wszystkie tamte pytania . Druga płytka też jest już zaprogramowana . A najlepiej sprawdził mi się ten układ .

    Programowanie płytki Arduino pro mini

    Nr.2 obie anteny odbiornika zamontowane względem siebie równolegle i skierowane do anteny nadajnika prostopadle .
