Instalacja elektryczna w bloku z wielkiej płyty

Kuzbol503 19 Aug 2018 22:02 3282 8
  • #1
    Kuzbol503
    Level 8  
    Witam. Podobne tematy pojawiały się kilkukrotnie jednak nie było mowy o rozdzielniach w bloku z wielkiej płyty. Ostatnio przyglądałem się takowemu bloku i na tyle ile mogłem zrobiłem zdjęcia jednak mam kilka pytań. Na jednej ze ścian bloku jest metalowa skrzynka:
    Instalacja elektryczna w bloku z wielkiej płyty
    Jest to zapewne skrzynka przyłącza elektrycznego do budynku. Czy ktoś ma może możliwość zrobienia jej wnętrza? Są tam BM i jakiej wartości?
    Idąc dalej przewody z ww skrzynki są ułożone w rurce i idą piwnicą:
    Instalacja elektryczna w bloku z wielkiej płyty
    Kolejne pytanie czy zna ktoś jaki jest przekrój tych przewodów? Idą one do środkowej klatki w bloku i wchodzą do rozdzielni. Poniżej zdjęcie gdzie z rurki idą przez strop do rozdzielni:
    Instalacja elektryczna w bloku z wielkiej płyty
    Proszę nie sugerować się przewodami obok gdyż są to antenowe. Chodzi mi o pokazanie miejsca zatynkowania ich.
    Następnie mamy samą rozdzielnię:
    Instalacja elektryczna w bloku z wielkiej płyty
    Znajduje się w niej na samym dole wyłącznik główny budynku. Obok są tak sądzę zabezpieczania prądowe na inne rozdzielnie w bloku jak i na tą. Czy ktoś wie jakie? W tej rozdzielni znajdują się zabezpieczenia przedlicznikowe do lokali środkowej klatki, zabezpieczenia obwodów oświetleniowych klatek schodowych, piwnic oraz gniazd 230 w piwnicy. Dalej z tej rozdzielni idą przewody również w rurkach w piwnicy na klatkę numer 1 jak i 3. Rozdzielnia w klatce nr 1:
    Instalacja elektryczna w bloku z wielkiej płyty
    W klatce nr 3 jest identyczna. Strzałką zaznaczyłem miejsce gdzie są zabezpieczenia przedlicznikowe dla poszczególnych mieszkań. Jest tam tylko 10 bezpieczników Bi o wartości 20A. Przewód jaki przychodzi do tej rozdzielni to 3żyły 10mm2 oraz 1 żyła 6mm2. Mogłem się pomylić ale nie chce mi się wierzyć aby było to 3X6mm2 i 1X4mm2. Na każde mieszkanie z licznika idzie przewód 2X 2,5mm2. Czy ma ktoś zdjęcia ych rozdzielnic w środku albo zna wartości przekrojów przewodów głównych lub zabezpieczeń prądowych?

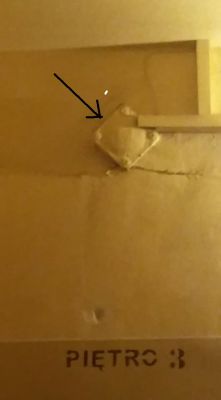

    Kolejne moje pytanie. Na piętrach nr 1 i 3 są puszki:
    Instalacja elektryczna w bloku z wielkiej płytyInstalacja elektryczna w bloku z wielkiej płyty

    W listwach które są "nasunięte" na puszki idą przewody od telewizji. Czy znajdują się w tych puszkach jeszcze jakieś połączenia elektryczne?
    Jeśli ktoś miałby jakąś wiedzę na temat moich pytać proszę o odpowiedź.
  • Helpful post
    #2
    opornik7
    Electrician specialist
    Kuzbol503 wrote:
    Na jednej ze ścian bloku jest metalowa skrzynka:

    Złącze kablowe, prawdopodobnie własność Dostawcy.
    Kuzbol503 wrote:
    Czy ktoś ma może możliwość zrobienia jej wnętrza? Są tam BM i jakiej wartości?

    Wnętrza "zrobić" nie potrafię :D Wielkość zabezpieczeń wynika z mocy przyłączeniowej oraz projektu.
    Kuzbol503 wrote:
    Kolejne pytanie czy zna ktoś jaki jest przekrój tych przewodów?

    Nikt poza właścicielem/administratorem nie posiada tej wiedzy.
    Kuzbol503 wrote:
    Następnie mamy samą rozdzielnię:

    Nie rozdzielnię ale rozdzielnicę. Jest prawdopodobnie tablica główna+tablica administracyjna.
    Kuzbol503 wrote:
    Czy ktoś wie jakie?

    Nikt poza właścicielem/administratorem nie posiada tej wiedzy.

    Jedząc resztę bigosu z Twojego posta poczułem nudności i kończę pisanie.
  • #3
    CYRUS2
    Level 42  
    W jakim celu autor tematu zadaje pytania ?
  • #4
    Kuzbol503
    Level 8  
    Za błędy przepraszam ale również dziękuję za poprawki. Najłatwiej jest powiedzieć że zna to sam administrator, jednak odpowiadając tak na wszystkie pytania fora nie miałyby prawa bytu. Pytam dlatego, że wiele podobnych tematów było zakładanych, odnośnie instalacji w blokach z wielkiej płyty, czy też instalacji PRL. Po prostu chodzi o zwykłą wymianę wiedzy, bądź poznanie jakichś informacji, które mogą się w przyszłości przydać.

    Dodano po 1 [minuty]:

    CYRUS2 wrote:
    W jakim celu autor tematu zadaje pytania ?

    Jak już wspomniałem wyżej wiele podobnych tematów było zakładanych i chciałbym bliżej poznać instalację elektryczną w bloku z PRL. Czysta ciekawość, bądź też wymiana informacji między innymi zainteresowanymi tego typu elektryką z lat 80.
  • #5
    dasilvaart
    Level 22  
    Zabezpieczenie samego budynku to wypadkowa poboru - więc tu trudno określić
    Główny zasilający może być 120mm albo 240mm - zależy ile ZK jest dalej na tej linii kablowej.
    Co do samej instalacji to spotyka się , że piony na dane piętro x4 ; wnęka w ścianie na liczniki i odejścia do mieszkań - ale to już chyba zależy od indywidualne projektu budynku.
  • #6
    Kuzbol503
    Level 8  
    Bardzo możliwe, że przekrój przewodu może być nawet 240. Przypuszczam iż to będzie aluminium i prawdopodobnie np 3x240 + 1x120. Bo tak robiono w tamtych czasach.
  • #7
    marian1981.02
    Unitra equipment specialist
    Te puszki co pokazałeś na ostatnim zdjęciu to prawdopodobnie tak na 99% z oświetlenia klatki schodowej.
  • #8
    retrofood
    VIP Meritorious for electroda.pl
    Kuzbol503 wrote:
    Najłatwiej jest powiedzieć że zna to sam administrator, jednak odpowiadając tak na wszystkie pytania fora nie miałby prawa bytu.

    Gdyby istniała jedna odpowiedź, to elektryk jako zawód nie miałby racji bytu. Wystarczyłaby forma i w niej każdy dureń wyciskałby swoją instalację niczym kostkę brukową.
    Więc Ty nie zadaj takich pytań na tym forum skoro różne wersje Ci nie pasują, a udaj się od razu na portal www.wrozka.pl
  • #9
    User removed account
    Level 1
