[Rozwiązano] Fotokomórki XP20D i FAAC 741, po podłączeniu brama nie reaguje.

02 Wrz 2018 18:16 1839 13
  • Poziom 5  
    Witam

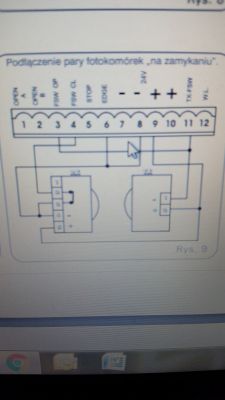

    Potrzebuje pomocy, podłączyłem wg schematu instrukcji dwie fotokomórki na zamykanie, patrzac na schemat wszystko jest dobrze podłaczone ale niestety cos nie działa, fotokomórki działają, słychać pstryknięcie po przerwaniu wiązki.
    dioda na Open po naciśnięciu pilota miga, niemam pojęcia teraz co źle zrobiłem
    przesyłam zdjęcia podłączenia i .
    Co jeszcze mnie zastanawia to to że gdy brama jest zamknięta na centrali wyświetla sie kod 03 co oznacz wg instrukcji "Brama otwarta" ???

    dziękuje za podpowiedziFotokomórki XP20D i FAAC 741, po podłączeniu brama nie reaguje.Fotokomórki XP20D i FAAC 741, po podłączeniu brama nie reaguje.Fotokomórki XP20D i FAAC 741, po podłączeniu brama nie reaguje.

    Dodano po 9 [minuty]:

    Dodam jeszcze że na RX świecą sie dwie diody czerwone gdzie na niej jest mostek pinu 3i 4, a na TX świeci jedna dioda, jesli to cos pomoże
  • Poziom 23  
    Sprawdź czy magnesy od krańcówek są na swoich miejscach. To jest ważne. Mają odpowiednie oznaczenia który powinien być na otwarcie, a który na zamknięcie.
  • Admin Zabezpieczenia Stacjonarne
  • Poziom 5  
    suworow napisał:
    A nie pali się przypadkiem dioda stop?


    Dioda stop jest wyłączona, FSW OP sie pali.

    Dodano po 7 [minuty]:

    suworow napisał:
    A nie pali się przypadkiem dioda stop?

    Ta brama przed założeniem fotek działała prawidłowo ?


    Przed założeniem działała prawidłowo, i z pilota i na krótko.

    W tym momencie brama jest zamknięta i magnes przy silniku jest z kółkiem, z drugiej strony jest kwadrat.
    tak chyba było w instrukcji po na jej podstawie je zakładałem. jak dam mostek na pinie 5 i 7, czyli daje "STOP"
    to pilot normalnie otwiera brame ale fotokomórki choć pstrykają to nie zatrzymują bramy przy zamykaniu.
    Natomiast własnie zrobiłem mały test i przy tym mostku niewiem dlaczego działaja na otwieranie , czyli brama sie otwiera a fotokomórki ja zatrzymują i zamykają brame. bardzo dziwne :/
  • Admin Zabezpieczenia Stacjonarne
    Lukson777 napisał:
    jak dam mostek na pinie 5 i 7, czyli daje "STOP"

    Przepraszam, ale nieco zamieszałem. Dioda stop ma się palić, a palić się będzie tylko wtedy gdy zacisk stop będzie zmostkowany. Bo jak mniemam odróżnia kolega NO od NC i rozumie dlaczego jest lepiej gdy przyciski bezpieczeństwa działają w NC ?
    Po uporaniu się ze stopem pozostaje przestać się dziwić i zająć się tym o czym pisał kolega @ Krzys55 To chyba oczywiste że skoro bramie wydaje się że jest zamknięta to i odwrotnie reaguje na fotokomórki.

    A tak swoją drogą to kilka dni temu kolega sam pytał co z czym musi być zmostkowane aby brama działała :)

    https://www.elektroda.pl/rtvforum/topic3491128.html
  • Poziom 5  
    No właśnie trochę światła juz ujrzałem, gdyz z mostkiem gdy zmieniłem ruch bramy foto komórki a przynajmniej jedna TX pstryka i cofa brame ale lewa wogole nie reaguje. jak brama sie zatrzyma reaguja pstryknieciem obie.

    Co do NO NC - normal close i open sterowanie mniej wiecej wiem o co chodzi, natomiast patrząc na schemat z instrukcji to go niema, wiec myslałem ze w gdy podłącze fotokomorki to one zrobią reszte roboty odnosnie stanu bramy.

    teraz pytanie czy z tym mostkiem to ta praca fotokomórek jest prawidłowa? bo jakoś to dziwne ze reaguja obie gdy brama jest zatrzymana a tylko jedna jak brama jest w ruchu.
  • Admin Zabezpieczenia Stacjonarne
    Lukson777 napisał:
    Co do NO NC - normal close i open sterowanie mniej wiecej wiem o co chodzi, natomiast patrząc na schemat z instrukcji to go niema, wiec myslałem ze w gdy podłącze fotokomorki to one zrobią reszte roboty odnosnie stanu bramy.

    Każde wejście reaguje osobno.
    Lukson777 napisał:
    bo jakoś to dziwne ze reaguja obie gdy brama jest zatrzymana a tylko jedna jak brama jest w ruchu.
    To nawet bardzo dziwne biorąc pod uwagę że jedna z nich to nadawcza.... :) Proponuję nie zgłębiać tego wątku, ba a nawet o nim zapomnieć :) , wrócić natomiast do tego co napisano w #2. Bo po czym brama rozpoznaje czy jest zamknięta czy otwarta ?
  • Poziom 5  
    :) odczuwam że ktoś sie troche zemnie podśmiewa ;) wiem ze jedna jest nadawcza druga odbiorcza... ale to powinno działa prawidłowo tak jak w instrukcji napisane HEJJJJ ;)

    dodam wiecej dzis zostawiłem juz brame z mostkiem i pilot działa, natomiast dziwne jest to fotokomórki działają jakies 1,5 m do całkowitego zamkniecia i jesli np przypadkowo moja żonka wystawi autko i hipotetycznie kliknie sobie pilotem od tak to niestety ale brama stworzy nowy model auta niz kupione ;)

    co do magnesów wydaje mi sie ze są prawidłowo założone ruch bramy w centrali tez juz zmieniłem, ale do ideału daleko
    :)
  • Pomocny post
    Poziom 23  
    W ustawieniach masz również opcje otwieranie w lewo lub w prawo. A skoro brama zamknięta, a mowi, że otwarta to magnesy masz zamienione.
  • Admin Zabezpieczenia Stacjonarne
    Lukson777 napisał:
    :) odczuwam że ktoś sie troche zemnie podśmiewa ;)

    Ale też i stara się naprowadzić ziomala na rozwiązanie. Przyzna kolega jednak że trudno zachować powagę jak czyta się o reagującej fotce nadawczej ;) Już nawet nie będę pytał jak kolega to zaobserwował :)

    Lukson777 napisał:
    ale do ideału daleko

    Czyli konkretnie, co udało się zrobić, co działa, a co nie działa?
  • Poziom 5  
    Krzys55 napisał:
    W ustawieniach masz również opcje otwieranie w lewo lub w prawo. A skoro brama zamknięta, a mowi, że otwarta to magnesy masz zamienione.


    W centrali jest cos takiego:
    Kierunek otwierania
    Pokazuje ruch otwierania bramy i umożliwia nie zmienianie
    połączeń silnika i wyłączników krańcowych na
    tabliczce zaciskowej
    -3 – prawostronny ruch otwierający
    F – lewostronny ruch otwierający

    Wiec ustawiłem F wg mojej bramy, teraz gdy jest zamknieta wyświetla sie status 00 czyli brama zamknieta, 03 gdy otwarta, co do magnesów w instrukcji
    http://www.pilotydobram.pl/files/382/faac-740-741-instrukcja-montazowa.pdf
    Strona 9 rys 18
    jest sytuacja ze magnes z kólkiem ma być przy silniku a kwadrat przy słupku zamka, tak tez zrobiłem, oczywiście jesli piszesz o magnesach jutro je zamienie i przetestuje.

    Dodano po 9 [minuty]:

    suworow napisał:
    Lukson777 napisał:
    :) odczuwam że ktoś sie troche zemnie podśmiewa ;)

    Ale też i stara się naprowadzić ziomala na rozwiązanie. Przyzna kolega jednak że trudno zachować powagę jak czyta się o reagującej fotce nadawczej ;) Już nawet nie będę pytał jak kolega to zaobserwował :)

    Lukson777 napisał:
    ale do ideału daleko

    Czyli konkretnie, co udało się zrobić, co działa, a co nie działa?


    Kolega ma pewnie większe doświadczenie niż ja wiec chylę czoła, i szanuje natomaist co do tematu fotokomórek to raczej nie domówienie ;) ale mniejsza o wiekszość
    Co udało sie zrobić a co nie:

    Brama działa z mostkiem STOP, reaguje na pilota , pełne otwarcie/zamknięcie spowolnienia
    Statusy bramy na centrali wyświetlają sie prawidłowo.

    Moim zdaniem nie działają prawidłowo fotokomórki:
    np gdy stane na lini wiązki tak po środku bramy nic sie nie stanie brama bedzie sie zamykała, przerwanie zadziała dopiero gdy do całkowitego zamkniecia bramy zostanie z 1,5 m. i wtedy bede próbował przeciąć wiązke

    Niewiem juz mi sie pomysły skonczyły, ale oczywiscie sie nie poddam :)
  • Pomocny post
    Admin Zabezpieczenia Stacjonarne
    Lukson777 napisał:
    Kolega ma pewnie większe doświadczenie niż ja wiec chylę czoła,

    nie ma powodu :)
    Lukson777 napisał:
    natomaist co do tematu fotokomórek to raczej nie domówienie ;)

    Odniosłem się do tego o kolega napisał.... Ale skoro to niedomówienie, to tym bardziej nie ma powodów do dąsów :)

    Nie tak dawno ktoś na forum pisał o podobnym problemie. O ile pamiętam fotki zaczynały działać dopiero jak brama zwalniała. Wtedy sugerowano że być może winne są tanie chińskie fotki jakie zastosował autor tamtego tematu. Kolega jak widać na bezpieczeństwie żony ( samochodu) jednak nie oszczędzał.....
    Proponuję małe doświadczenie
    Odepnie kolega kable sygnałowe ( fotka odbiorcza :) ) W to miejsce wstawi zworkę którą przetnie gdy brama zacznie się zamykać.
  • Poziom 5  
    Witam Kolegów

    Problem został rozwiazany. Powodem zakłócen pracy fotokomorwk byl wysuniety przewod PE. w silniku sa w sumie 3 punkty ktore podlaczamy do PE i jeden nie byl dobrze podłaczony wiec idac dalej silnik wytwarzał zakłocenia w pasmie pracy fotokomorek.

    gdy brama hamowala ok 1.5 m do konca foto dzialaly bo silnik pracowal na mniejszych obrotach wytwarzajac mniejsze zaklocenia.

    Dziekuje za pomoc, na tą chwile brama chodzi bez zarzutu tak jak chcialem i do momentu kiedy bede chial cos "ulepszyc" ;-)
    Pozdrawiam
  • Poziom 5  
    Witam Kolegów

    Problem został rozwiazany. Powodem zakłócen pracy fotokomorwk byl wysuniety przewod PE. w silniku sa w sumie 3 punkty ktore podlaczamy do PE i jeden nie byl dobrze podłaczony wiec idac dalej silnik wytwarzał zakłocenia w pasmie pracy fotokomorek.

    gdy brama hamowala ok 1.5 m do konca foto dzialaly bo silnik pracowal na mniejszych obrotach wytwarzajac mniejsze zaklocenia.

    Dziekuje za pomoc, na tą chwile brama chodzi bez zarzutu tak jak chcialem i do momentu kiedy bede chial cos "ulepszyc" ;-)
    Pozdrawiam

    Dodano po 1 [minuty]:

    Problem został rozwiazany. Powodem zakłócen pracy fotokomorwk byl wysuniety przewod PE. w silniku sa w sumie 3 punkty ktore podlaczamy do PE i jeden nie byl dobrze podłaczony wiec idac dalej silnik wytwarzał zakłocenia w pasmie pracy fotokomorek.

    gdy brama hamowala ok 1.5 m do konca foto dzialaly bo silnik pracowal na mniejszych obrotach wytwarzajac mniejsze zaklocenia.

    Dziekuje za pomoc, na tą chwile brama chodzi bez zarzutu tak jak chcialem i do momentu kiedy bede chial cos "ulepszyc" ;-)
    Pozdrawiam
