[Rozwiązano] Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -

29 Wrz 2018 10:17 1293 9
  • Poziom 9  
    Witam.
    Może temat nie jest w 100% związany z chłodnictwem, ale jestem totalnym amatorem i buduję sobie kompresor z agregatu lodówkowego do zasilania aerografów (dysza 0,2-0,5 mm), małego pistoletu lakierniczego (dysza 0,8 mm), do pompowania roweru i przedmuchiwania komputera. Konstrukcja bazuje na zbiorniku z hydroforu, używanym agregacie lodówkowym SLV15CNK.2 i całym osprzęcie do kompresorów (presostat, zawór zwrotny itp). Przede mną jeszcze trochę zabawy z podpięciem filtra i podłączeniem do zbiornika.

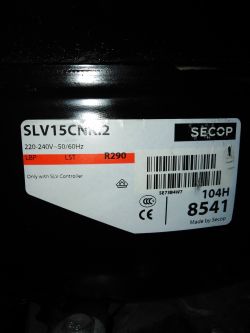

    [url=https://obrazki.elektroda.pl/3346742100_1577264728.jpg]Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -

    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -[/url]
    Tak jak wiem jak podłączyć "pneumatycznie", tak mam problem z połączeniem elektrycznym w samym agregacie. Oddzielnie mam białą "kość" z cewką
    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -

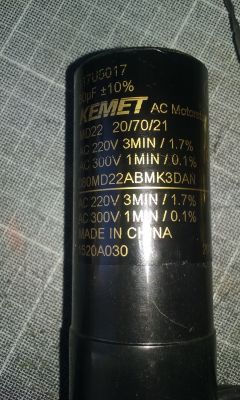

    kondensator KAMET
    80uF +-10%
    MD22 20/70/21
    117U5017
    AC 220V 3min/1.7%
    AC 300V 1min/0.1%
    080MD22ABMK3DAN
    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
    i przewód zasilający (wychodzący z presostatu).

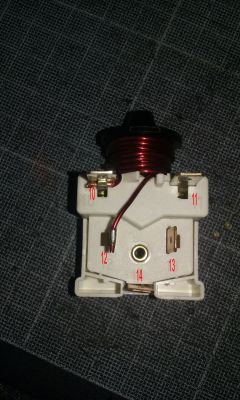

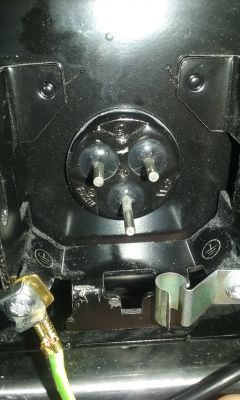

    Na białej kości mam oznaczenia konektorów płaskich (wsuwek męskich): 10, 11, 12, 12, 13, 14.

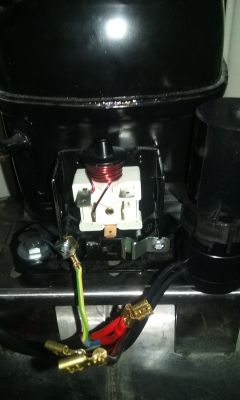

    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
    12, 13, 14 są to wyjścia z pinów wychodzących z agregatu (gdzie 14 to dolny pin, 12 - lewy, 13 - prawy), 12 połączona jest z cewką na kości, 10 to wyjście z tej cewki, 11 nie jest chyba podłączona do niczego.

    opór miedzy pinami
    lewy dół 5,4 Ohm (12 i 14)
    prawy dół 7,4 Ohm (13 i 14)
    lewy prawy 4,8 Ohm (12 i 13)
    cewka 0,3 Ohm między pinami 10 i 12

    I tu potrzebuję waszej pomocy.
    Do którego konektora mam podłączyć przewód fazowy (L), do którego neutralny (N), a do których kondensator, żeby wszystko działało poprawnie?

    Edit. Pierwsza próba podłączenia zbytnio nie wypaliła, niby pompował wolno, ale agregat zaczął się grzać i z niego zaczęło śmierdzieć ;p , więc musiałem wyłączyć
    Jak podłączyłem (wg jakiejś tam instrukcji znalezionej na internecie):
    10 - zmostkowany przewód fazowy, jeden z przewodów kondensatora, jeden z przewodów cewki
    12- drugi z przewodów cewki (lewy pin agregatu)
    13 - drugi z przewodów kondensatora (prawy pin agregatu)
    14 - przewód neutralny zasilania (dolny pin agregatu)
    Edit2. Druga próba podłączenia z innym schematem znalezionym na internecie.
    10 - jeden z przewodów kondensatora, jeden z przewodów cewki
    12 - drugi z przewodów cewki
    13 - zmostkowany przewód fazowy z drugim przewodem kondensatora
    14 - przewód fazowy
    Niby agregat działał lepiej, ale po chwili pojawił się znajomy swąd z poprzedniego połączenia. po wyłączeniu pojawił się dymek w przewodzie wlotowym, a agregat zrobił się coraz cieplejszy.

    Trzeciej próby nie robię, bo albo agregat uszkodzony (skoro śmierdzi) i mogę pogorszyć sytuacje, albo już nie wiem. Ktoś może mi powiedzieć jak prawidłowo podłączyć przewody zasilające i kondensator z tymi pinami, bo już w te schematy nie wierzę.
  • Poziom 38  
    Witam - proszę sprawdzić według tego schematu ;

    Dodano po 36 [sekundy]:

    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
  • Poziom 9  
    jdubowski napisał:
    Skąd ten przekaźnik rozruchowy i kondensator? To agregat do współpracy z falownikiem...

    Dostałem z serwisu AGD
  • Poziom 9  
    wojtek 9007 napisał:
    Witam - proszę sprawdzić według tego schematu ;

    Dodano po 36 [sekundy]:

    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -

    Podejrzewam, że agregat jest uszkodzony. Podłączyłem wg schematu, podziałał chwile i poszedł dymek we wlocie powietrza. Wyłączyłem. Ale kiedy starałem się ponownie załączyć, słychać już tylko buczenie.

    Dodano po 12 [minuty]:

    jdubowski napisał:
    Druidamus napisał:
    jdubowski napisał:
    Skąd ten przekaźnik rozruchowy i kondensator? To agregat do współpracy z falownikiem...

    Dostałem z serwisu AGD


    W komplecie z agregatem?

    Raczej oddzielnie, ale z potwierdzeniem, że będzie pasować
  • Poziom 38  
    Witam - proszę zmierzyć rezystancję pomiędzy ; 1 - 2 , 2 - 3 oraz 1 - 3 i opisać .

    Dodano po 35 [sekundy]:

    Agregat lodówkowy SLV15CNK.2 jako sprężarka domowa - jak podłączyć przewody -
  • Poziom 9  
    Dziękuje za odpowiedzi. Problemu niestety nie rozwiązałem, ale znam jego przyczynę. Agregat jest z innej "beczki". Trzeba poszukać zwyklejszego.
