Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.

08 Paź 2018 17:07 1452 28
  • Poziom 5  
    Witam serdecznie.
    Czy może mnie ktoś nakierować co to może być za układ pracuje w przecinarce jako regulator pradu:
    Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.

    Obudowa SMD 16PIN
    Piny :
    1 - napięcie z potencjometru 0,4V do 2,5V gdy jest na max przekrecony potencjometr.

    2 - napięcie ref. z 16 pinu sg3525

    3,4,5,6,7,8 GND

    9,10,11 - Napięcie z układu mierzacego napięcie na boczniku.

    12,13,14 - GND

    15- sygnał wyjściowy

    16- +15V

    Bardzo proszę o pomoc.

    Dodano po 4 [godziny] 25 [minuty]:

    Czy na tym forum jest jeszcze jakaś osoba która się na czymkolwiek zna?
    Moderowany przez trymer01:

    Regulamin, pkt 3.1.11. Nie wysyłaj wiadomości, które nic nie wnoszą do dyskusji. Wprowadzają w błąd, są niebezpieczne czy nie rozwiązują problemu użytkownika.
    3.1.9. Nie ironizuj i nie bądź złośliwy w stosunku do drugiej strony dyskusji. Uszanuj odmienne zdanie oraz inne opinie na forum.
    Kolega prosi o pomoc za pomocą prowokacji/ironicznych uwag?



    Moderowany przez Madrik:

    Zmiana tytułu na prośbę autora.

  • TermopastyTermopasty
  • TermopastyTermopasty
  • Użytkownik usunął konto  
  • Użytkownik usunął konto  
  • Poziom 5  
    Niestety napisy są zdarte. Na każdym układzie całkowicie. Sygnał według oscyloskopu ginie właśnie za tym układem. Brak możliwości zwiększenia prądu cięcia. Prąd jest tak mały że się tylko łuk pali.

    Do tego układu właśnie jest podłączony potencjometr regulacji prądu cięcia.

    Oraz sygnał z bocznika po wzmacniaczach.

    Układ ten ma dawać maksymalnie takie napięcie na wyjściu które będzie odpowiadało ustawieniu prądu cięcia potencjometrem a gdy napięcie wejścia z bocznika wzrośnie ma korygować obniżyć je by nie przekroczyło rzeczywistego prądu cięcia jakie sobie ustaliliśmy potencjometrem.

    Przejrzałem wiele stron ale nie znalazłem układu który by odpowiadał takiemu ułożeniu pinów.

    Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.

    Czarno to widzę że ktoś wpadnie na ten układ. To już drugi raz gdy pada ta płytka w welder fantasy. Raz ją wymienili na serwisie w Poznaniu. Sami niestety teraz już ich nie mają i nie wiedzą co to jest. Tak więc na pewno nie tylko ja bym chciał wiedzieć co to za układy.
  • Użytkownik usunął konto  
  • Użytkownik usunął konto  
  • Poziom 5  
    Christophorus napisał:
    Tutaj jest podobny temat. Jego autor podejrzewa, że uszkodzonym układem może być poczwórny wzmacniacz operacyjny. Niestety nie wiadomo czy udało się naprawić tamtą przecinarkę.

    To mój temat tamten dotyczył ogółu a ten tylko tego jednego układu..
  • Poziom 18  
    Zacznij może od podania, jaki symbol ma to twoje urządzenie.
    Będzie łatwiej.
  • Poziom 20  
    Witam

    Jesteś pewny że oznaczenia są zatarte, dla mnie wygląda na to że są czymś pokryte.
    Spróbuj je wyczyścić, ale dobrze. Jak te układy są znakowane laserowo to nawet trochę topnika na obudowie uniemożliwia odczytanie oznaczenia.

    Pozdrawiam Romek
  • Poziom 18  
    Podaj symbol tej przecinarki - mamy zgadywać?
  • Pomocny post
    Poziom 16  
    HEF4053B
    Triple single-pole double-throw analog switch

    Resztę układów znasz?
  • Poziom 5  
    ppc napisał:
    HEF4053B
    Triple single-pole double-throw analog switch

    Resztę układów znasz?


    Wybuchły z początku dwa układy: U5 i U3


    Nie mam pojęcia też o tych. Ale myślę że będą może sprawne.
    U6-?
    U7 -?
    IC4-?
    IC5-?
    IC6-?

    I jeszcze jedna najważniejsza rzecz rezystor na duzej płytce szeregowo z bocznikiem u mnie całkiem zewęglony nie da się odczytać, oraz drugi który jest wpięty szeregowo on idzie już na wejście wzmacniacza U5

    R36-?
    R35-?
    Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.
  • Użytkownik usunął konto  
  • Poziom 5  
    Christophorus napisał:
    Obawiam się, że identyfikacja tych układów scalonych może być trudna. Jest pewien sposób, ale nie tani i trochę trudny do realizacji. Istnieją testery (sprawnych) układów scalonych, które po włożeniu danego układu w podstawkę potrafią określić jego typ. Gdyby udało się kupić sprawną płytkę tej przecinarki można by wylutować z niej układy i spróbować zidentyfikować w tym testerze.


    O jakim testerze układów mowa?
  • Użytkownik usunął konto  
  • Poziom 5  
    Spróbuję ten HEF4053B Najwyżej wszystko wyleci w powietrze i wyrzucę tego Werdera na złom..

    Dodano po 1 [minuty]:

    Christophorus napisał:
    Wpisz w Google hasło "tester układów scalonych ic". Jeśli to standardowy układ scalony np. CMOS, wzmacniacz operacyjny to tester ten zapewne go zidentyfikuje. Tylko sprawdzany układ scalony musi być sprawny.


    Jak widzisz HEF4053B to nie wzmacniacz to raczej taka zabawka go nie zidentyfikuje.
  • Pomocny post
    Poziom 16  
    Jestem niemal w 100% pewny, że to ten układ, podłaczenie pasuje.
    Brałem się kiedyś za budowę TIGa i mam jakieś schematy.
    Tu masz trochę inną płytkę sterującą z jakiegoś chińczyka, z tym switchem analogowym.
    Te welder fantasy to jest też przez chińćzyka robione tylko z inną najklejką, generalnie te wszystkie TIGi i przecinarki się między sobą mocno nie różnią.
    To standard chińskiej elektroniki, że układy mają zeszlifowane oznaczenia.
    Chyba sami się próbują bronić przed byciem skopiowanym przez innego chińczyka.

    Przecinarka plazmowa Welder Fantasy JLT PRO CUT 40 Identyfikacja układów.
  • Poziom 5  
    Z góry dziękuję za pomoc spróbuję zamontować ten układ. Tylko nie jestem pewien tego rezystora w szeregu z bocznika na układ. Był przykopcony a oporność miał R36 150k jeżeli to będzie za wysoka oporność to może wszystko wylecieć w powietrze. Masz jakiś pomysł?
  • Poziom 16  
    Jesteś w stanie rozrysować połączenie tego dzielnika? Postaram się poszukać.

    Na tym schemacie co wkleiłem jest jakiś dzielnik przy opampie(electrode sense). Tylko poziomy napięć dla przecinarki będą inne niż dla spawarki.
  • Poziom 5  
    ppc napisał:
    Jesteś w stanie rozrysować połączenie tego dzielnika? Postaram się poszukać.

    Na tym schemacie co wkleiłem jest jakiś dzielnik przy opampie(electrode sense). Tylko poziomy napięć dla przecinarki będą inne niż dla spawarki.

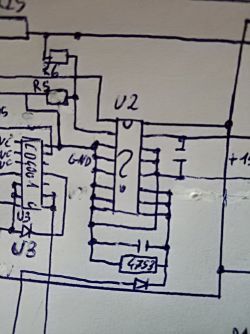

    O to schemat połączenia. Nie jestem pewien do końca tych układów co były wybuchniete. UA741 i CD4001 Gdy je wstawiłem przecinarka zaczęła zapalać łuk pilotujący. Według sprzedawcy przecinarki łuk bez masy powinien być dużo mniejszy niż u mnie i po 5s bez masy ma gasnąć. Niestety u mnie się pali bez przerwy..

    Nie jestem do końca pewny ale napięcie cięcia ustala chyba inna gałąź układu na tej dużej płytce. Jest wkoło przewodu z tranzystorów igbt idących na trafo pierścień z nawiniętym drutem.
  • Pomocny post
    Poziom 16  
    Jeżeli jesteś pewny schematu to wygląda, że to jest warystor. Trzeba coś dobrać na zabezpieczenie opampa znając dzielnik.

    Co do drugiego rezystora, jesteś pewnie, że nie ma jakiegoś innego rezysotra tworzącego dzielnik z nogi 2 ua741 do masy? Na schemacie narysowałeś jakiś kondensator. Być może to 150k dla małego zwęglonego rezystora to sensowna wartość.

    Jeżeli ten switch 4053 jest walnięty to może Ci nie przełączać z zapalania łuku na cięcie.

    Nie pasuje mi, że noga 5 4001 wisi w powietrzu.
  • Poziom 5  
    Pierwsza sztuka sg3525 kupiona w tme okazała się wadliwa dlatego wcale przecinarka nie chciała ruszyć. Druga ruszyła. Tak więc jestem pewny tylko tego jednego układu w 100%

    Wszedzie mówią że przecinarka bez masy powinna się wyłączyć. Na filmikach na YouTube widzę że jest tak jak u mnie nie wyłącza się.
    Łuk też jest taki duży.

    Przecinarka pobiera z sieci mi max 1800W

    Gdy zwieram masę do uchwytu bezpośrednio z pominięciem przewodu zapalającego łuk czym bliżej przystawie elektroda tym moc spada. A gdy jest całkiem zwarta pobór z sieci wynosi 100w czy to normalne?
  • Poziom 5  
    Po ciężkich trudach w końcu zrozumiałem jak działa CD4053. Wcześniej myślałem że bocznik gra tutaj rolę zabezpieczenia przed za dużym prądem. Jednakże jest całkiem odwrotnie. On zabezpiecza tylko uchwyt przed spalaniem bez masy.

    Na 10pin układu trafia sygnał z bocznika po osiągnięciu 5V układ zaczyna przełączać sygnał wchodzący z 2 na 1 nogę który następnie wychodzi 15 nogą. Do dalszej części układu. A następnie do sterownika SG3525. W Tym układzie na drugim pinie CD jest ustawione napięcie na dzienniku 390mV które jest wystarczające do zapalenia elektrody. Natomiast na pierwszym pinie układu jest ustawione napięcie robocze potencjometrem w zakresie 400mV do 2,560V. Czyli morał taki że rezystor od bocznika nie mógł mieć 120k tylko co najwyżej kilkaset Ohm by układ się przyłączył po wykryciu masy..

    Czy aż tak ciężko było mi to wytłumaczyć? Już dawno bym to naprawił zanim na to wpadłem..
  • Poziom 5  
    Lipa nadal nie działa prawidłowo dawała tylko 10ampr praca w uśpieniu.. Problem w tym że wszystkie te układy które Wybuchły służyły do przełączenia się przecinarki na pełną moc po wykryciu masy. Wszystko jest ok cd4053 pasuje. Jednakże CD4001 już nie. Układ ten zamiast wyłączać shut down działa odwrotnie. 5V pojawia się na wyjściu sg3525 przez co płomień gaśnie.

    Układ w miejscu CD4001 powinien na 4 pinie dawać napięcie dodatnie +15V. Po otrzymaniu dodatniego napięcia z cd4053 na 5pin a tak się nie dzieje. Przez co masuje diode. I napięcie idące z 4 i 15 pinu lm339 zostaje zmasowane przez cd skutek taki że włącza się wtedy 5V na 2 pinie lm339 a tym samym masa.

    Pytanie brzmi czy istnieje taki układ CD który by miał taki sam pinout jak cs4001 tylko odwrotną charakterystykę pracy.

    A B OUT
    1 1 1
    1 0 1
    0 1 1
    0 0 0
