Notebook 386sx (HGEFLEX3000) - Wskazówki przy odbudowie laptopa z 1990 roku

VIGOR_PICTURES 17 Paź 2018 10:36 210 5
  • #1 17 Paź 2018 10:36
    VIGOR_PICTURES
    Poziom 20  

    Witajcie!
    W końcu miałem czas, żeby postarać się uruchomić laptopa o enigmatycznej nazwie sx386 HGEFLEX3000.
    Laptop pochodzi z prawdopodobnie 1990 roku, posiada procesor Intel 80836, 640kb RAM i monochromatyczny ekran LCD ;)
    Na dodatek jest sprawny.

    Niestety są z nim dwa problemy:

    1. Uporczywie zapomina ustawienia BIOSu (wtedy może inaczej się to nazywało ;)). Winna jest oczywiście bateria podtrzymująca. Bateria to Varta 3/v60r. Według etykiety akumulator jest niklowo-kadmowy, o pojemności 60mAh i napięciu znamionowym 3,6V. Problem w tym, że po uruchomieniu komputera na złącza baterii leci mniej więcej 5V. Nie za dużo? Zastanawiam się nad zamianą Ni-Cd na Ni-Mh, albo w ostateczności założyłbym normalne ogniwo Litowo-jonowe plus jakaś elektronika zabezpieczająca przed przeładowaniem ogniwa.

    2. Oryginalnie laptop posiadał przedział na baterię, niestety ktoś przy nim majstrował i raz że usunął baterię, dwa - usunął styki i kabel od przedziału baterii do płytki zasilacza\ładowarki baterii. Na płytce zasilacza jest 3-pinowe złącze, na którym między poszczególnymi pinami mam następujące napięcia:
    -PIN1- takie samo napięcie jak z ładowarki sieciowej. Laptop uruchamia się już przy 5V, ale jest wtedy nieznośny ;) - mianowicie posiada wbudowane zabezpieczenie, które przy wykryciu zasilania bateryjnego/z ładowarki sieciowej w przedziale 5-6V sprawia, że dioda od baterii miga a laptop co kilka sekund wydaje z siebie donośny głos syreny alarmowej :D.
    -PIN2 - mniej więcej 57% napięcia ładowarki sieciowej. Jeśli ładowarka sieciowa jest ustawiona na 7.4V (czyli symuluję napięcie znamionowe pakietu Li-ion 2S) to na tym pinie mam 4.27V. Z kolei dla napięcia zasilającego 9V dostaję na tym pinie 5.2V.

    Plastikowa osłona przedziału baterii ma wymiary jak gdyby mogła pomieścić 8 ogniw niklowo-kadmowych, co daje nam w rezultacie zapewne akumulator 1P8S (czyli nominalnie 9,6V). Tylko w takim razie po co jeden z pinów z mniej więcej połową napięcia?

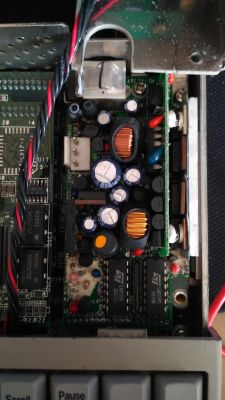

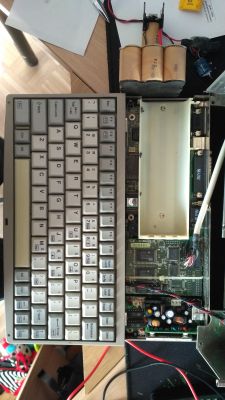

    Poniżej dwa zdjęcia środka laptopa (zbliżenie na układ zasilania laptopa oraz zdjęcie bardziej ogólne - z przedziałem na baterię.
    Notebook 386sx (HGEFLEX3000) - Wskazówki przy odbudowie laptopa z 1990 roku Notebook 386sx (HGEFLEX3000) - Wskazówki przy odbudowie laptopa z 1990 roku

    Podsumowując: Chciałbym tego laptopa doprowadzić do stanu fabrycznego, ale mocno korci mnie, żeby zamiast starego rozwiązania w postacie ogniw niklowo-kadmowych pójść w stronę nowoczesnych rozwiązań (czyt: pakiet zbudowany z ogniw li-ion 18650 plus elektronika zajmująca się zarządzaniem tym pakietem. Co o tym myślicie?

    Pozdrawiam,
    Wiktor

    0 5
  • #2 17 Paź 2018 11:11
    gold-game
    Poziom 19  

    Napięcie ładowania baterii bios mierzyłeś z podłączoną baterią? Możliwe, że jest tam w tym układzie rezystor ograniczający prąd ładowania. Co do głównej baterii, to powiem Ci, że mam podobny laptop i bateria jest podłączona jak konstrukcja cepa starą metodą. Masz tam Plus, minus i odczep od termistora, który zabezpiecza ogniwa przed przegraniem przy ładowaniu. Wstaw tam normalne, współczesne ogniwa, do baterii nikt nie zagląda.

    0
  • #3 17 Paź 2018 11:27
    VIGOR_PICTURES
    Poziom 20  

    gold-game napisał:
    Napięcie ładowania baterii bios mierzyłeś z podłączoną baterią? Możliwe, że jest tam w tym układzie rezystor ograniczający prąd ładowania.

    Zarówno z podłączoną baterią, jak i bez niej na pinach jest 5V. Rezystor rezystorem, ale najbardziej mnie dziwi 5V. Jeśli założymy, że bateria to tak naprawdę 3 cele po 1,2V to naładowana maksymalnie i tak powinna mieć 4,5V. A z drugiej strony - co mi szkodzi kupić i założyć. 7 zł to nie majątek ;).

    gold-game napisał:

    Co do głównej baterii, to powiem Ci, że mam podobny laptop i bateria jest podłączona jak konstrukcja cepa starą metodą. Masz tam Plus, minus i odczep od termistora, który zabezpiecza ogniwa przed przegraniem przy ładowaniu. Wstaw tam normalne, współczesne ogniwa, do baterii nikt nie zagląda.

    I tak chyba zrobię. Do tego przedziału jestem w stanie zmieścić 6 ogniw 18650, czyli jakby nie patrzeć pakiet 2S3P. Na dodatek nawet oryginalna syrena będzie wyć jak pakiet się rozładuje ;)

    Dzięki za odpowiedź ;)

    0
  • #4 17 Paź 2018 11:42
    gold-game
    Poziom 19  

    Tylko z tą baterią bios uważaj, jak masz tam 5V na baterii. Może się stać tak, że przy dłuższej pracy bateria nagrzeje się od przeładowania i wyleje elektrolit, który uszkodzi Ci płytę. Dorzuć tam może jakiś rezystor w szereg z tą baterią.

    0
  • #5 17 Paź 2018 14:38
    lisek
    Spec od monitorów

    Link
    Zamiana baterii Link


    p.s
    Na ebay.co.uk
    VARTA 3.6V BATTERY PCB Mount 3/60DK-PC 3/V70-PC 3/V60R-PC 3-51FT-A 3/V70 3/V60R,/ GB50H-3
    kosztuje 7.funów

    Spoiler:
    BATTERY, NI-MH MEMPAC PCB 3.6V
    3 Pin Mount
    Battery Capacity:80mAh
    Battery Technology:Nickel Metal Hydride
    Battery Voltage:3.6V
    Body Diameter:15.5mm
    External Diameter:15.5mm
    External Height:18mm
    External Width:16.5mm
    Weight:12.5g
    Charge Current @ 14 hr Rate:7mA
    Charge Standby Current:2.1mA
    Discharge Current Max:120mA
    External Length / Height:18mm
    Height Max:18.3mm
    Lead Spacing:19.1mm
    Operating Temperature Max:60°C
    Output Voltage:3.6V

    0
  • #6 17 Paź 2018 20:18
    VIGOR_PICTURES
    Poziom 20  

    gold-game napisał:
    Dorzuć tam może jakiś rezystor w szereg z tą baterią.


    Dobry pomysł. Spróbuję ;)

    lisek napisał:
    Link
    Zamiana baterii Link
    p.s
    Na ebay.co.uk
    VARTA 3.6V BATTERY PCB Mount 3/60DK-PC 3/V70-PC 3/V60R-PC 3-51FT-A 3/V70 3/V60R,/ GB50H-3
    kosztuje 7.funów


    Dzięki, ale już znalazłem na znanym portalu aukcyjnym zamiennik (różniący się wyłącznie pojemnością) za 7 zł ;)

    Ponadto, zastanawia mnie w sumie co innego. Laptop może działać zarówno na baterii jak i z zasilacza sieciowego. Dziwne jest to, że mimo braku jakiejkolwiek baterii i tak działa dioda informująca o stanie naładowania. Z drugiej strony nie ma żadnej diody informującej o pracy laptopa...

    A w gratisie, Visual Basic for DOS (1992).
    Notebook 386sx (HGEFLEX3000) - Wskazówki przy odbudowie laptopa z 1990 roku
    Notebook 386sx (HGEFLEX3000) - Wskazówki przy odbudowie laptopa z 1990 roku

    0
