Brak synchronizacji silników w flow pack Soontrue ZW 320E

dostem 03 Lis 2018 13:08 132 5
  • #1 03 Lis 2018 13:08
    dostem
    Poziom 3  

    Witam,

    Maszyna, o której piszę to flow pack firmy Soontrue ZW 320E. Sterownik to SIMATIC S7-200. Z naszych obserwacji wynika, że jest z nim wszystko okej.

    Problem polega na tym, że podczas zwiększania prędkości pakowania jeden z silników nie reaguje. Cały czas chodzi z taką samą niską prędkością.
    Wydaje się nam, że problem polega na braku jakiegoś parametru. Ale nie wiemy gdzie znaleźć ten parametr. Może ktoś miał już taki przypadek?

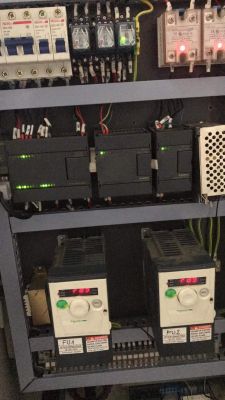

    Na zdjęciu jedno z okien interfejsu. Brak synchronizacji silników w flow pack Soontrue ZW 320E

    0 5
  • Relpol
  • #2 03 Lis 2018 19:50
    daro31ie
    Specjalista Automatyk

    Witaj
    Kolego najpierw musisz sprawdzić w schematach elektrycznych jak wygląda sterowanie prędkością tego napędu.
    Czy to jest zwykły silnik czy może serwo.
    Jeżeli anogowo to jest to dość łatwo zdiagnozować poprzez pomiary (prądu lub napięcia).
    Jeżeli po jakim protokole to już bardziej skaplikowane..
    Posiadasz może program źródłowy?

    Na wyświetlaczu masz 77 alarmów. Sprawdzileś co tam masz?
    Pozdrawiam daro

    0
  • Relpol
  • #3 03 Lis 2018 20:10
    dostem
    Poziom 3  

    Dziękuję za odpowiedź,

    Problem polega na tym, że nie mamy schematu elektrycznego tej maszyny.

    Co do silnika to jest to silnik indukcyjny 3 fazowy.
    Nie mamy programu źródłowego, próbowaliśmy go zgrać, ale był chroniony hasłem, którego nie znamy.

    Aby lepiej zobrazować problem, załączam 3 filmiki.
    Gdy włączaliśmy tryb JOG, silnik działał trochę szybciej.

    0
  • #5 03 Lis 2018 20:59
    daro31ie
    Specjalista Automatyk

    Kolego z tego co rozumiem to wyjście analogowe sterownika plc nie zmienia swojej wartości dla jednego falownika.
    Jezeli chcesz uruchomić to na skróty bez diagnozowania przyczyny to połącz wyjście anogowe falownika działającego prawidłowo z wejściem analogowym falownika wadliwe działającego.
    Do tego odpowiednią synchronizacja parametrów i będzie wszystko pracowało prawidłowo.
    Lub kolego z jednego wyjścia anogowego plc możesz bezpośrednio sterować 2 falownikami.
    Pozdrawiam daro

    0
  • #6 09 Lis 2018 10:50
    dostem
    Poziom 3  

    Dziękuję za podpowiedzi.
    Spróbowaliśmy tak jak napisałeś daro31ie, dodaliśmy jeszcze potencjometr, by móc zmieniać częstotliwość jednego z falowników. Jednak ten pomysł nie sprawdził się ze względu na bardzo trudny proces synchronizacji, na opakowaniach drukowana jest jeszcze data.

    Moduł wyjść analogowych wygląda na sprawny, bo przy wybraniu opcji przewijania folii na panelu dotykowym podaje inną częstotliwość do falownika.

    Konsultowaliśmy się jeszcze z kilkoma osobami od automatyki i wszyscy twierdzą, że w systemie brakuje jakiegoś parametru.

    Opisując bardziej problem dodam, że kilka miesięcy temu maszyna działała bez zarzutu. Wszystko działało. Nie korzystaliśmy z niej z 2 miesiące. Gdy włączyliśmy ją po tym czasie nie reagowała. Nie mogliśmy wprowadzić danych do panelu, maszyna nie ruszała. Doszliśmy do tego, że w SIMATICU rozładowała się bateria. Wymieniliśmy ją wprowadziliśmy na nowo parametry. I ruszyła, ale ten jeden z silników się nie synchronizuje.

    Dodam więcej zdjęć, może ktoś miał do czynienia z podobnym interfejsem i wie może o istnieniu jakiegoś ukrytego menu.

    Dziękuję z góry wszystkim za pomoc. Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E Brak synchronizacji silników w flow pack Soontrue ZW 320E
