Wzmacniacz audio z wykorzystaniem radia samochodowego

marianek9892 03 Nov 2018 22:52 330 7
Altium Designer Computer Controls
  • #1
    marianek9892
    Level 8  
    Witam.

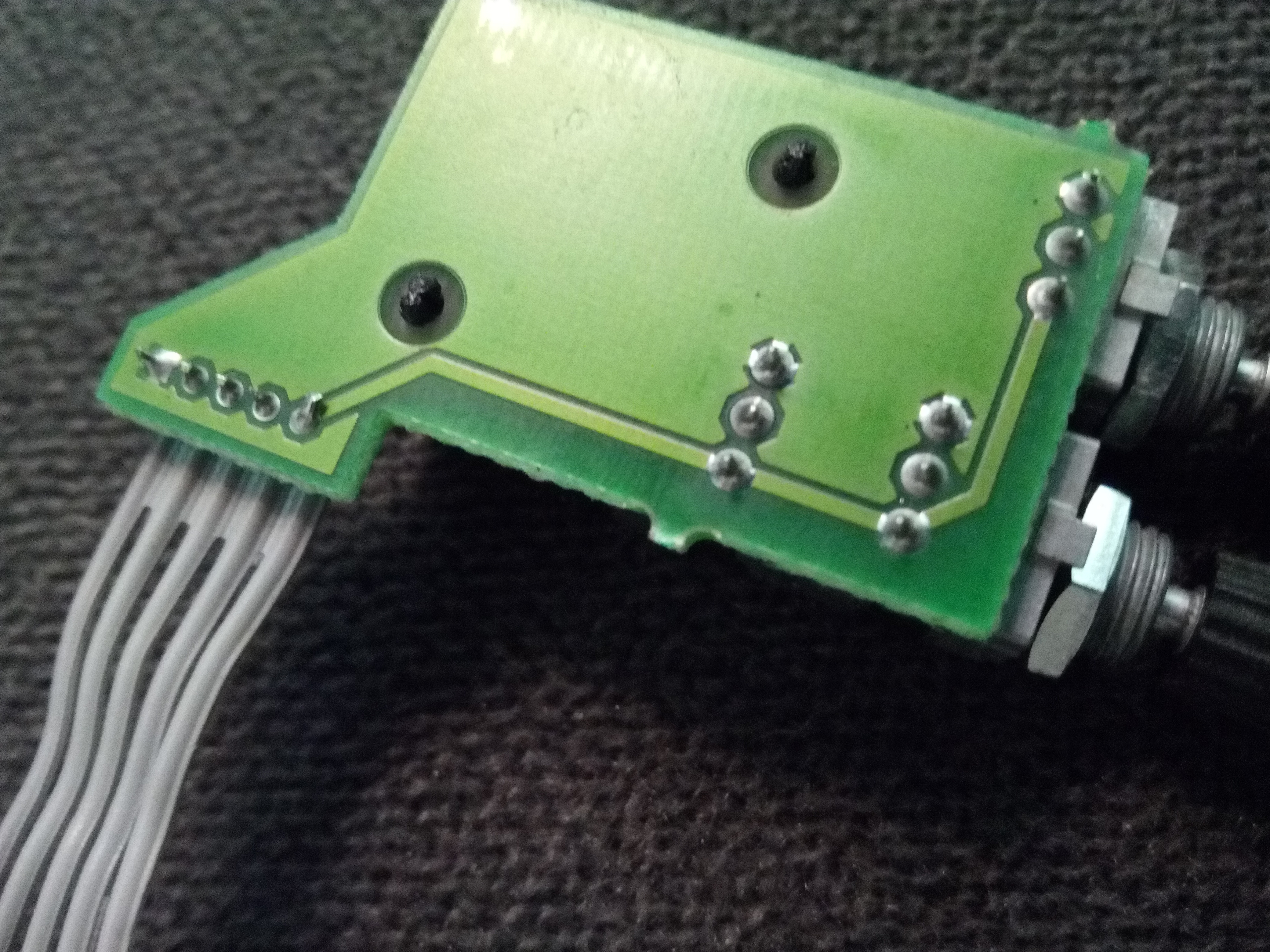

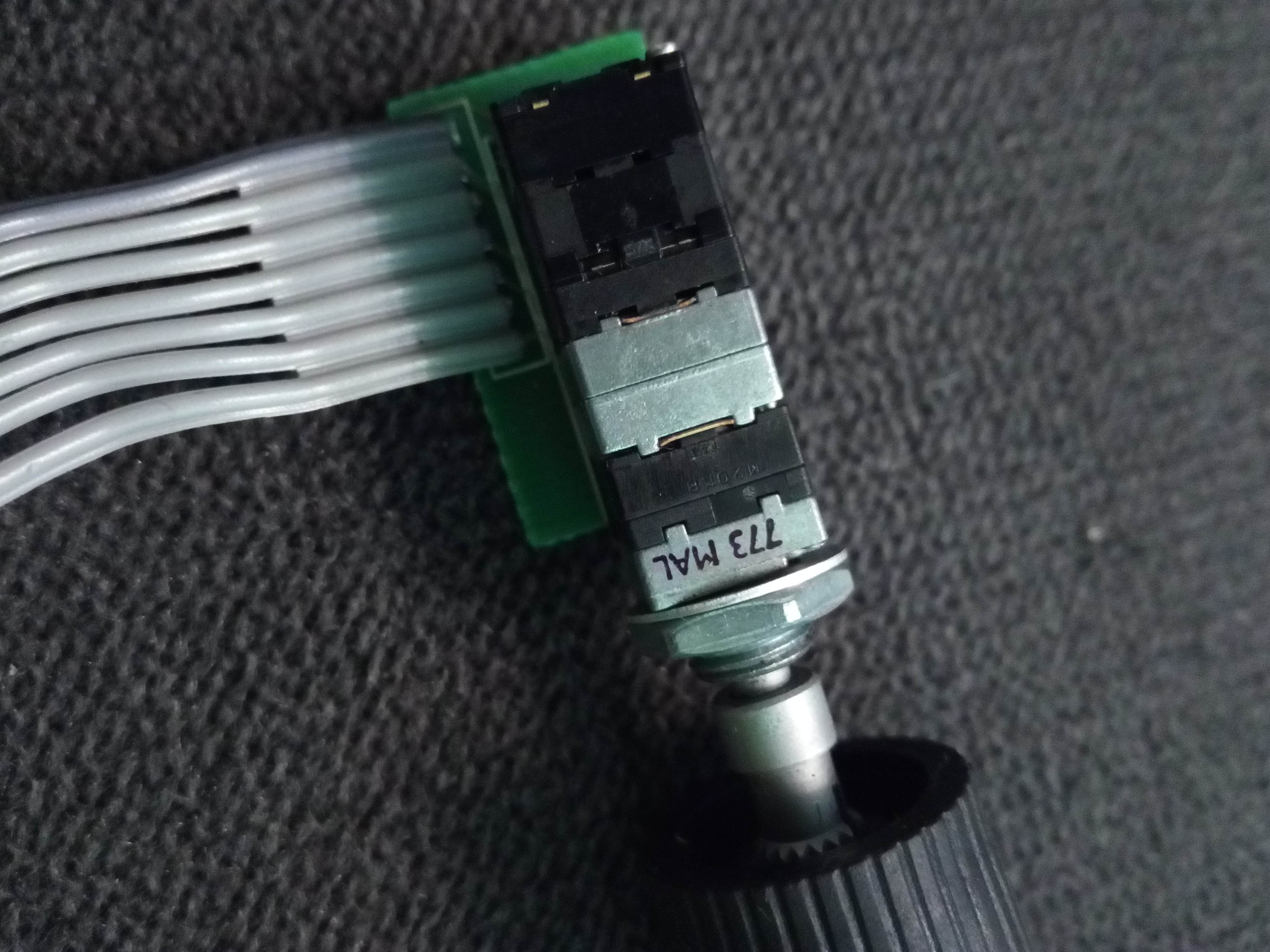

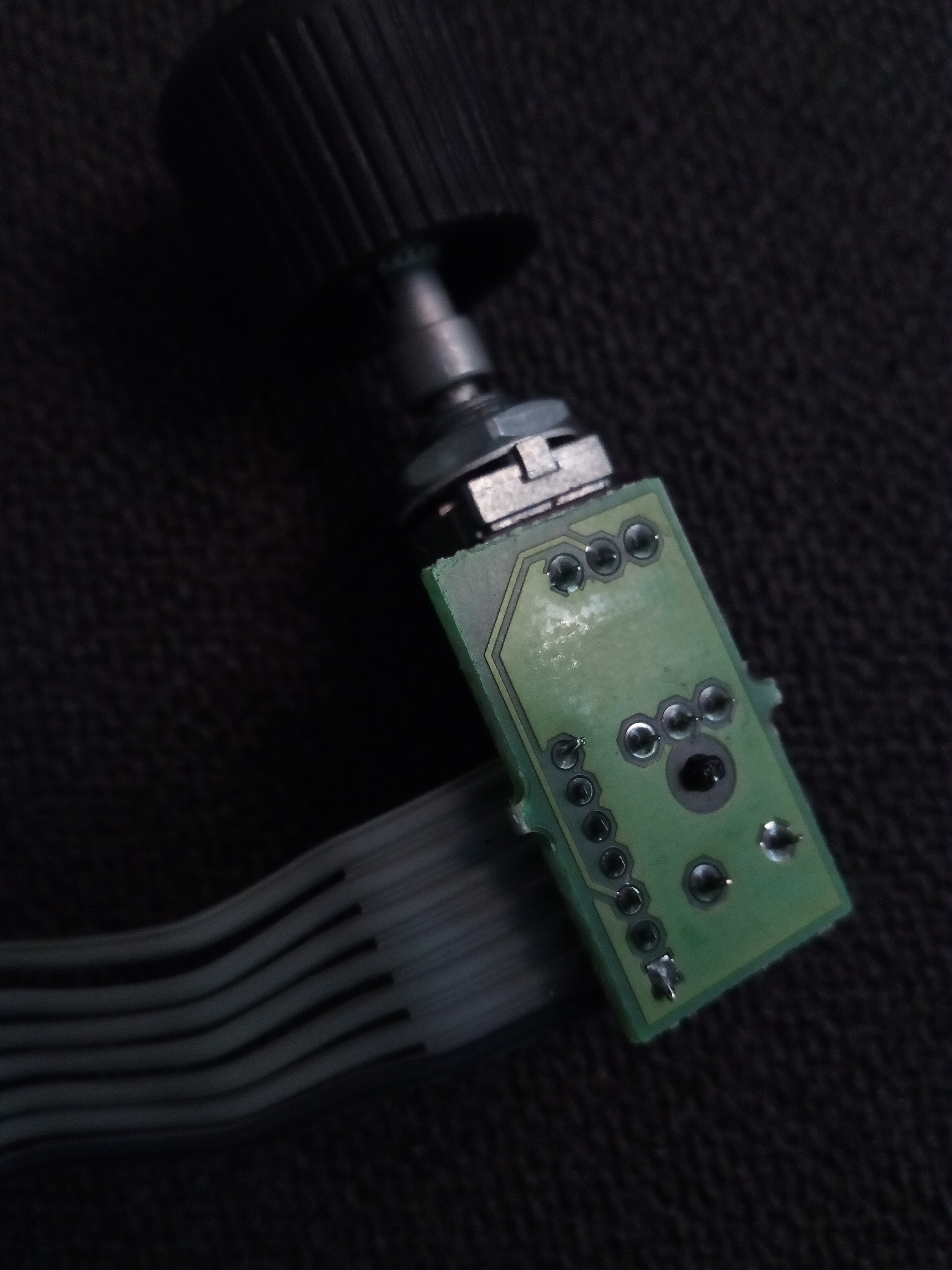

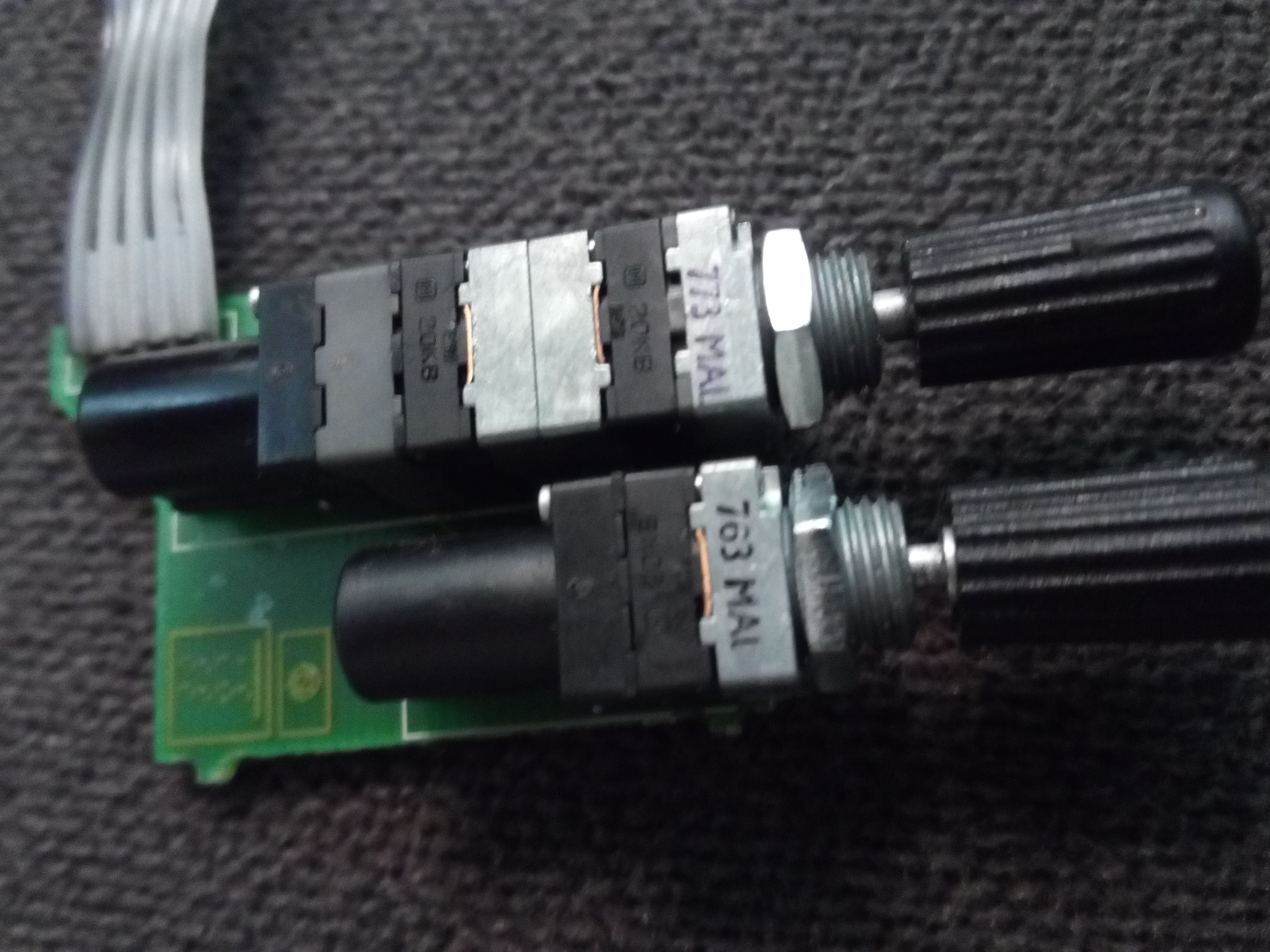

    Na wstępie opiszę co chciałbym uzyskać, mianowicie posiadam głośniki komputerowe 2.1 ale mają one bardzo słaby wzmacniacz przez co grają mizernie. Ostatnimi czasy wpadło mi w ręce radio samochodowe Delco CDR 500D mam z niego kilka części. Niestety na projektowaniu układów elektronicznych się nie znam. I tu zwracam się z prośbą do Was, chciałbym stworzyć wzmacniacz audio zasilany napięciem od 12 do 18V z opcją wyboru kanału lewy/prawy oraz z filtrem dla subwoofera z możliwością wysterowania tonów wysokich i niskich chciałbym tego dokonywać z pomocą potencjometrów z radia. Chciałbym również regulować głośność za pomocą potencjometru wieloobrotowego który także pochodzi z wyżej wymienionego radia. Proszę o pomoc w zaprojektowaniu schematu wzmacniacza. W załącznikach dodaje zdjęcia potencjometrów z radia ;)

    Pozdrawiam.
    Mariusz. Wzmacniacz audio z wykorzystaniem radia samochodowego Wzmacniacz audio z wykorzystaniem radia samochodowego Wzmacniacz audio z wykorzystaniem radia samochodowego Wzmacniacz audio z wykorzystaniem radia samochodowego
  • Altium Designer Computer Controls
  • Altium Designer Computer Controls
  • #3
    marianek9892
    Level 8  
    Odpada ze względu na napięcie zasilania. Po za tym chce zastosować elementy z radia takie jak właśnie potencjometry i końcówka mocy (TDA7372A) żeby nie skończyły w koszu.
  • #4
    HD-VIDEO
    Level 42  
    Wieloobrotowy to nie wykorzystasz bo to enkoder a to potrzebuje mikrokontrolera.

    Wątpliwe, że komuś chce się projektować schemat, bo masz jakieś tam elementy, nawet nie wiesz jakie to elementy, jak działają te potencjometry.
  • #5
    marianek9892
    Level 8  
    Aczkolwiek reszte elementów można wykorzystać :)
  • #6
    zworys
    Level 39  
    Kolego nie wiem jakie masz pojęcie o elektronice ale ten pomysł nie jest najszczęśliwszy -ponieważ to radio jest sterowane mikroprocesorem więc przeróbki będą trudne lub wręcz niemożliwe. Masz kod odblokowujący? Można jedynie byłoby pokusić się o znalezienie na płycie miejsca w którym można podać sygnał z komputera i dalej traktować go jak sygnał radiowy - czyli korzystasz z całego radia bez widocznych przeróbek, lub przy przeróbkach wykorzystać jedynie tor mcz ale w nim układy napięciowe są sterowane już z procesora więc bez większego "grzebania " by się nie obyło.
    Najłatwiej byłoby znaleźć początek toru mcz. , podłączyć sygnał z komputera i "oszukać" że to sygnał z części radiowej ( odłączając ją oczywiście )
  • #7
    marianek9892
    Level 8  
    Myślałem raczej o wymontowaniu kości TDA i wyposażeniu jej w potrzebne elementy do prawidłowego działania całego układu.
  • #8
    zworys
    Level 39  
    Dla Twojego TDA poszukaj datasheet tam będziesz miał schemat ideowy wzmacniacza a czasem nawet i projekt płytki, tyle że jeśli chcesz jeszcze regulacji barwy tonu to trzeba szukać układów scalonych i schematów aplikacyjnych realizujących taką regulację. Radzę zacząć od google -poszukać aplikacji tego TDA i układów regulatorów barwy na układach scalonych czy w technice dyskretnej - byc może będzie można wykorzystać więcej elementów z tego radia niż tylko TDA
