[Rozwiązano] Transformator wywalił korki

04 Lis 2018 20:00 888 22
  • Poziom 8  
    Witam dzisiaj zakupiłem używany transformator. Chciałem zmierzyć napięcie uzwojenia wtórnego (sprzedawca powiedział że powinno być 36V). Niestety po podłączeniu do sieci 230V od razu zrobiło się ciemno w mieszkaniu. Bezpieczniki wszystkie podniesione. Spalił się główny przynależny do mieszkania bezpiecznik topikowy 16A na klatce w bloku. Potrzebuje pomocy w znalezieniu przyczyny. Trafo używane wiec może i uszkodzone.
    Wykonałem następujące pomiary:
    Rezystancja uzwojenia pierwotnego (2x czerwony przewód) : 0.5 Ohm
    Rezystancja uzwojenia wtórnego (brązowy,niebieski) : 11,4 Ohm
    Rezystancja mierzona między pierwotnym a wtórnym (niebieski,czerwony/brązowy,czerwony): Nieskończona, brak połączenia między uzwojeniami.

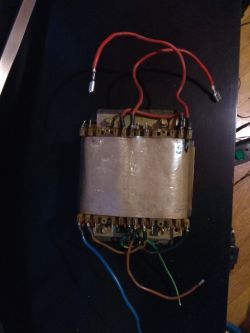

    Przed kolejnym podłączeniem do sieci chciałbym wyjaśnić o co może chodzić. W załączniku dwa zdjęcia. Nie wiem czy dane na foli są ok..
    Transformator wywalił korki Transformator wywalił korki
  • Pomocny post
    Poziom 27  
    Witam
    To okablowanie jest oryginalne, czy już Twoja robota?
    Jeśli nie popełniłeś błędu pomiarowego to policz jaki prąd chciał popłynąć przez uzwojenie pierwotne.
    Popatrz do których przewodów idą cieńsze druty.

    Pozdr.
  • Poziom 40  
    Attero132 napisał:
    Rezystancja uzwojenia pierwotnego (2x czerwony przewód) : 0.5 Ohm
    Rezystancja uzwojenia wtórnego (brązowy,niebieski) : 11,4 Ohm


    Aby to nie odwrotnie :-)
    Podłącz w szereg z żarówką w czasie prób
  • Pomocny post
    Poziom 43  
    Attero132 napisał:
    Rezystancja uzwojenia pierwotnego (2x czerwony przewód) : 0.5 Ohm
    Rezystancja uzwojenia wtórnego (brązowy,niebieski) : 11,4 Ohm
    Jeżeli wtórne faktycznie ok. 36V to masz dokładnie odwrotnie - uzwojeniem pierwotnym jest uzwojenie o wyższej rezystancji.
    Np. transformator 230/57V moc 120W.
    Pierwotne 12Ω; wtórne 1Ω.
  • Pomocny post
    Poziom 43  
    Attero132 napisał:
    Rezystancja uzwojenia pierwotnego (2x czerwony przewód) : 0.5 Ohm
    Rezystancja uzwojenia wtórnego (brązowy,niebieski) : 11,4 Ohm
    Odwrotnie podłączony do sieci tyle.

    maurycy123 napisał:
    Jaki masz przydział mocy? Jakie zabezpieczenia w mieszkaniu?
    Dla takiego transformatora......ejże :D
  • Poziom 8  
    kicajbas napisał:
    Witam
    To okablowanie jest oryginalne, czy już Twoja robota?
    Jeśli nie popełniłeś błędu pomiarowego to policz jaki prąd chciał popłynąć przez uzwojenie pierwotne.
    Popatrz do których przewodów idą cieńsze druty.

    Pozdr.

    Taki kupiłem, żadnych modyfikacji nie robiłem.

    Grubsze przewody podłączyłem do sieci.

    Jaki mam przydział mocy? nie wiem, a zabezpieczenia standardowe. Pralka chodzi więc myślę że ten transformator też powinien.
    Wiec uważacie, że po prostu odwrotnie podłączyłem? Następna próba wskazana z żarówką czy bez? :D
  • Pomocny post
    Poziom 43  
    Attero132 napisał:
    Grubsze przewody podłączyłem do sieci.
    To podłacz cieńsze. Zawsze wyższa rezystancja w transformatorach obniżajacych jest dla napięcia sieci ! A na bzdurne pytania o przydział mocy nie musisz odpowiadać . To malutki transformatorek :D
  • Pomocny post
    Poziom 43  
    Attero132 napisał:
    Grubsze przewody podłączyłem do się ci.
    Dlaczego grubsze (epitet pominę) :?: :cry: Patrz post #5. Dodałem rezystancje transformatora 230/57V, możesz porównać ze swoim.
  • Pomocny post
    Poziom 38  
    Attero132 napisał:
    Jaki mam przydział mocy? nie wiem, a zabezpieczenia standardowe. Pralka chodzi więc myślę że ten transformator też powinien.


    Jeśli pralka działa normalnie to ten transformator również, bez żadnego ale.

    Podłącz transformator przez żarówkę szeregowo z 230V.
    W razie pomyłki żarówka się zaświeci i nie przepali bezpieczników.

    To najprostsze rozwiązanie do sprawdzania nieznanych transformatorów.
  • Poziom 8  
    Dzięki Panowie za szybką pomoc.
  • Pomocny post
    Poziom 27  
    Attero132 napisał:
    Taki kupiłem, żadnych modyfikacji nie robiłem.

    No widzisz; ktoś nawet okablował to tak "sieciowo" a Ty go o... :D
    Jeśli to trafo z odzysku to na pewno nie zaszkodzi testowe podłączenie przez żarówkę.
    A, napięcie wyj. też będzie ciut wyższe bo to trafo na 220V.

    Pozdr.
  • Poziom 38  
    kicajbas napisał:
    A, napięcie wyj. też będzie ciut wyższe bo to trafo na 220V.


    Niekoniecznie, pewnie sprzedający sprawdzał napięcie gdy w sieci było już 230V.
  • Pomocny dla użytkowników
    Patrząc na zdjęcie transformatora od razu widać, że wtórne to czerwone kabelki. Szkoda, że wcześniej nie sprawdziłeś oporności uzwojeń. Transformator nie uległ uszkodzeniu, bo po prostu nie zdążył. Uzwojenie wtórne nawinięte jest grubszym drutem i stąd od razu nastąpiło zwarcie.
  • Poziom 8  
    Panowie lipa jest, gdyż na uzwojeniu wtórnym mam 10.5V . Teraz kwestia tego czy sprzedawca mi podał błędną informację, czy może coś jest nie tak z tym trafo? Da się jakoś sprawdzić jakie powinno być napięcie na wtórnym?
  • Pomocny post
    Poziom 43  
    Attero132 napisał:
    Da się jakoś sprawdzić jakie powinno być napięcie na wtórnym?
    Jeżeli masz tylko jedno wtórne a transformator nie robi się ciepły po 30 min pracy bez obciążenia to tyle ma być.
    Jeżeli są inne uzwojenia wtórne lub odczepy na tym jednym (sądząc po zdjęciu, mogą być) to pomierz napięcia pomiędzy wszystkimi końcówkami.
    Zacznij od pomiaru napięcia końcówek względem jednego z czerwonych przewodów.
  • Poziom 42  
    Podłączyć do sieci i obserwować. Jesli w ciągu kilkunastu minut zrobi się gorący lub wręcz zacznie dymić to uszkodzony. Przez ciebie albo już wcześniej. Jeśli będzie chłodny to raczej sprawny i takie właśnie manapięcie
  • Pomocny post
    Poziom 43  
    Tam jest więcej kombinacji. To jest transformator bodajże ze wzmacniacza WS303, WS 304S itp. Tak jest kilak uzwojeń, nie wszystkie są opisane i podpięte. POwinno być 2x 15 i 2x36V i bodajże 1x12V do jakichś żaróweczkek

    Transformator wywalił korki i ze 200VA mocy.
    Transformator wywalił korki
    https://www.tremolo.pl/sch/Wzmacniacze/WS-304S.jpg

    To co zmierzyłeś to pewnie jest te 12V do żaróweczki

    Dodano po 4 [minuty]:

    Jeszcze w tych tematach jest odnośnie zwor na tym trafo: https://www.elektroda.pl/rtvforum/topic1473300.html
  • Poziom 8  
    Faktycznie między tymi końcówkami coś jeszcze jest. 2x 28V i jeszcze jakieś 5V wyszło. Próbowałem już chyba wszystkich kombinacji. Rozumiem że po wyprostowaniu napięć mogę je łączyć itp?
  • Pomocny post
    Poziom 43  
    możesz je pododawać w fazie jak będą, w przeciwfazie wywalą korki. Po wyprostowaniu, mniejsze prawdopodobieństwo pomyłki możesz połaczyć równolegle wyprostowane mostkiem Graetza + do plusa - do minusa ale będzie 41-42V (28x1,41). Jak dasz oczywiście kondensator na wyjście. Jak chcesz tylko 30V to raczej tylko prąd przemienny i musisz oznaczyć sobie gdzie jest poczatek i koniec uzwojenia - jeżeli chodzi o zasilanie np. żarówek.

    Z doświadczenia Ci powiem, że wzmacniacz TDA7294 zasilał swobodnie (+40V i -40V). Mimo paru Voltów ponad 40V maximum.

    Jakie urządzenie będzie to zasilało? Trzeba uważać, bo przy 80V po wyprostowaniu połówek układ już solidnie kopie.
  • Poziom 8  
    Dzięki Panowie za wyjaśnienie. Te dwa 28V w zupełności mi wystarczą. Planuje na tym zrobić zasilacz warsztatowy.
  • Poziom 38  
    Tremolo napisał:
    Akurat byś miał dwukanałowy :)


    Lub symetryczny +/- dane napięcie względem 0.
  • Poziom 8  
    Poprawnie podłączyłem i działa.
