[Solved] Programator czasowy na baterie 9V + mini pompka wody.

Keenzoo 17 Nov 2018 20:40 2907 54
  • #31
    Keenzoo
    Level 10  
    Mam taki miernik i sprawdzę wszystko i opiszę tutaj jak tylko paczka dotrze do mnie, ale może to nastąpić dopiero w 2019 ;)
  • Multimetr Fluke
  • #32
    _jta_
    Electronics specialist
    A mnie zaciekawiła możliwość zrobienia układu, który by rozpoznawał początek dnia po oświetleniu. Na początek stwierdziłem, że może być ciężko ze znalezieniem czujnika światła, który by pasował do układu o małym poborze prądu - często wręcz nie podano parametrów i trzeba by szukać not katalogowych, inne często są przeznaczone do odbierania sygnału w zakresie podczerwieni i dla nich podaje się nie oświetlenie, a moc promieniowania podczerwonego.

    Dla fotooporników Piekarz.pl podaje oporności przy oświetleniu 10lx i 100lx, oraz w ciemności - lepiej byłoby mieć coś o dużej oporności, i w tej okolicy są np. około 100k przy 10lx, przy 100lx kilka razy mniej, w ciemności 10M. Światło dzienne może przekraczać 100 000lx, ale w mocno pochmurny zimowy dzień bywa 3000lx, a w pomieszczeniu kilkaset razy mniej, niż na zewnątrz; w księżycową noc jest poniżej 1lx (o ile nie ma w pobliżu jakiejś lampy).

    Projektując układ z fotoopornikiem trzeba by wybrać dwie oporności odpowiadające: (1) oświetleniu, poniżej którego mamy pewność, że jest noc, i (2) oświetleniu, powyżej którego mamy pewność, że jest dzień. I układ powinien rozpoznawać noc i dzień poprzez pomiar oporności - przy czym nie powinien reagować na krótkotrwałe oświetlenie (bo może w pobliżu przejeżdżał samochód i akurat zaświecił reflektorem w okno, nie należy tego traktować jako dzień), ani na krótkotrwałe zmniejszenie oświetlenia (żeby chwilowe przesłonięcie okna nie zostało potraktowane jako noc). Podobnie będzie z innymi fotoelementami. Co więcej, jak ktoś przyjdzie do domku na działce wieczorem z lampą i ją włączy na dłuższy czas, to układ rozpozna to jako światło dzienne, więc uzna, że to poranek i rozpocznie podlewanie. ;)

    Fotodiody zauważyłem tylko na podczerwień. Fototranzystor zauważyłem jeden, dla którego podano czułość na oświetlenie - 130uA przy 100lx, czyli przy 100lx jego prąd będzie taki, jak przy zasilaniu 5V prąd fotoopornika o oporności około 30k - czyli czułość fototranzystora jest podobna do czułości fotoopornika.

    Ogólnie, problemem może być za duża czułość fotoelementów, żeby można było umieszczać je na zewnątrz, czy nawet przy oknie, jeśli układ ma pobierać mały prąd i być prosty. Można rozważyć użycie zwykłej diody w obudowie szklanej (np. 1N4148 w obudowie DO-35) - przy oświetleniu powinna mieć większy prąd wsteczny, niż w ciemności, ale dużo mniejszy, niż fotoopornik, czy fototranzystor, może by się nadawała na czujnik umieszczony na zewnątrz, żeby układ nie był wrażliwy na światło wewnątrz pomieszczenia? W tej chwili nie mam jak sprawdzić, może zrobię to jutro. Przy pomiarze nie należy dotykać palcami do obu końcówek diody (można do jednej) - oporność palca przy niskim napięciu to około 100k, i pewnie przez palce popłynie większy prąd od tego, co by się chciało zmierzyć.
  • Multimetr Fluke
  • #33
    Marian B
    Level 37  
    Kol -Jta- znowu tworzy poezję nie z tej Ziemi.
    Po co cuda na kiju, które Autor nigdy nie zrealizuje?
    Jeżeli już ma to być programowane podlewanie, o określonej porze, to sprawę rozwiąże zegar, nawet przystosowany budzik z nakręcaną sprężyną. Są takie co trzeba nakręcać tylko raz w tygodniu :D , nie mówię tu nawet gotowych programatorach do kupienia za nie duże pieniądze.
    Autor zresztą już w pierwszym poście mówił o programatorze, co będzie najpewniejszym rozwiązaniem. Przypominał kilka razy że nie wiele ma do czynienia z elektroniką i doradzanie mu różnych cudów bardzo trudnych do zrealizowania to trochę kpina.
    Natomiast przypuszczam, że poradziłby sobie nawet z budową takiego programatora czasowego, który daje pewność działania w przeciwieństwie do tej całej "poezji".
  • #34
    User removed account
    User removed account  
  • #35
    _jta_
    Electronics specialist
    Autor zamierza wizytować działkę raz na dwa tygodnie. A sam budzik uruchamiałby podlewanie co 12 godzin - 2 razy na dobę, do tego taka przeróbka nie jest wcale łatwa. Myślełem o tym, nawet gdzieś widziałem taki projekt - ale nie pamiętam, gdzie - książka o majsterkowaniu, "Młody technik"? To nie musiałby być budzik na sprężynę, mamy XXI wiek i elektroniczne budziki zasilane baterią 1.5V - ale niezależnie od tego, jaki byłby użyty, przeróbka nie da się sprowadzić do uniwersalnej recepty.
  • #36
    Marian B
    Level 37  
    No ale trzeba być realistą, podpowiadać realne rozwiązania a nie jakieś fantastyczne, mało realne pomysły.
    Wcale nie umniejszam wiedzy Kol -Jta-, tylko jest takie przyslowie "znaj proporcje mocium panie...".

    Ta sprężyna w budziku to był tylko taki przykład, że problemy można rozwiązywać czasami w bardzo prosty sposób.
    Z reguły każdy problem da się rozwiązać podchodząc do niego "na chłopski rozum", po odrzuceniu wszystkich zawijasów.
  • #37
    _jta_
    Electronics specialist
    To by nie było takie skomplikowane: fotoelement, kilka oporników, przerzutnik Schmitta (można wykorzystać bramkę zawierającą taki przerzutnik), z niego sygnał przez kondensator na LMC555. Te oporniki trzeba dobrać do fotoelementu tak, żeby w nocy wyjście przerzutnika ustawiało się na stan wysoki, rano na niski - ten niski spowoduje zadziałanie LMC555, który ma wygenerować impuls trwający kilka minut, i na czas tego impulsu włączyć pompkę. Prąd pompki byłby nieco za duży dla LMC555, więc musiałby on być wspomagany przez dodatkowy tranzystor.

    Trudnością jest dobranie fotoelementu, który może działać przy małym prądzie (żeby nie rozładować zbyt szybko baterii/powerbanku), i oporników tak, by układ wykrywał noc i dzień niezależnie od zachmurzenia i pory roku. Ale może 1N4148 się sprawdzi? No i trzeba by było umieścić fotoelement w takim miejscu, żeby go nie oświetliły światła samochodu z pobliskiej szosy - silne światła z bliska dałyby oświetlenie podobne, jakie daje światło dzienne przy dużym zachmurzeniu, więc fotoelement tego nie odróżni.

    Nieco bardziej złożone byłoby podlewanie co kilka dni: sygnał z przerzutnika trzeba by podać na wejście zegarowe CD4022, pierwsze jego wyjście przez kondensator do LMC555, któreś z kolejnych przez zworkę (żeby był wybór, które) do wejścia reset CD4022. I przekładając zworkę można by nastawiać podlewanie codziennie, co 2 dni, co 3... co 7; bez zworki co 8 dni. Używając CD4017 zamiast CD4022 można mieć wybór od 1 do 9 (i 10 bez zworki).
  • #38
    Krzysztof Kamienski
    Level 43  
    _jta_ wrote:
    (czyli 0.06A przy 6V), pompuje 100 L/h
    Litości !! :cry: przy jakiej różnicy ciśnień ? To ma działkę podlewać przez jakieś dzysze, spryskiwacze etc.

    @Keenzoo Co z zasilaniem ogniwem słonecznym ? Bateria 9 V (6F22) nawet alkaliczna, do tego systemu jest poronionym pomysłem, o czym Koledzy już nadmienili.
  • #39
    Keenzoo
    Level 10  
    Znalazłem takie urządzenie:
    Ogród Automatyczna Pompa Nawadniania Nawadniania Zestawy System Zraszacz z Inteligentny Wody Zegar Kontroler dla Bonsai, Roślin # 22018A
    https://s.click.aliexpress.com/e/1s2Ipw1

    Pompka zasilana z 9V, a timer 4xAA lub odwrotnie. Urządzenie ma pobrać określoną ilość wody (mniej więcej) i wyciągnąć wodę z beczki o wysokości 1,2m która jest wkopana w ziemię. Nie potrzebuję cisnienia, doniczki będą w pobliżu beczki z wodą.

    Zależało mi tylko na tym, by dowiedzieć się czy jest proste i tanie rozwiązanie mojego problemu.

    Co do np. panelu solarnego, jaki wybrać by zasilić takie urządzenie ? Wolałbym taki który ląduje powerbank i z niego zasilanie urządzenia.
  • #40
    User removed account
    User removed account  
  • #41
    _jta_
    Electronics specialist
    :arrow: #39 - oni tam nie napisali, na ile szybko to pompuje wodę, ani ile prądu pobiera, natomiast napisali Jeśli potrzebujesz konkretnych instrukcja, proszę odnoszą do nas przez wiadomości zamówienia lub rozmowach, i podać swój e-mail, wyślemy na e-mail (to chyba było tłumaczone 2X przez Google, z chińskiego na angielski, i z angielskiego na polski, może bardziej zrozumiały będzie tekst po angielsku If you need the specific manual, please relate to us by order message or conversations, and provide your email, we will send to your email) - a po naszemu: można się z nimi skontaktować i przyślą na e-mail wszelkie instrukcje, jakie mają.

    Tylko uwaga: potrafią się pomylić i wysłać instrukcję od innego urządzenia, trzeba im uprzejmie i w prostych słowach odpisać, że to nie to, i wskazać, co jest potrzebne, wtedy się postarają i pewnie trafią na właściwą - warto pamiętać, że dla Chińczyka, który będzie udzielał informacji, wszelka wiedza o tym sprzęcie to jest na ogół "terra incognita", on języków obcych nie zna i używa Google do tłumaczenia, ale ma te instrukcje i dobre chęci, by zadowolić klienta - przy odrobinie uprzejmości można się dogadać.

    Sprawdziłem te 1N4148 - nie nadają się na detektory światła dziennego, bez światła prąd około 4.3nA (miernik na zakresie 200uA nie wykrywa takiego prądu, ale na zakresie 200mV ma oporność 1MΩ, więc 1nA wskazuje jako 1mV), ze światłem (pochmurny dzień przy oknie) 4.9nA - za mała różnica, trudno wzmocnić taki mały prąd, a zmiany temperatury mogą dawać większe zmiany prądu diody. Nie ma rady - jak ma być coś czułego na światło, to trzeba albo wybrać się do sklepu (czy Autor ma jakiś w pobliżu?) i popatrzeć, co tam mają (jak fotoopornik, to raczej o większym oporze), albo... można poszukać tranzystora w obudowie metalowej (np. BCP107), spiłować górną krawędź kapelusza, nakleić tam przezroczystą szybkę (z takiego tworzywa, z którego robi się opakowania do lekarstw i wielu drobiazgów), i spróbować, jaki da prąd przy oświetleniu. Zwykle fototranzystory nie mają wyprowadzonej bazy, z tego by była, i to może być użyteczne.

    Jakby chcieć odmierzać stały czas, to można zrobić generator na CD4060 z kwarcem zegarkowym i uzyskać 2Hz, tylko potem trzeba zliczać 2X ilość sekund na dobę, i to jest liczba, która w zapisie binarnym ma 18 bitów, z tego 5 bitów '1', pozostałe '0', w tym na końcu 8 '0' (101010001100000000) - to by wymagało użycia 2 układów do zliczania binarnego (CD4024 i CD4040), i 5-wejściowej bramki AND (można użyć 8-wejściowej CD4068, albo zrobić z 2 3-wejściowych, które są w CD4073); gdyby się chciało w taki sposób zliczać 3 dni, to CD4024+CD4040+CD4068 (trzeba liczyć do 1111110100100000000, tu jest 8 '1').

    Zrobienie takiego licznika nie powinno być trudne - bierze się płytkę uniwersalną, wlutowuje się 4 scalaki (albo wlutowuje podstawki i wkłada do nich scalaki) i robi między nimi połączenia, do tego dodaje się kwarc, parę kondensatorów...

    Można to samo zrobić na uC, dużo mniej połączeń, można kupić zmontowany moduł, ale trzeba by napisać program i go wgrać do uC, trzeba zainstalować na komputerze środowisko do tworzenia i wgrywania programu... byłoby z tym dużo zachodu, za to w razie potrzeby łatwo coś zmienić, można zastosować zworki, albo microswitch'e do przełączania czasu - dla układu na 40xx trzeba zmieniać połączenia.
  • #42
    HD-VIDEO
    Level 40  

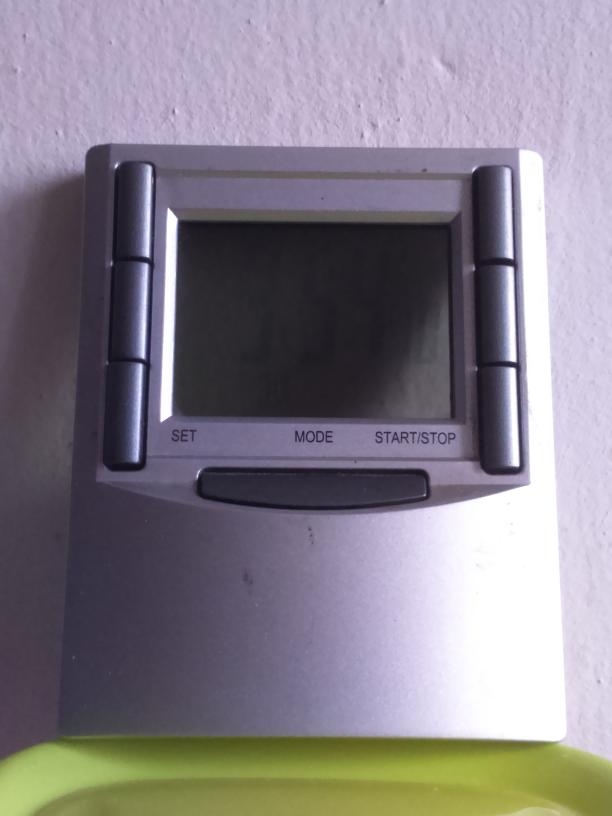

    I na takim wyłączniku można zrobić, wykorzystując tylko "wyświetlacz i klawiaturę":
    Programator czasowy na baterie 9V + mini pompka wody.

    Potrzeba bateri do zasilania programatora 1,5V, baterii do zasilania pompki i przekaźnika z tranzystorem i to wszystko.
  • #43
    _jta_
    Electronics specialist
    Ale rozumiem, że trzeba to rozebrać, dostać się do środka, a czy wiadomo, gdzie można podłączyć ten tranzystor?

    Na Allegro jest w cenie 5zł "BRELOK LCD kopia SIM Stoper Budzik Zegar Data" - tylko nie wiadomo:
    - nastawienie budzika 12-godzinne, czy 24-godzinne (jak nastawię 7:00, to będzie alarm tylko o 7:00, czy i o 19:00)?
    - nastawienie budzika działa jednorazowo, czy będzie działać codziennie, dopóki go nie skasuję?
    - jak długo będzie alarm budzika, jeśli nic nie zostanie naciśnięte po alarmie?
    - czy jest dostęp do baterii? jaka bateria?

    Być może by się dało zrobić tak: wyjmujemy baterię, podłączamy kabelkami zasilanie odpowiednim napięciem z wykrywaniem zwiększonego prądu, nastawiamy aktualną godzinę i budzik o 7 rano (czy czy o jakiej trzeba); zwiększony pobór prądu (taki sprzęt zwykle pobiera do kilku uA, ale jak budzik daje sygnał, to dużo więcej) daje sygnał na przerzutnik monostabilny (raczej coś z CD4xxx, nie NE555, bo to za dużo prądu żre), który odmierza czas podlewania i steruje tranzystorem, a ten podaje zasilanie pompki.

    Sprawa niestety będzie bardziej skomplikowana, jak zechcemy podlewać kwiatki co parę dni, a nie codziennie, albo jeśli ten budzik daje alarm co 12h; gorzej, jeśli alarm trwa bez końca (dopóki się nie naciśnie przycisku), albo jest jednorazowy, albo nie ma dostępu do baterii (po rozładowaniu zegar nie do użycia).
  • #44
    Keenzoo
    Level 10  
    Wszystko się rozchodzi o koszty. Ten zestaw, który Wam pokazałem kosztował 76zł (timer, pompka,rurki). Moim głównym założeniem było stworzenie czegoś najtaniej i najmniej prądożernie.
    Zdaje sobie sprawę, że nikt nie zrobi mi tego za darmo, ani nie będzie godzinami myślał nad rozwiązaniem. Zobaczę jak sprawdzi się to co przyleci do mnie i dam znać. Ewentualnie będę szukał rozwiązania ze zmianą źródła zasilania lub zmianą pompki (jeśli okaże się mało wydajna).

    Ze swojej strony tylko dodam, że nie poradzę sobie sam z projektem takiego systemu, więc mam nadzieję, że to co przyleci się sprawdzi :)

    Mam jeszcze inne pytanie (jako plan B). Znalazłem taki elektro-mini-zawór :
    https://www.aliexpress.com/item/DC-5V-6V-Mini...-Control-Valve-exhaust-Drain/32810701087.html

    Tutaj już bym musiał beczkę ustawić gdzieś wyżej (teoretycznie do zrobienia). Timer miałby odliczać określoną ilość czasu i zwalniać zawór, przelewając określoną ilość wody. Odchodzi zasilanie pompy. Czy istnieją jakieś timery na 6V ? Tak, żeby np. zasilanie poszło z powerbanka na timer i na zawór i jeśli tak to ile by mogło to pracować na powerbanku 20.000mAh ?

    Głośno myślę tylko :) Nie wrzucajcie proszę tylko modeli typu CD45xx bo i tak nie znam się na tym kompletnie. Bardziej może jakiś link do timera USB ;)
  • #45
    _jta_
    Electronics specialist
    Ten zawór jest do gazu, nie do wody (choć może to akurat nie problem) i pobiera podobny prąd, jak pompka, którą wskazałem.

    Kiedyś kupiłem taki zegar cyfrowy, zasilany baterią R03 (AAA) 1.5V (starcza na rok, może więcej), wysokość około 10cm:
    Programator czasowy na baterie 9V + mini pompka wody.
    I to ma alarm 24-godzinny (czyli raz na dobę), piszczy przez minutę, potem przestaje, ale pamięta, że jest nastawiony alarm, za 24 godziny zapiszczy znowu. Ten mój jest mało dokładny - przez chyba pół roku pośpieszył się o kwadrans. Pytanie, czy znajdziesz coś takiego w swojej okolicy - może na bazarze, może w sklepiku "wszystko po 5zł"?

    A CD4xxx nie takie straszne: mają po kilkanaście nóżek w równych odstępach (2 rzędy, w rzędzie odstępy 2.54mm, pasują do płytki uniwersalnej, są do nich podstawki, żeby móc wlutować podstawki, wszystko połączyć i na koniec wetknąć te CD4xxx). Przede wszystkim trzeba się nauczyć, jak się numeruje ich nóżki - jak patrzysz z góry, to od oznakowania w lewo (trzeba pamiętać, że patrząc od góry w lewo, ale jak patrzysz od strony nóżek, to w prawo) idą 1,2,3... Przy łączeniu trzeba uważać, żeby nie pomylić '+' z '-' zasilania (tego nie przeżywają), żeby +zasilania i -zasilania(masa) były podłączone, trzeba dopilnować, żeby wszystkie wejścia (także te, które akurat do niczego sensownego nie służą - łączy się je albo z masą, albo z zasilaniem) były do czegoś podłączone (inaczej dziwnie się zachowują, a czasem ulegają uszkodzeniu), a wyjść lepiej nie łączyć z masą (-zasilania), ani z +zasilania, w każdym razie wielu, ani na dłużej (to też może je uszkodzić). Inne błędy na ogół powodują, że układ działa inaczej, niż by się chciało, ale nie grożą uszkodzeniem.

    Do każdego układu masz w nocie katalogowej (zajrzyj na EleNota.PL) opis, w którym masz rysunki i nazwy końcówek. Weźmy np. CD40106 Fairchild-a. Na pierwszej stronie masz Connection Diagram, z którego odczytujesz, że nóżka 14 to V_DD (czyli +zasilania), nóżka 7 to V_SS (czyli -zasilania), z pozostałych nieparzyste to są wejścia, parzyste to wyjścia, między wejściem, a wyjściem jest taki trójkąt z kółkiem po prawej stronie - trójkąt oznacza wzmacniacz, kółko negację (czyli sygnał na wyjściu ma przeciwny znak, niż na wejściu), a ten znaczek w środku histerezę (czyli są dwa progi przełączania, jeśli napięcie na wejściu rośnie, to układ to zauważy przy wyższym napięciu progowym, jak maleje - zauważy to przy niższym; to np. przy zasilaniu 5V może być tak, że jak napięcie na wejściu rośnie od 0 do 5V, to układ przy 3V na to zareaguje zmianą napięcia na wyjściu z 5V na 0; jak napięcie na wejściu maleje z 5V do 0, to zmiana napięcia na wyjściu z 0 na 5V nastąpi przy 2V). Na stronie 6 masz rysunek obudowy DIL z wymiarami, i tam jest pokazane, jak się numeruje nóżki.

    Bardziej złożony jest CD4022 (też Fairchild, razem z nim opisano CD4017): mają po 16 nóżek, w tym sporo "decoded output", znane już V_DD i V_SS, a oprócz tego NC (niepodłączone, pominąć), Reset (można połączyć z masą), Clock, Clock Enable (to na ogół łączy się z masą), Carry Out (wyjście, można pominąć). Na jednym z wyjść jest '1' (z grubsza napięcie zasilania), na pozostałych 0; na Clock można podać impulsy, każdy impuls powoduje przeskoczenie '1' na następne wyjście; jeśli Reset zamiast z masą połączy się z którymś wyjściem (ale nie '0'), to po dojściu '1' do tego wyjścia przeskoczy ona na wyjście "decoded output '0'".

    Robiąc układ z tych CD4xxx należy sobie przygotować rozpiskę, która nóżka gdzie ma być połączona (niestety, tego może być sporo, jak masz kilka takich scalaków, a każdy ma po 14, albo 16 nóżek - zajmie całą kartkę), i wyodrębnić te, które są szczególnie ważne (zasilanie i masę), zaznaczyć też wejścia. Montując zasilanie i masę sprawdzić ze 3 razy, podłączenie wejść ze 2 razy, resztę raz. Można podłączać zasilanie poprzez opornik ograniczający prąd (np. 1k) - jeśli coś źle podłączysz, to opornik zabezpieczy przed uszkodzeniem, a pojawienie się sporego spadku napięcia na oporniku będzie sygnałem, że jest błąd.
  • #46
    Keenzoo
    Level 10  
    Z tymi układami nie poradzę sobie na pewno, moja wiedza jest zerowa, a żeby to złożyć w cały układ, musiałbym przeczytać kilka książek ;)
    Szkoda mi na to czasu, nie jestem fanem elektroniki, chce tylko w prosty sposób rozwiązać problem zasilania.
    Jedna z osób złożyła mi ofertę projektu za 300zł, więc sami rozumiecie, gotowe urządzenie mam za 76zł, więc nie dam 300zl za sam projekt i do tego jeszcze komponenty.
  • #47
    Krzysztof Kamienski
    Level 43  
    @Keenzoo Są groszowe timery do podlewania fmy. ,,Gardenia" z zaworem i mechanicznym zegarem programowalnym napędzanym ciśnieniem wody. Wystarczy tylko dość wysoko umieścić zbiornik, by zapewnić odpowiednie ciśnienie wody do pracy tego urządzenia.
  • #48
    _jta_
    Electronics specialist
    :arrow: Keenzoo żeby to złożyć w cały układ, musiałbym przeczytać kilka książek

    Myślę, że nie (to wygląda podobnie, jak układanie klocków Lego) - wystarczy odszukać potrzebne informacje (który pin który), rozpisać listę połączeń i je polutować według listy. Najbardziej potrzebna jest do tego cierpliwość i skupienie uwagi przy lutowaniu (to może być dobre kilka dziesiątek lutów, zwłaszcza jak zechcesz złożyć timer z układów CD4xxx), i sprawdzaniu (żeby każde połączenie sprawdzić, nie powiedzieć sobie "jest dobrze" bez sprawdzenia, albo wbrew jego wynikowi - jak się coś sprawdza kilkadziesiąt razy pod rząd, to łatwo wpaść w rutynę i nawet nie spojrzeć na odczyt miernika, albo patrząc nie zauważyć, że jest inny).

    Można zrobić montaż na płytce stykowej, bez lutowania, albo z małą ilością lutowań - tylko trzeba wtykać elementy i przewody w dziurki. Ale też trzeba uważać, i trzeba sprawdzać, czy czegoś się nie pomyliło - no i łatwo o wyciągnięcie przewodu, trzeba to zauważyć i dojść, gdzie miał być. Poza tym, bardziej złożone układy robi się etapami - np. najpierw składasz generator 2Hz, sprawdzasz działanie, potem dodajesz do niego licznik, na koniec układ rozpoznający, że licznik doszedł np. do 172800, czyli 86400 sekund = 1 doba.

    Taka duża złożoność będzie, jeśli by się chciało zrobić układ odliczający czas; dużo prościej powinno być z wykorzystaniem zegara (takiego, jak na zdjęciu), albo z czujnikiem światła. Ale nie wiem, co jesteś w stanie kupić (jakiś fotoopornik/fototranzystor/zegar/elementy elektroniczne - czy masz gdzie to kupić? jaki jest wybór). I nie wiem, jakie są warunki na działce - czy zdarza się, że nocą oświetla ją z bliska przejeżdżający samochód, albo czy obok jest silna lampa oświetlająca ulicę.

    :arrow: Krzysztof Kamienski z zaworem i mechanicznym zegarem programowalnym napędzanym ciśnieniem wody

    Oj, chyba to nie będzie działać: napędza nie samo ciśnienie, ale przepływ pod ciśnieniem - a co miałoby napędzać zegar podczas czekania?
  • #49
    Keenzoo
    Level 10  
    Dokładnie, zegary z zaworem wymagają ciśnienia z kranu, producent napisał mi że beczka musiałaby być około 8m wyżej, czyli odpada.

    Powiedzcie mi inaczej, zamówiłem timer 4,5-6V na wejściu i nie ograniczone na wyjściu. Czyli plus/minus i plus/minus. Do zasilania dałbym powerbank który dałby 5V, pod wyjście podłączyłbym elektrozawór 5V.

    Czy jeśli chodzi o samą zasadę działania. Timer powinien uruchomić zawór (otworzyć go) na jakiś czas, po tym po określonym czasie, zamknąć go?

    Jak to podłączyć? Zawór ma plus/minus i wyjście timera ma plus/minus. Takie połączenie będzie dobre?
  • #50
    Krzysztof Kamienski
    Level 43  
    @Keenzoo Będzie dobre, ale w dalszym ciągu ,,energochłonne" (elektrozawór, w dodatku długo otwarty). Na cewce elektrozaworu powinna być wstawiona dioda tłumiaca przepięcia. A zasilanie.....Fotowoltaika, prądnica z turbiną wiatrowa, spory akumulator ? To juz od Ciebie zależy.
  • #51
    _jta_
    Electronics specialist
    Ciekawe, czy istnieje tani elektrozawór, który potrzebuje prądu tylko do otwierania i do zamykania, a nie do utrzymywania otwarcia, czy zamknięcia?

    Być może dałoby się to załatwić poprzez startowanie przepływu pompką, albo chwilowym otwarciem zaworu, i takim układem hydraulicznym, który by odmierzał ilość wody i zatrzymywał przepływ - ale nie znam takiego rozwiązania.

    Ostatnio robię próby z modułem "Blue Pill", zawierającym STM32F103C8T6 - tu na sterownik się nie nadaje, bo ma LED-a pokazującego zasilanie.

    ATmega/ATtiny - mam wrażenie, że uruchomienie tego może być zbyt skomplikowane; do tego zastosowania pewnie byłoby potrzebne podłączenie kwarcu, bo ich wewnętrzny zegar jest za mało stabilny... lepiej byłoby mieć gotowy moduł, z kwarcem, ale bez LED-a, bo za dużo prądu żre. Nie wiem, jakie możliwości ma Arduino (a właściwie klony Arduino) - czy jest możliwa praca "energooszczędna", ze średnim zużyciem energii na poziomie 1mW?
  • #52
    Krzysztof Kamienski
    Level 43  
    _jta_ wrote:
    czy istnieje tani elektrozawór, który potrzebuje prądu tylko do otwierania i do zamykania, a nie do utrzymywania otwarcia, czy zamknięcia?
    Są, oczywiście, np. napędzane silnikiem zawory kulowe, nawet 12 woltowe, pobierają kilkadziesiąt miliamperów przez 15 sekund - czas zmiany statusu zaworu. w przerwie nic. Czy tanie ? ok. 200 zł za 1/2 ".
  • #53
    _jta_
    Electronics specialist
    Myślę, że przy tej cenie odpadają. Popatrzyłem na Allegro na moduł STM8S103F3P6 - widać na zdjęciu LED-y TEST i PWR - więc też odpada. Nie wiem, jak z Arduino - oglądałem zdjęcie płytki, nie wypatrzyłem LED-a - a zwłaszcza napisu PWR obok czegoś, co by choć trochę wyglądało na LED-a.

    Co do płytek stykowych - wypatrzyłem jakąś 830 pól, ma długość 60 - jak układy 4xxx mają do 16 nóżek (2 rzędy po 8), to można na niej zmieścić 7 takich układów, to chyba nawet więcej, niż potrzeba, ale dokładnie policzyć, ile układów może być użytych w najbardziej rozbudowanej wersji.
  • #54
    Keenzoo
    Level 10  
    Dotarł sprzęt od majfrenda z Chin. Urządzenie za 75zł w 100% spełnia moje oczekiwania, ma możliwość ustalenia interwału co ile (od 1h do 7dni) oraz na jaki czas będzie uruchamiana pompa wody (10sek-2min). Pompa ma wydajność 500ml/min. Polecam jeśli ktoś będzie potrzebował takiego sprzętu.
  • #55
    Keenzoo
    Level 10  
    Dotarł sprzęt od majfrenda z Chin. Urządzenie za 75zł w 100% spełnia moje oczekiwania, ma możliwość ustalenia interwału co ile (od 1h do 7dni) oraz na jaki czas będzie uruchamiana pompa wody (10sek-2min). Pompa ma wydajność 500ml/min. Polecam jeśli ktoś będzie potrzebował takiego sprzętu.

    Dodano po 58 [sekundy]:

    Urządzenie z Chin za 75zł spełnia wszystkie założone wymogi. Zasilanie 4xAA lub USB 5V.
