Jak naprawić podświetlenie LED

Eugen Krajczok 02 Gru 2018 19:06 2496 1
  • #1
    Eugen Krajczok
    Poziom 13  
    Witam
    Spora część użytkowników ma problem z naprawą uszkodzonego podświetlenia.

    Może to coś komuś pomoże.

    W połowie października dostałem do naprawy 55 calowy LG, nie pamiętam już jego modelu.
    Klient stwierdził, że przed ok. miesiącem pojawiła się na jasnym tle poniżej prawego górnego rogu ciemna plama, a po jakimś czasie co parę dni białe plamy na całej powierzchni ekranu. No i w końcu po załączeniu tylko krótko mrugnie.

    Jak przestawiałem ten tv, to coś w nim grzechotało.
    Po zdjęciu matrycy i filtrów rozpraszających znalazłem garść soczewek.
    Pozostałe - a jest ich w sumie 84 szt. - odpadały po lekkim dotknięciu.
    W końcu spadły wszystkie.
    No, pomyślałem, będzie zabawa. Uszkodzona była prawa dioda w drugim rzędzie od góry. Ze względu na podświetlenie w systemie PWM diody muszą w jedną stronę świecić a w drugą przewodzić jak zwykła dioda SI.
    Raz zabrakło mi tych diod i zamontowałem normalną i równolegle do niej np. 1n4148 i TV zagrał. Często używam diod odciętych z pasków z demobilu.
    Tak wygląda naprawione podświetlenie jeszcze bez soczewek.
    Jak naprawić podświetlenie LED

    Od dawna do klejenia soczewek używam kleju Technicoll z nałożoną na końcówkę tubki igłę 1mm:
    Jak naprawić podświetlenie LED
    Druga cieńsza igła służy do zabezpieczenia kleju przed zaschnięciem.
    Pozwala to na dokładne umieszczenie kropli kleju na starych punktach.

    Żeby dokładnie trafić w ogniskową soczewki, zasilam naprawianą listwę takim napięciem, by nie oślepiało w trakcie centrowania:
    Jak naprawić podświetlenie LED

    Chciałbym jeszcze poruszyć temat odprowadzania ciepła z ledów.
    Ja w trakcie każdej naprawy odklejam lub odkręcam wszystkie listwy, usuwam starą taśmę klejącą - wg mnie jest to zwykła taśma przejrzysta dwustronnie klejąca - następnie dokładnie czyszczę i odtłuszczam.
    W przypadku w/w telewizora nie miałem obaw o odpadnięcie soczewek. Wystarczy ostrożne podgrzać od spodu blachę opalarką.

    Kleję smarując całą powierzchnię paska klejem AG TermoGlue (zdj. wyżej).
    Klej krzepnie po ok. 2 godzinach.
    Na ewentualnych zagłębieniach usztywniających blachy naklejam pod listwy przed ich klejeniem folię aluminiową 0,2mm, która pełni rolę mostka cieplnego.

    Ot i wszystko.

    Pozdrawiam i mam nadzieję że może komuś pomogłem.

    Dodam jeszcze, że pasek z diodą którą wymieniłem odstawał od blachy ok. 2mm
    Niesamowite badziewie od LG.

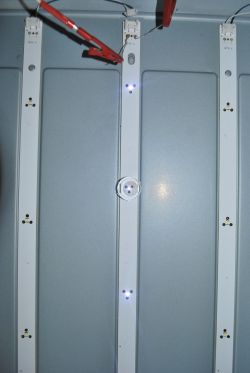

    Na zdjęciu poniżej widać przyklejoną soczewkę.
    Jak naprawić podświetlenie LED
    Tęczowe kręgi to normalne. Ustąpią po założeniu białego tła i filtrów rozpraszających.

    E.Krajczok
