Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

Mrxnnx 20 Gru 2018 01:17 3090 11
  • Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886
    Cześć! Nadszedł dzień w którym zakończyłem swój drugi projekt w życiu, który ma być prezentem pod choinkę. Kolejna okazja żeby podszkolić swoje umiejętności. Przygodę z elektroniką zaczynałem od wzmacniacza tak jak i tutaj robionego na kościach LM3886, bardzo spodobał mi się ich dźwięk zatem postanowiłem zbudować drugi taki wzmacniacz tylko, że z kolumnami.
    O pierwszym projekcie można poczytać tutaj: https://www.elektroda.pl/rtvforum/viewtopic.php?t=3510270&highlight=
    Opiszę trochę co i jak to było z budową i składaniem.

    Kolumny:

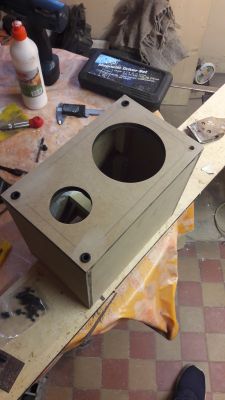

    Zaczynając od kolumn, miałem gdzieś walające się głośniki ze starych Sony SSH-1600, datasheet kolumn jest łatwo dostępny (ja miałem głośniki w wersji na stany zjednoczone, dwudrożne). Na jednym z forów znalazłem objętość obudowy jaką powinna mieć obudowa żeby głośniki miały czym oddychać oraz długość i średnicę bass-reflexu. Po zdobyciu tych informacji zabrałem się za projekt w CorelDraw żeby potem wyciąć obudowę laserem. Została wykonana ona w całości z płyty MDF, z małymi sosnowymi kawałkami dla wzmocnienia konstrukcji.

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

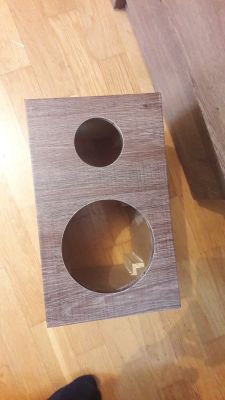

    Potem podjąłem decyzję obklejenia MDF'u na dwa kolory aby pasowały pod meble dla osoby dla której jest prezent. Wybrałem okleiny biały połysk i jakiś ciemny dąb.

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

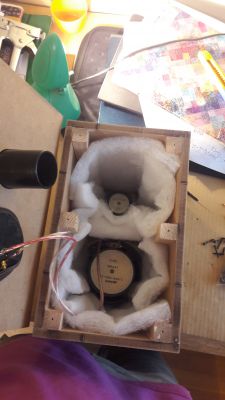

    Zabrałem się za montaż wnętrza oraz uszczelnienie go. Do uszczelnienia obudowy użyłem uszczelek samoprzylepnych do okien. Tak wygląda wnętrze:

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

    Do wytłumienia użyłem wełny poliestrowej.

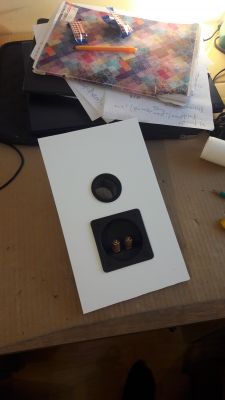

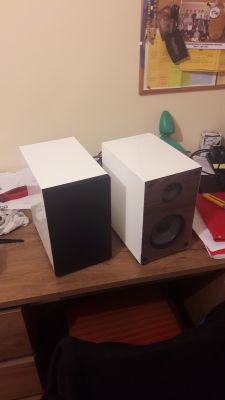

    Na samym końcu wykonałem maskownice (otwory w głośnikach na łączówki było widać na zdjęciach). Wyciąłem na laserze ramkę i naciągnąłem na nią płótno. Dzięki takim zabiegom otrzymałem taki oto efekt:

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886


    Wzmacniacz:

    Wzmacniacz stereo na kościach LM3886 zasilanych zasilaczem symetrycznym, który jest połączony z trafem od Indela 2x24V 160W. Chyba nic prostszego nie ma, ale zacznę od początku.

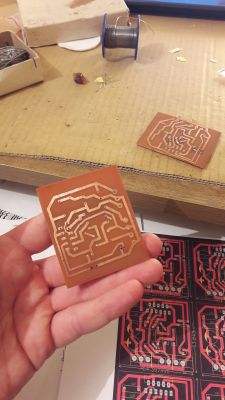

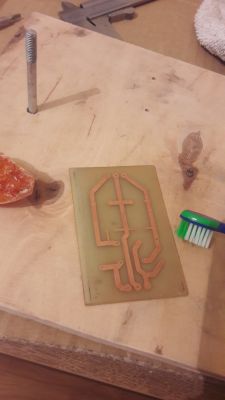

    Płytki wzmacniacza i zasilacza zrobiłem samodzielnie metodą termotransferu. Dzięki temu projektowi nauczyłem się wytwarzać i projektować PCB :)
    Jutro postaram się dodać schemat wzmacniacza i zasilacza oraz ich PCB.

    Zasilacz:
    Prosty zasilacz zrobiony przy użyciu bodajże diod 1N5407.
    Do filtrowania użyłem kondensatorów 4700uF i 100nF MKT

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

    Jutro postaram się dodać zdjęcie samego gotowego zasilacza.

    Wzmacniacze:
    Dwa sprzężone LM3886, płytka oparta o jakiś znaleziony schemat w internecie, postaram się jutro wszystko dodać.

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

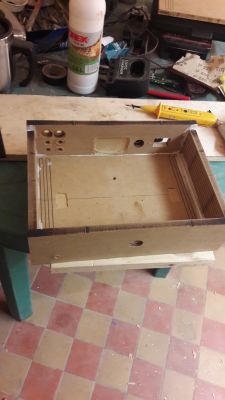

    Po wykonaniu elektroniki wypaliłem w MDF (teraz już wiem, że to materiał fatalny na obudowę) obudowę do wzmacniacza i wszystko upakowałem do środka. Po czym znów okleiłem na kolor biały i dąb aby pasował do kolumn.

    Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886 Zestaw dwóch kolumn (kopia Sony SSH-1600) i wzmacniacza stereo na LM3886

    Tak to wygląda po upakowaniu środka.

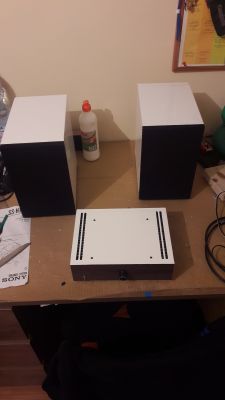

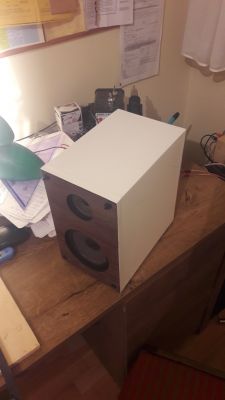

    Nie wiem co jeszcze pisać o tym projekcie, jeżeli o czymś istotnym zapomniałem lub po prostu macie jakieś pytania to zapraszam do dyskusji, a poniżej zdjęcia efektu końcowego. Jestem zadowolony jak i z wyglądu tak i z brzmienia, które bym powiedział jest zaskakująco dobre.
    To tyle z mojej strony, pozdrawiam i życzę dobrej nocy!
