Pneumatyczna zgniatarka do puszek po piwie

tomek_wlkp 22 Gru 2018 17:02 7776 38
  • Pneumatyczna zgniatarka do puszek po piwie

    Witajcie, jako że "produkuję" dość sporą ilość puszek po piwie to postanowiłem zrobić sobie urządzenie zgniatające te puszki...
    Na początku pomysł był, na zrobienie najprościej jak się da. Skoro walały mi się po garażu przeróżne elementy automatyki przemysłowej, to finalnie powstał ten oto wynalazek. :)

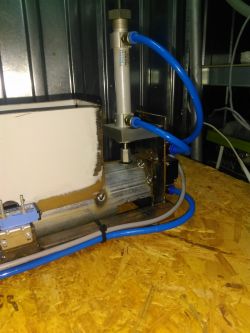

    Zasada działania jest prosta, gdy w zasobniku jest puszka, możemy wcisnąć przycisk "Start cyklu" i siłownik poziomy zgniata puszkę, następnie się cofa, a w międzyczasie siłownik pionowy wybija ją (jedna na dziesięć puszek się klinowała)...
    Gdy w zasobniku podczas pracy przez 5 sekund nie pojawi się puszka, cykl zostaje przerwany ...

    Rozumiem, że zaraz posypie się fala hejtu, że po co do czegoś takiego stosować LOGO itp... Zgniatarka powstała z nudów i z tego, co miałem pod ręką, jedyne koszty, jakie poniosłem to drut i gaz do spawania i jedna tarcza do szlifierki, aby to "zlepić" w całość. :)
