Próba naprawy zestawu audio 5,1 "Philips spa2602/10"

26 Gru 2018 04:45 609 21
  • Poziom 11  
    Witam forumowiczów elektroda.pl
    Posiadam mały zestaw audio 5.1 do PC-ta który ostatnio odmówił posłuszeństwa i przestał działać.
    Dokładnie chodzi o ten zestaw: "Philips spa2602/10"
    Próba naprawy zestawu audio 5,1
    A więc zabrałem się za próbę naprawy tego prostego zestawu i zacząłem od zasilania które nie zgłasza żadnych problemów i daje na wyjściu 2x10V
    Próba naprawy zestawu audio 5,1
    Następnie wylutowałem większość elementów z płyty głównej tego zestawu i je sprawdziłem.
    Na fotce zaznaczyłem których elementów nie sprawdziłem bo nie wiem jak je sprawdzić.
    Próba naprawy zestawu audio 5,1
    A dokładnie mam problem ze sprawdzeniem tranzystorów
    Pierwszy "TDA2030A / LTS1E4HE":
    Próba naprawy zestawu audio 5,1
    Ma pięć nóżek i moim testerem nie mogę go sprawdzić a nie wiem jak to zrobić miernikiem.
    Próba naprawy zestawu audio 5,1
    Tutaj jak widać na fotce podpiąłem tylko dwie nóżki do testera i otrzymałem jakiś wynik.
    Drugi tranzystor to "78L09 / 0GA4 :
    Próba naprawy zestawu audio 5,1
    On ma tylko trzy nóżki więc bez problemu mogę go podpiąć do testera ale on go nie rozpoznaje albo tranzystor jest zepsuty.
    Przede wszystkim chodzi mi jak sprawdzić te dwa tranzystory, w sumie z drugiej strony płytki też są jakieś elektroniczne podzespoły (chyba małe oporniki)
    Próba naprawy zestawu audio 5,1
    Ale nimi się będę martwił na końcu jak sprawdzę te dwa tranzystory a okażą się dobre.
    Jak widać moja wiedz jest dosyć poważnie ograniczona i dlatego potrzebuje Waszej pomocy.
    Z góry dziękuje za pomoc i życzę udanych świąt.
  • Serwerowe OpowieściSerwerowe Opowieści
  • Pomocny post
    Poziom 35  
    Witam. Nie są to tranzystory. TDA2030A to wzmacniacz mocy (końcówka mocy), a 78L09 to stabilizator napięcia 9V.
    Wpisz w gogle a wszysko się dowiesz jak sprawdzić i gdzie zrobić pomiary gdy te elementy będą wlutowane a płyta główna zasilona.
    Warto zrobić pomiar na tych dużych kondensatorach. Czy wogóle się włącza ten zestaw? Może wyłącznik lub przewód uszkodzony. A dlaczego ucięty jest ten przewód?
  • Poziom 11  
    "Nie są to tranzystory. TDA2030A to wzmacniacz mocy (końcówka mocy), a 78L09 to stabilizator napięcia 9V.
    ----------------------------------------------------------------------------------------------------------------------------------------------------------------
    Wielkie dzięki "rnb_bolii" za tak szybką i pomocną odpowiedz.
    Dobrze wiedzieć że to nie tranzystory bo jak napisałeś/aś mogę je teraz spokojnie sprawdzić w wujku Google jak się za nie zabrać.
    Te duże kondensatory sprawdzałem ale wlutowane i nie wiedziałem że można je sprawdzić a nawet trzeba bez wylutowywania.
    Zestaw się włącza bo na potencjometrze świeci się dioda zresztą transformator już sprawdziłem ,
    Co do uciętego przewodu to sam go ciachnąłem żeby mieć wygodniej przy wylutowywaniu podzespołów.
    Jedyny i najważniejszy problem to brak reakcji głośników mimo podłączonego źródła audio.
  • Pomocny post
    Poziom 35  
    Są dwa układy scalone. IC1 to przedwzmacniacz, ten drugi nie wiem. Podaj co na nich pisze. Tam też trzeba zrobić pomiar czy przychodzi zasilanie.
  • Serwerowe OpowieściSerwerowe Opowieści
  • Pomocny post
    Poziom 43  
    kriss1974 napisał:
    zabrałem się za próbę naprawy
    Nie mając żadnych podstaw, czy nawet ochoty by zanim się wsadzi łapki w jakieś urządzenie zmierzyć "siły na zamiary".
    Odczytałeś oznaczenie TDA 2030? Odczytałeś. Nie wiesz co zacz? Wpisz w szukajkę i zobacz.
    Znajdziesz DS (data sheet) tego układu, a w niej aplikację (typowy sposób podłączenia) Według niej możesz sprawdzić układ; czy ma odpowiednie napięcia (i jakie) na poszczególnych nogach i która to noga numer 1 a która 2 itd. Podobnie pozostałe "niewiadome" elementy...
    To akurat nie boli.
    Zabawa się zacznie dopiero gdy jakiegoś napięcia nie będzie lub będzie nie takie jak powinno - bo tu ju należy tę podstawową wiedzę posiadać i umieć ją wykorzystać. Wymiana elementów "na ślepo" - bez analizy działania układu spowoduje tylko kumulację kosztów naprawy, które mogą bardzo szybko przekroczyć wartość nowego sprzętu - to tak gwoli wyjaśnienia.
    kriss1974 napisał:
    Te duże kondensatory sprawdzałem ale wlutowane i nie wiedziałem że można je sprawdzić a nawet trzeba bez wylutowywania.
    Czy tylko ja nie widzę tu różnicy? Na marginesie - kondensatory można sprawdzić (przynajmniej podstawowe pomiary) BEZ wylutowywania, ale - jak wyżej - należy mieć minimum wiedzy by móc zinterpretować wynik pomiaru.
    czarno widzę rychły koniec naprawy (jeśłi już to koniec sprzętu raczej) jeśli z każdym podstawowym "problemem" będziesz generował kolejny post.
    NAJPIERW nauka, potem praca. Inaczej się nie da.
  • Poziom 11  
    rnb_bolii napisał:
    Są dwa układy scalone. IC1 to przedwzmacniacz, ten drugi nie wiem. Podaj co na nich pisze. Tam też trzeba zrobić pomiar czy przychodzi zasilanie.


    Dzięki "rnb_bolii" za Twoja pomoc.
    Już znalazłem sposób jak sprawdzić te wzmacniacze mocy TDA2030A.
    https://youtu.be/q2FClWb5Jb4?list=WL&t=96
    Co do tych układów scalonych IC1 to ich się chyba obawiam najbardziej bo wyglądają na dość skomplikowane ale jeśli da się je jakoś zdiagnozować to by było na pewno mega pomocne.
    A więc tak, ten większy po prawej ma oznaczenie "BT3758 / 11BAG
    Próba naprawy zestawu audio 5,1
    A drugi to 4558D / Y1F04CW
    Próba naprawy zestawu audio 5,1

    Ponownie dziękuje za szybka odpowiedz i przepraszam że tak późno odpowiadam ale po cało nocnej walce z pomiarami większości elementów tego wzmacniacza poszedłem spać.
  • Poziom 43  
    BT wygląda mi na rodzaj "klucza"/przełącznika sygnałów, ale mogę się mylić (szukając na szybko nie znalazłem DS tego układu), natomiast ten drugi 4558D to podwójny wzmacniacz operacyjny audio. Do odnalezienia w większości stron z kartami katalogowymi, i do zastąpienia (o ile uszkodzony) na praktycznie każdy podwójny wzmacniacz operacyjny...
    http://pdf.datasheetcatalog.com/datasheets2/21/211170_1.pdf
  • Poziom 11  
    398216 Usunięty napisał:
    Odczytałeś oznaczenie TDA 2030? Odczytałeś. Nie wiesz co zacz? Wpisz w szukajkę i zobacz.


    Dzięki za pomoc "398216 Usunięty" i twarde sprowadzenie na ziemię.
    Naprawa tego sprzętu w byle jakim serwisie przekracza jego wartość.
    Nie lubię też wyrzucać wszystkiego co doznało jakiejkolwiek usterki bo ze strony ekologicznej nie wygląda to najlepiej, nieraz wystarczy wymienić kilka niedrogich części żeby dalej móc się cieszyć przez kolejnych parę lat z naszego sprzętu.
    Wiem że dla elektroników jestem "pośmiewiskiem na sali" ale jestem gotów na to pośmiewisko bo raczej mi zależy.
    Jak widać jestem na etapie wylutowywania wszystkiego po kolei żeby znaleźć uszkodzony element więc wszelkie rady które mi podpowiedzą że np. niektórych elementów nie muszę wylutowywać żeby je sprawdzić albo które sprawdzać w pierwszej kolejności bo są np. bardziej podatne na uszkodzenie są dla mnie na wagę złota.
    Oczywiście wygodniej by było reperować takie urządzenie po uprzednio przestudiowanej elektronice ale takie podejście raczej mnie zniechęca niż motywuje bo nieraz w życiu po prostu nie ma czasu na zgłębienie całej danej dziedziny takiej jak np. elektroniki. Może podpowiesz mi czego mniej więcej powinienem się nauczyć żeby było mi wygodniej przy takich naprawach.
    Obiecuję nie zadawać mega głupich pytań (chociaż w oczach elektronika chyba często takie będą) i częściej używać wujka Google niż zawracać tu ludziom głowy.
    Ale jednak bez Waszej pomocy się nie obejdzie.
    Próbuję zrozumieć to co mi napisałeś bo wygląda na dosyć ważne i pomocne
    "Odczytałeś oznaczenie TDA 2030? Odczytałeś. Nie wiesz co zacz? Wpisz w szukajkę i zobacz.
    Znajdziesz DS (data sheet) tego układu, a w niej aplikację (typowy sposób podłączenia) Według niej możesz sprawdzić układ; czy ma odpowiednie napięcia (i jakie) na poszczególnych nogach i która to noga numer 1 a która 2 itd. Podobnie pozostałe "niewiadome" elementy"
    Czyli jak wpiszę w Google np."TDA 2030" (dopisywać DS przed albo po ?) to znajdę pełne info o tym elemencie, i o co chodzi z tą aplikacją, czy to jest jakaś przenośnia do schematu ?
    W sieci znalazłem taki schemat, czy według niego powinienem dokonać pomiaru ?
    Próba naprawy zestawu audio 5,1
    Wiem że bez wgłębienia się w elektroniczny świat nigdy nie zrozumiem z tego schematu np. która nóżka jest pierwsza a która druga i gdzie te nóżki na tym schemacie w ogóle są.
    Do pomiaru znalazłem też filmik na YouTube.
    https://youtu.be/q2FClWb5Jb4?list=WL&t=96
    Chyba on będzie na początek dla mnie bardziej zrozumiały.

    Dodano po 4 [minuty]:

    398216 Usunięty napisał:
    BT wygląda mi na rodzaj "klucza"/przełącznika sygnałów

    Dzięki, teraz spróbuję znaleźć w sieci sposób na zdiagnozowanie tych elementów.
  • Poziom 43  
    kriss1974 napisał:
    Może podpowiesz mi czego mniej więcej powinienem się nauczyć żeby było mi wygodniej przy takich naprawach.
    Podstaw Kolego...podstaw... Naprawdę taką wiedzę można należy zdobywać latami, i nie da się w kilku postach (czy nawet w wielostronicowym temacie) przekazać wszystkie wiadomości. Nie chodzi tu o sprawdzanie jakiegoś elementu (bo w większości to można znaleźć w sieci), ale możliwość interpretacji wyników pomiarów, które mogą się różnić w realnym układzie - i to niezależnie czy element "siedzi" w płytce, czy nie. Po prostu możliwości uszkodzeń jest zbyt wiele, by można było jednoznacznie w jednym zdaniu określić co wskazuje na 100% uszkodzenie a co nie. Przy braku DS jakiegoś układu każdy elektronik posiłkuje się tym, co widzi na płytce - jak jest podłączony układ, do czego (jakie sygnały) gdzie ma (i jakie) doprowadzone zasilanie itp.
    Przykładowo - zdecydowana większość podwójnych wzmacniaczy operacyjnych ma wejścia i wyjścia na tych samych nóżkach - niezależnie od typu czy producenta. Niestety - czy to w wypadku WO (wzm.operacyjnego) czy wzmacniacza mocy (TDA 2030 w Twoim wypadku) można podłączać taki układ na różne sposoby, przy użyciu różnych wartości elementów czy w zależności od zasilania. Takich możliwości również jest sporo - doświadczony elektronik wystarczy, że spojrzy na płytkę prześledzi kilka podstawowych połączeń i ma już mniej więcej jasność co i jak ma sprawdzać dalej.
    Wiem - serwisy jako takie bywają drogie. Ale czy na pewno wszystkie? Sprawdzałeś? Pytałeś? Wątpię. A niestety; żaden porządny serwis nie powie Ci ile może kosztować dana naprawa bez sprawdzenia - zdiagnozowania sprzętu. Trafiają się serwisy, które takie naprawy traktują per noga" czyli podają cenę z sufitu byle odpędzić klienta, bo bywa, że ilość pracy jest duża, a więc zajmuje sporo czasu, podczas gdy zarobek (jeśłi rzetelnie się podejdzie do naprawy) nie może być duży. Czasem trzeba spędzić kilka godzin na szukanie uszkodzenia, demontaż/montaż urządzenia i zarobić 50 zł, podczas gdy w innym sprzęcie czas na poszukiwania uszkodzenia liczy się w minutach a koszt części na pojedyncze złotówki i też można za to wziąć (przykładowe) 50 zł...
    Nie mając podstaw, nie mając doświadczenia ryzykujesz - nie dość, że zbędne powiększanie kosztów (jeśłi np. wymienisz dobry element na dobry), to dodatkowo ryzykujesz że sam przyczynisz się do powiększenia uszkodzeń - wystarczy, że źle polutujesz jakiś pad, albo przez nieznajomość elementu wlutujesz go nieprawidłowo.
    Nie mam zamiaru Cię zniechęcać - nie. Jeśłi jesteś zdeterminowany, to żadne tłumaczenia czy realne argumenty i tak nie trafią. Rzecz jednak w tym co pisałem wyżej. Nie zawsze można w jednym czy kilku postach podać sposób naprawy, a Ty jako laik w tej dziedzinie możesz narobić dodatkowego bigosu.
    Na forum widuje się od czasu do czasu podobne tematy - ciągną się przez kilkanaście stron i albo Autor rezygnuje bo stracił cierpliwość, albo rezygnują pomagający; bo trudno przed odpowiedzią przypominać sobie całą historię naprawy, czy przewidzieć co Autor tematu mógł zrobić źle a jest to czasem konieczne...
    Nie masz Kolegów znających się bardziej na elektronice? Czasem taka pomoc (bo jest możliwość fizycznego sprawdzenia sprzętu) jest bardziej przydatna niż dziesiątki stron postów...
  • Poziom 35  
    Wlutuj te elementy do płyty tak jak były. Podłącz i zrób pomiary wzgl masy. 78L09 na pierwszej i ostatniej nodze jakie napięcie? Potem na TDA 3 i 5 noga jakie napięcie? 4558 8 noga jakie napięcie ? Uważaj żeby nie zrobić zwarcia sondą miernika !
    Nie mamy aplikacji scalaka BT.... ale też możesz sprawdzić czy przychodzi do niego zasilanie.
  • Poziom 11  
    Przepraszam że mnie nie było jakiś czas ale spotkała mnie nietypowa sytuacja bo straciłem na cały dzień połączenie z siecią.
    Miesiąc temu dostałem przez telefon lepszą ofertę pakietu internetowego od nowego dostawcy więc się zgodziłem ale jak mój poprzedni dostawca się o tym dowiedział to dał mi po miesiącu jeszcze lepszą ofertę wiec wróciłem do mojego poprzedniego dostawcy ale problem w tym że przez miesiąc już byłem u nowego i powrót do tego poprzedniego spowodował że przez cały dzień byłem odcięty od świata ale teraz za to płacę za światłowód 10 a nie jak wcześniej 30 Euro. na miesiąc.
    SoRRy że Wam zawracam głowy nie na temat.

    Dodano po 11 [minuty]:

    398216 Usunięty napisał:
    Podstaw Kolego...podstaw...

    Ponownie dziękuję "398216 Usunięty" za konstruktywne opisanie kawałka chleba przeciętnego elektronika który na pewno nie jest łatwy bo jak napisałeś wiedzę musi zdobywać latami, wystarczy spojrzeć na byle jaki schemat elektroniczny żeby zrozumieć że po pierwsze trzeba posiąść dosyć rozciągła wiedzę żeby go odczytać a po drugie na pewno taka osoba nigdy się nie nudzi w pracy przy tak wielu połączeniach i kombinacjach jakie daje elektronika.
    Ja mieszkam we Francji gdzie ludziom się trochę w tyłkach poprzewracało bo wiele rzeczy wyrzucają przy drobnej usterce do śmieci a nas polaków próbują pouczać w sprawach ekologi, a urządzeń poniżej wartości 100 Euro to nawet nie ma co zanosić do naprawy.
    Co do napraw na forum to kiedyś udało mi się tu naprawić zasilacz do PC-ta chociaż trwało to kilka miesięcy, co jakiś czas zadawałem pytania i jakoś szedłem do przodu chociaż na początku byłem trochę przerażony tym na jakie głębokie wody się rzuciłem.
    Moim zdaniem nawet jak jakaś naprawa na forum nie dojdzie do skutku to nigdy nie jest to zmarnowany czas wszystkich biorących w niej udział osób bo osoba naprawiająca zawsze zdobywa wiedzę a osoby pomagające często przy okazji dzielą się miedzy sobą pewnymi spostrzeżeniami więc też wychodzą raczej na jakiś plus, nie mówiąc już o innych z sieci osobach które odwiedzają takie posty po jakimś czasie i też dostają tam zawsze jakieś potrzebne im informacje.
    Mi się wydaje że jeżeli widać że ktoś zadaje jakieś w miarę sensowne pytania to każda pomoc będzie dla niego zawsze przydatna na przyszłość. Oczywiści takie osoby powinny bardziej uważać żeby sobie nie zrobiły krzywdy w postaci porażenia prądem.
    Gdybym był w Polsce to na pewno bym znalazł jakiegoś znajomego z którym bym pogrzebał w tym zepsutym układzie audio a tak to na zachodzie to nie to co w domu.

    Dodano po 7 [minuty]:

    rnb_bolii napisał:
    Wlutuj te elementy do płyty tak jak były. Podłącz i zrób pomiary wzgl masy. 78L09 na pierwszej i ostatniej nodze jakie napięcie? Potem na TDA 3 i 5 noga jakie napięcie? 4558 8 noga jakie napięcie ? Uważaj żeby nie zrobić zwarcia sondą miernika !
    Nie mamy aplikacji scalaka BT.... ale też możesz sprawdzić czy przychodzi do niego zasilanie.


    Bardzo Ci "rnb_bolii" dziękuje że ciągniemy tą naprawę do przodu.
    Będę miał dwa pytania, a więc jeśli chodzi o tą masę to miernik mam podłączyć do płytki którą naprawiam czy gdzieś na zewnątrz np. do grzejnika ?
    A może masa to ta gruba ścieżka ?
    Próba naprawy zestawu audio 5,1
    Wiem że to pytanie może być dość dziwne ale wolę zapytać zanim coś zrobię żebym był pewny że niczego nie zepsuję.
    A jeśli chodzi o układ "4558" to ósma noga to będzie ta na dole po prawej ?
    Taka jest kolejność:
    Próba naprawy zestawu audio 5,1
  • Pomocny post
    Poziom 23  
    Kolejność liczy się inaczej, w lewym dolnym rogu masz 1, prawy dolny 4, prawy górny 5, lewy górny 8.
    Niepotrzebnie ruszałeś te końcówki, szanse na to, że padło 6 na raz, są prawie zerowe. Ogólnie taki wzmacniacz to przecież kilka kanałów analogowych i jeżeli przestały działać jednocześnie wszystkie, to albo problem jest gdzieś w zasilaniu, albo w sterowaniu całością.
  • Poziom 11  
    GrandMasterT napisał:
    problem jest gdzieś w zasilaniu, albo w sterowaniu całością.

    Dzięki "GrandMasterT" za pomoc.
    Jeśli chodzi o zasilanie to zostało sprawdzone i ma tak jak jest w schemacie 2x10V a co do sterowania to chodzi o te dwa układy , mniejszy 4558D i większy BT3758 ?
    Po wyżej użytkownik "rnb_bolii" zaproponował mi ich pomiar względem masy ale nie wiem o którą masę chodzi więc był bym wdzięczy za następną podpowiedz w tym temacie.
    Też jest stabilizator napięcia 78L09 którego nie mogłem zmierzyć testerem a w sieci nie znalazłem żadnych wskazówek jak go przetestować więc miernikiem na pomiarze diody wykonałem taki pomiar:
    Próba naprawy zestawu audio 5,1 Próba naprawy zestawu audio 5,1 Próba naprawy zestawu audio 5,1 Próba naprawy zestawu audio 5,1
  • Poziom 23  
    Wlutuj ten układ tam gdzie był, prawdopodobnie względem środkowej nóżki, patrząc od przodu po prawej będzie 9V (powinno być) po lewo jakieś wyższe napięcie. To od razu kwestionuje Twoje pomiary głównych napięć zasilających, bo taki 7809 potrzebuje pewnie z 2V różnicy napięć do działania, piszesz o 2x10V a gdzieś tam jednak musi być co najmniej 11, przypuszczam że więcej.
  • Poziom 25  
    BT3758 to sześciokanałowy regulator głośności. A ja zapytam czy przypadkiem w pilocie nie ma włącznika tego zestawu?
  • Poziom 43  
    kriss1974 napisał:
    Jeśli chodzi o zasilanie to zostało sprawdzone i ma tak jak jest w schemacie 2x10V
    Tak - 2x10V tyle że AC... Mierz napięcia NA WYJŚCIU MOSTKA prostowniczego. Oczywiście pomiary względem masy.
    kriss1974 napisał:
    w sieci nie znalazłem żadnych wskazówek jak go przetestować

    Myślenie nie boli... Nota katalogowa jest w sieci dostępna. Wystarczy więc sprawdzić która nóżka to wejście zasilania, która masa a która wyjście i zmierzyć. Zmierzyć napięcia i podać wynik. MASA to masa. Wspólna "szyna" względem której dokonuje się wszystkich (chyba, ze wyraźnie zaznaczono inaczej) pomiarów. Przeważnie jest to odczep transformatora względem którego masz te 2x10V ~.
  • Poziom 11  
    elektryk112 napisał:
    w pilocie nie ma włącznika tego zestawu?

    Z tyłu obudowy jest włącznik a w pilocie na kablu jest sterowanie głośnością.

    Dodano po 6 [minuty]:

    398216 Usunięty napisał:
    Tak - 2x10V tyle że AC... Mierz napięcia NA WYJŚCIU MOSTKA prostowniczego. Oczywiście pomiary względem masy.

    Pomiar zasilania:
    Próba naprawy zestawu audio 5,1 Próba naprawy zestawu audio 5,1
    Próba naprawy zestawu audio 5,1

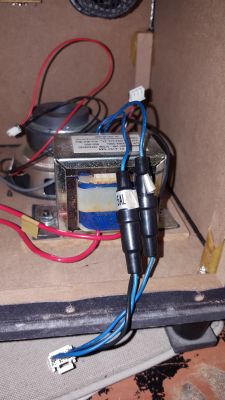

    Czy masa to ten czarny kabel pomiędzy dwoma niebieskimi które są fazami ?
    Z tyłu są dwa czerwone które doprowadzają 230V.
  • Poziom 43  
    kriss1974 napisał:
    Czy masa to ten czarny kabel pomiędzy dwoma niebieskimi które są fazami ?
    Jeżeli mierzyłeś właśnie w ten sposób (jeden przewód od miernika do czarnego a drugi do niebieskich) -TAK.
    Wynika w każdym razie że z naprawą (biorąc pod uwagę Twój miernik...) może być ciężko.
    Może zainwestuj kilkanaście złotych w jakiś najprostszy, który da większą pewność co do wyników pomiarów?
    398216 Usunięty napisał:
    Mierz napięcia NA WYJŚCIU MOSTKA prostowniczego.

    Prosiłem o pomiar napięcia stałego na wyjściu mostka - diod prostowniczych na płycie głównej tuż przy gnieździe zasilania (tego trzy pinowego) na płycie. Możesz też zmierzyć na samych kondensatach prostownika. Oczywiście napięcie stałe - DC.
  • Poziom 11  
    398216 Usunięty napisał:
    biorąc pod uwagę Twój miernik

    Mam też inny miernik, odrobinę dokładniejszy.
    Teraz jestem poza domem więc później wrzucę te pomiary.
    Wiec czarny przewód będzie masą ?
  • Poziom 43  
    kriss1974 napisał:
    Wiec czarny przewód będzie masą ?

    Tak.
  • Poziom 11  
    rnb_bolii napisał:
    zrób pomiary wzgl masy

    SoRRy że się tak ociągałem z tymi pomiarami ale miałem mały problem z zatrybieniem gdzie jest masa ale już wszystko kumam.
    Ok podaje wyniki.
    układ "4558D" ósma noga .039
    -//- "78L09" 1 noga .351... 2 noga .394
    -//- "TDA2030A" 3 I 5 noga
    (nr.1) 3 noga .119 5 noga .334
    (nr.2) 3 noga 0... 5 noga .0 44
    (nr.3) 3 noga 0... 5 noga .044
    (nr.4) 3 noga 0... 5 noga .045
    (nr.5) 3 noga 0... 5 noga .045
    (nr.6) 3 noga 0... 5 noga .046
    Próba naprawy zestawu audio 5,1
    Pomiar robiony na DC
    Próba naprawy zestawu audio 5,1
    TE POMIARY SĄ NIEWAŻNE BO NIE ZAUWAŻYŁEM ŻE POLECIAŁY DWA BEZPIECZNIKI.
    Zrobiłem błąd wylutowywując wszystkie podzespoły bo prawdopodobnie przy ich wlutowywaniu zrobiłem gdzieś zwarcie i przez to lecą bezpieczniki.
    Mogłem najpierw spytać się Was a nie wszystko wylutowywać, nauczka na przyszłość. Może uda mi się znaleźć miejsce zwarcia ale raczej nie będzie to łatwe więc dziękuję Wam za poświęcony mi czas bo istnieje spora szansa że przy moich kwalifikacjach już sobie z tym problemem nie poradzę.
    Szampańskiego nowego roku.
  • Pomocny post
    Poziom 43  
    kriss1974 napisał:
    Zrobiłem błąd wylutowywując wszystkie podzespoły bo prawdopodobnie przy ich wlutowywaniu zrobiłem gdzieś zwarcie i przez to lecą bezpieczniki.
    Mogłem najpierw spytać się Was a nie wszystko wylutowywać

    Przez grzeczność nie zaprzeczę... No i (co zawsze powtarzam) najpierw należy wiedzieć co i jak sprawdzać, a dopiero potem brać się za sprawdzanie. Czyli innymi słowy: Najpierw podstawy, potem grzebanie w sprzęcie.
