Lutownica bazująca na grotach JBC C245

noel200 06 Jan 2019 09:47 8166 16
  • Lutownica bazująca na grotach JBC C245
    Witam, przestawiam dziś swój projekt lutownicy opartej na grotach JBC.
    Są to świetne groty, super się nimi lutuje i choć kosztują 100-150zł za sztukę uważam, że są warte swojej ceny.
    Znajomy okazyjnie kupił kilka sztuk na olx, ale nie ma stacji od JBC.

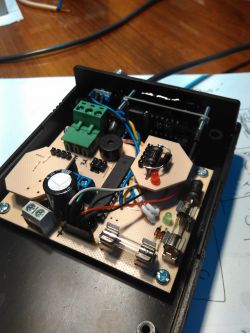

    Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245
    Kilka projektów płytki, kilka dni pisania programu i jest.
    Właściwie to nie wiem nad czym tu się rozpisywać. Atmega 8, odczyt termopary na wzmacniaczu OPA i zewnętrzny zasilacz od jakiegoś laptopa dający 15V i 4A.
    Program w bascomie bo wtedy jeszcze pisałem w bascomie. Lutownicy używam dwa lata i działa bardzo dobrze. Nagrzewa się w kilka sekund, od razu "rozpoznaje" obciążenie w postaci odbioru ciepła i zwiększa moc dostarczaną do grzałki, więc pobielanie PCB z litą miedzią 70um nie stanowi problemu.
    Na dobrą sprawę można zrobić jakiś opis panelu, ale tam jest jedno pokrętło, którym reguluje się temperaturę i nic więcej.
    Rączkę zaprojektowałem sam i jest wytoczona z poliacetalu na tokarce numerycznej. Ale można użyć gotowej. W TME jest za "jedyne" 320zł.
    https://www.tme.eu/pl/details/jbc-t245-a/stacje-lutownicze-czesci-zamienne/jbc-tools/t245-a/
    Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245
    Użyłem gotowej obudowy, bo wtedy jeszcze nie miałem drukarki 3D i w środku było tyle miejsca, że włożyłem do środka trzy ogniwa litowe 18650. Zasilacz jak jest podłączony to zasila lutownicę i ładuje ogniwa. Odpięcie zasilacza powoduje natychmiastowe przełączenie przekaźnika i zasilanie stacji z baterii. Jest oczywiście bms i woltomierz do sprawdzenia poziomu napięcia na ogniwach.
    Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245 Lutownica bazująca na grotach JBC C245






    W załączniku schemat, płytki i program w bascomie.
    Pozdrawiam Łukasz
