Gramofon Daniel - Powrót ramienia po skończeniu odtwarzania

Question

Witam posiadam gramofon Daniel niestety nie do końca sprawny po zakończeniu płyty ramię nie podnosi się i nie wraca wiem  że za to dopowiada układ z ...

Anonymous · Accepted Answer

Cześć. Obejrzałeś fotoopornik czy tylko zmierzyleś?

Anonymous · Accepted Answer

Cześć. Otóż odpaliłem swojego Daniela.Maszyna ruszyła, ale gdy dojechała do końca płyty nic się nie zadziało, rozgrzebałem, obejrzałem fotoopornik (skorodowany) bardziej niż ten ze zdjęcia w pierwszym poście. Mialem na warsztacie emanuela na części, przełożyłem fotoopornik i auto stop zadziałał.

Gramofon Daniel - Powrót ramienia po skończeniu odtwarzania

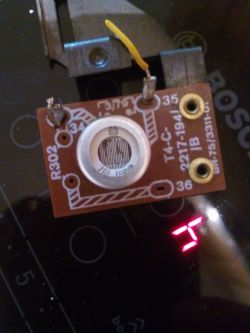

Na pierwszym zdjęciu mocno skorodowany fotorezystor, zmierzyłem go i ma przejście i reaguje na światło czyli niby sprawny ale ramienia nie podnosi. Na drugim zdjęciu zaznaczyłem gdzie zrobiłem pomiar pin 35, Nie odkręcałem płytki z sensorami i nie szukałem T137(jeśli będzie taka potrzeba to się dobiorę do tego). Na trzecim zdjęciu napięcie przy zasłoniętym fotooporniku (0v)a na czwartm przy odsłoniętym(7V).Sprawdź te wartości, moim zdaniem masz uszkodzony fotoR. Chociażby dlatego,że gdy palcujesz bazę T137 przywierasz do masy szczątki napięcia przechodzącego przez zaciemniony ale nie trzymający już wartości fotoR. Gdybyś potrzebował jakieś inne pomiary mam rozgrzebany sprzęt na warsztacie. Mam namiary na dobry zamiennik, to częsta wada w gramofonach unitry w których stosowano system autostopu na fotoR zwłaszcza tych najstarszych.Pozdrawiam.

Anonymous · Accepted Answer

A nie powinny być 6v?

Dodano po 3 [godziny] 53 [minuty]:

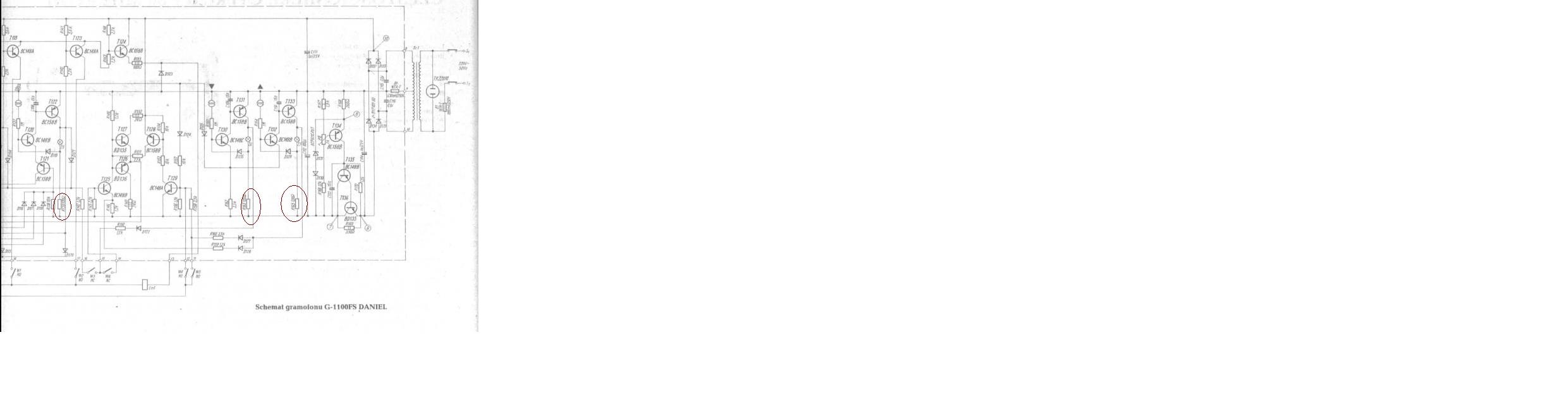

Cześć. Znalazłem schemat Daniela w wersji z żarówkami na 6v w sensorach. Różni się od wersji na 12v dodatkowymi rezystorami szeregowo z żarówkami(zaznaczyłem kółeczkami). Sprawdź czy masz te oporniki?

Sorry za jakość.

sherman34 · Answer

Uruchom gramofon na dowolnej prędkości i bez opuszczania igły przesuwaj powoli, nie używając zbytniej siły, ramię w kierunku "końca płyty" jeśli układ w końcu zareaguje to wszystko jest OK, trzeba tylko wyregulować mechanicznie położenie sensora. W moim egzemplarzu ramię wracało dopiero po przesunięciu jakieś 5mm bliżej środka talerza.
W innym egzemplarzu z jakim miałem do czynienia ramię wracało przed końcem płyty, szczególnie w przypadku singli.

See also:
16.04.2022 Lampowa sonda detektorowa/demodulacyjna
12.04.2022 Sonda pomiarowa do TESLA BS 367 Signal Tracer
10.05.2020 Grid Dip Meter - Doświadczenia, konstrukcje, pomysły.
02.06.2019 Dallas Rangemaster Treble Booster na tranzystorze TG5 Wersja Druga

pietia1961 · Answer

Tak reaguje na sensor STOP i na wszystkie inne prawidłowo , po zakończeniu płyty powrót tylko przez ręczne dotknięcie sensora STOP.
C104,C117,R121,R120,R122 wymienione na nowe chociaż stare trzymały parametry jeżeli dotknę palcem z "ręki" do do bazy T137 powrót ramienia następuje , może ktoś wie jakie napięcie powinno pojawić się na bazie tranzystora ?

Dodano po 39 [minuty]:

Foto opornik wyjąłem i odkurzyłem.
Pod wpływem światła zmienia oporność .
Ramie ręcznie przesuwam bez opuszczania igły w lewo/prawo nad fotorezystorem, czekam czy zadziała i nic ,napięcia wszędzie na podzespołach zmieniają się w momencie przysłaniania foto opornika.

Anonymous · Answer

Cześć mam Daniela, zmierzę ale wieczorem dopiero. Jesteś pewny, że przesłona auto stop ustawiona jest prawidłowo?.

pietia1961 · Answer

Z góry dziękuje ale nie śpiesz się muszę pilnie wyjechać , do gramofonu wrócę we wtorek pozdrawiam.

pietia1961 · Answer

Witam ponownie , odkręciłem płytkę z żarówką i foto opornikiem .
Okazało się, że są zimne luty.
Teraz przy szybkim przesunięciu ramienia ręką układ działa i ramie wraca.
Lecz przy normalnym odtwarzaniu płyty , na końcu nie następuje powrót.
Płyta kręci się ,a ramie nie powraca.

Anonymous · Answer

Cześć. Czy zmieniałeś żarówkę, czy jest oryginał, czy żarówka jest w układzie szeregowo z rezystorem? jeśli tak to jaka wartość R tam jest? To powinno być na tej płytce wszystko, tylko z drugiej strony. Jutro wrzucę schemat jak to wygląda w moim danielu.

pietia1961 · Answer

Zamówiłem nową żarówkę i foto opornik, dam znać jak zamontuje.

pietia1961 · Answer

Jestem ponownie , wymieniłem żarówkę i foto opór na nowe ,bez zmian ramie jeżeli szybko poruszam " z ręki "podnosi się i wraca
A jeżeli normalnie odtwarzam płytę (różne 6szt) ,ramie nie podnosi się i nie wraca,przysłona nie uszkodzona zasłania prawidłowo foto opór. Wymieniłem wszystkie elementy elektroniczne w tej części ,oporny typ strasznie.

Anonymous · Answer

Cześć.Oporny typ faktycznie, pozostaje wymienić sam T jesli się wstrzymasz do jutra zrobię pomiary napięć na samym T.

pietia1961 · Answer

Tak pozostał tylko tranzystor,kabelki posprawdzane,połączenia i luty również.Już myślałem o jakimś wyłączniku mechanicznym na końcu, jeżeli normalnie nie ruszy.

Anonymous · Answer

Powiedz mi Szanowny kolego, zaroweczka jest na 12v czy na 6v?

pietia1961 · Answer

Założona jest 6V/50mA , taka jaka była wcześniej.

pietia1961 · Answer

U mnie na T137 są takie .żarówka nie zasłoniętaB-13,7VE-13,9VC-1VJeżeli włączę ramie , talerz się kręci ,żarówka nie zasłonięta , zmiana następuje tylko na C-0,5V.

Anonymous · Answer

Cześć. Wykonałem pomiary:
Gramofon w trakcie odtwarzania:
E 11.08
B 10.65 (jak dotykam sądą jest reakcja, podnosi ramie)
C 0
Gramofon w spoczynku:
E 11.08
B 10.51
C 0.77
Zmierzylem też prąd: 0.77 mA między pinem od foropornika a przewodem do bazy T137 przysiada w trakcie unoszenia i wraca do wartości, jak silnik startuje. Wartosci nap. są na - . Sprawdź napiecia w punktach 7,8,9, ze schematu, strasznie masz wysokie napiecie, ponad 13V ?

pietia1961 · Answer

Dziękuję za pomoc.

pietia1961 · Answer

Po ustawieniu napięć zgodnie ze schematem, ramie przestało opadać.Powrotu po zakończeniu płyty nadal nie ma .

Anonymous · Answer

O typ oporny, sprawdź żarówki w sensorach czy wszystkie są jednakowe.

pietia1961 · Answer

Tak żarówki wszystkie nowe 12V/50mA , na starych tak samo multimetr sprawny.
Kondensatory w zasilaniu nowe.
Taki zielony z elektroniki to ja nie jestem, a tu przypadek ciekawy.

Sprawdziłem tekst Ortograf.pl

pietia1961 · Answer

Ten schemat od Ciebie zgadza się z moją płytką Ja mam schemat z żarówkami 12V , ktoś wcześniej założył takie właśnie .Teraz muszę je wymienić .

pietia1961 · Answer

Nie będę kombinował póki co, zamówiłem 6V.

Anonymous · Answer

Porównałem te schematy dokładniej, trzeba 6v najprościej będzie.

pietia1961 · Answer

Ramie podnosi się i wraca ,ale oczywiście jest raz na 10 odtworzeń nie podnosi na tej samej płycie chyba tak zostawię szkoda zdrowia , dziękuje za pomoc .

Anonymous · Answer

Miałem podobny problem w gramofonie Artur WG-903 (Znacznie prostsza konstrukcja bez mechanizmu wracania ramienia). Jak ramię było na środku płyty napęd powinien się wyłączać a tak się nie działo, dokładnie sprawdziłem fotorezystor (stary Polski fotooporniczek) i był sprawny, zmieniał rezystancję w zależności od natężenia światła, wymieniłem go na nowy (z teraźniejszej produkcji taki jak do arduino) i wszystko wróciło do normy. Napęd się wyłącza gdy ramię znajduję się na środku.
