Budowa kolumn aktywnych DIY - koncepcja / pomysły jak zacząć ?

katakrowa 12 Sty 2019 16:48 72 0
  • #1 12 Sty 2019 16:48
    katakrowa
    Poziom 19  

    Mam zamiar zbudować kolumny aktywne, do pomieszczeń małych i średnich. Głównie do cichego grania a nie nagłaśniania imprez. Bedą zamocowane na ścianie przed biurkiem lub w sypialni niedaleko łóżka.
    Można by rzec, że chodzi o monitory bliskiego pola ale takiego nie całkiem bliskiego ( nie chodzi o pracę przy komputerze ). Przewidywana odległość odsłuchu od 1,5m do 3m. Nie zależy mi na uzyskaniu dźwięku jak z "monitorów studyjnych" - to mają być kolumny do słuchania w pracy / w łóżku.

    Choć mam opracowaną wstępną koncepcję, którą właśnie przedstawiam to ciekaw jestem innych pomysłów, rozwiązań układowych lub rekomendacji konkretnych układów, które można zastosować.
    Prace są dopiero w fazie pomysłu i planowania dlatego każdy pomysł jest mile widziany.

    Ogólne założenia następujące:

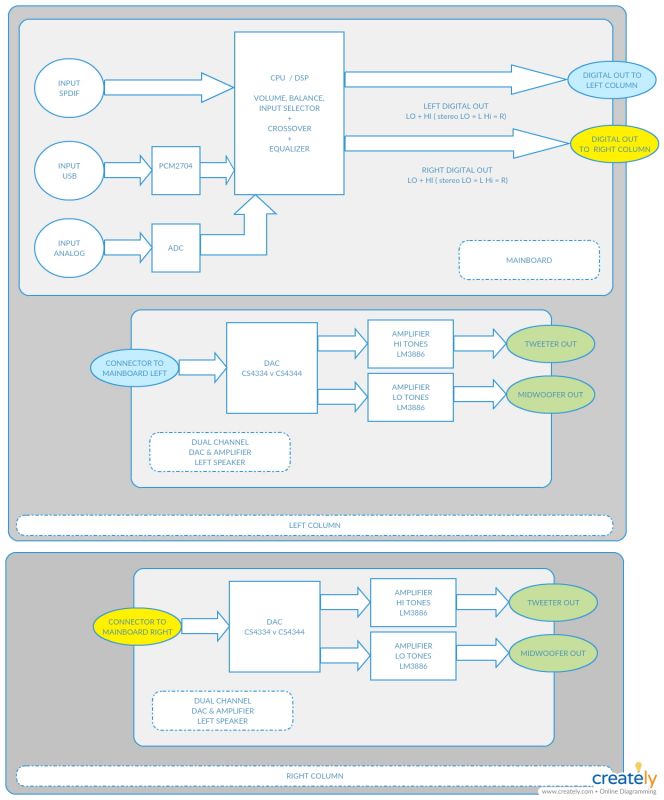

    Budowa kolumn aktywnych DIY - koncepcja / pomysły jak zacząć ?

    - Wejście USB ;
    - Wejście Analogowe chinch ;
    - Wejście SPDIF ;
    - W kolumnie lewej będą znajdowały się "układ sterowania" z zasilaniem oraz zasilacz końcówki, DAC+wzmacniacze dla głośników kolumny lewej ;
    - W kolumnie prawej będą znajdowały się zasilacz końcówki, DAC+wzmacniacze dla głośników kolumny prawej ;
    - Podział pasma dla głośników wysoko/nisko tomowych będzie realizowany w DSP lub uC ;
    - Każda z kolumn m swoje niezależne zasilanie ;
    - Moduł główny ma także sowje własne zasilanie ;
    - Wyciszanie kanałów przy przełączaniu źródeł ( szybki np. 0,525ek. fadeOut -> fadeIn ) ;
    - Łagodne zwiększanie głośności po włączeniu urządzenia ( fadeIn ) ;
    - Łagodne zmniejszanie głośności przed wyłączeniu urządzenia ( fadeOut ) ;
    - Podstawowe funkcje sterowane pilotem ;
    - Szybkie odłączanie głośników przy zaniku zasilania ;
    - Opóźnione załączanie głośników po włączeniu ( chyba, że jednak zdecyduję się na planowane LM3886 to wykorzystam wbudowany w nim układ MUTE ) ;
    - Planowana i w zupełności wystarczająca moc wyjściowa to max 30W - 50W ;
    - ! Nie chcę w nich bluetooth ;
    - Pasmo przenoszenia całego zestawu 18Hz -26 000Hz

    Moduły - czyli elementy układanki.

    Budowa całego zestawu będzie oparta o kilka modułów, które będą zaprojektowane w taki sposób by można było każdy z nich wykorzystać także w innym projekcie, z inną końcówką mocy itp.

    Moduł główny/sterujący - Mainboard

    Na tym PCB znajdą się porty z wejściami, uC oraz niezbędne przetworniki ADC i DAC. Mikrokontroler, który zastosuję to będzie najprawdopodobniej coś z rodziny STM32. Na tej płytce będzie także wejście RS232 pozwalające na zdalną komunikację z modułem głównym. Do Modułu będzie można wysyłać rozkazy takie jak:





    - Wybór źródła ( SPDIF, ANALOG, USB ) ;
    - Ustawianie głośności ;
    - Ustawianie balansu ;
    - Ustawianie parametrów "zwrotnicy filtrów" ;
    - Przesyłanie parametrów korekcji graficznej lub innych efektów DSP ( może zbędne ) ;
    - Upgrade firmware ;

    Moduł panelu użytkownika

    W chwili obecnej nie mam koncepcji jak bedzie wyglądał. Istotne jest to, że z modułem głównym będzie się komunikował po RS232. Na czas testów będę wykorzystywał konsolę w PC.
    Docelowo i w zależności od ostatecznego pomysłu na tym panelu znajdą się jakiś wyświetlacz / kontrolki / enkoder i oczywiście odbiornik pilota.

    Moduł panelu użytkownika (aplikacja)

    W związku z tym, że moduł sterujący będzie zarządzany poprzez RS232 to powstanie aplikacja umożliwiająca sterowanie bezpośrednio z komputera a na samej płycie zaimplementuję konwerter USB->RS232 aby można było bezpośrednio podłączyć się do PC.

    Wzmacniacz

    W każdej kolumnie będzie po jednym module wzmacniacza. Do wzmacniacza będzie doprowadzony sygnał cyfrowy za pośrednictwem łącza SPDIF lub I2S jeszcze się nad tym zastanawiam. Będzie on wchodził wprost do DAC na tej płytce. Sygnał z DAC natomiast zostanie przepuszczony przez niezbędne filtry i trafi do LM3886 ( jeden na niskotonowy drugi na wysoko tonowy );
    Końcówki najprawdopodobniej będą zasilane nie więcej niż +/- 25V (DC). Mam przećwiczone i dobre doświadczenia z takim zasilaniem. Dobrze pracuje on wówczas z głośnikami o niższej impedancji a także jest wiele mniej problemów związanych z odprowadzaniem ciepła.

    Głośniki

    Nie mam pojęcia jakie wybrać ... Po bardzo wstępnym rozeznaniu i wstępnej rekomendacji chciałbym spróbować: SB SATORI.
    Budżet na same przetworniki to około 3500zł. Tutaj bardzo potrzebowałbym pomocy w doborze czegoś sensownego.
    Może być wstęga, może być kopułka... Nie mam pomysłu.

    Obudowa

    Raczej małe/podstawkowe niż duże. Głośnik midwoofer max 20cm. Najlepiej 16-18cm. Zastanawiam się też czy nie zrobić obudowy zamkniętej. Mam w domu kilka zestawów "closed" i bardzo je lubię. Tylko jak nisko uda się zejść z basem w małej obudowie.

    Wstępnie tyle ...
    Z góry dziękuję za przeczytanie oraz ewentualne sugestie.
