Prośba o ocenę poprawności wykonania instalacji - 2 obiegi 2 zawory 3-drożne

18 Jan 2019 00:44 411 2
  • Level 2  
    Witam serdecznie!

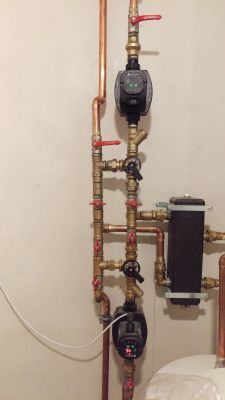

    Mam pytanie odnośnie poprawności wykonania tego fragmentu instalacji do ogrzewania podłogowego. Obraz zamieszczony jest poniżej.

    Instalacja jest w trakcie składania ale została częściowo uruchomiona (zasila obecnie parter brak jakichkolwiek powodów do narzekań). Po prawej stronie sprzęgło, pompa w dół (jeszcze nie obrócony panel) wymusza obieg w podłogówce na parterze, rozdzielacz jest 3 metry dalej. Górna pompą ma potencjalnie zasilać obwody podłogówki które w przyszłości znajdą się na strychu (tam też będzie dodatkowy rozdzielacz). Dodatkowo na zaworach trójdrożnych będą zamontowane siłowniki które mają być sterowane z kotła Viessmann vitodens 19kW .

    Abstrahując od estetyki skręcania elementów i zachowania końców prosiłbym o rozwianie moich wątpliwości czy ten układ będzie działał poprawnie przy zasilaniu obu kondygnacji.
    Pozdrawiam i czekam na opinie.
    Prośba o ocenę poprawności wykonania instalacji - 2 obiegi 2 zawory 3-drożne
  • Computer ControlsComputer Controls
  • Level 25  
    Nie lepiej by było wychodzić na rozdzielacze prosto ze sprzęgła a nie z trójników ? Pompy muszą skądś tłoczyć wodę a w trójnikach może być wąskie gardło. Teraz masz tylko jeden pracujący rozdzielacz ale jak dojdzie drugi to pompy się zaczną "bić" o ciepłą wodę.
    Zawory trójdrożne i siłowniki: jeśli masz kocioł gazowy to do czego one mają służyć. Zamierzasz puszczać wodę o różnych temperaturach na różne rozdzielacze ? Czy te zawory zapewniają odpowiedni przepływ ?
  • Level 2  
    Mark'o wrote:
    Nie lepiej by było wychodzić na rozdzielacze prosto ze sprzęgła a nie z trójników ?
    Nie ja projektowałem i wykonywałem tą instalację. Tak to zostało rozwiązane.

    Mark'o wrote:
    Pompy muszą skądś tłoczyć wodę a w trójnikach może być wąskie gardło. Teraz masz tylko jeden pracujący rozdzielacz ale jak dojdzie drugi to pompy się zaczną "bić" o ciepłą wodę.

    Tego właśnie trochę się obawiam.

    Mark'o wrote:

    Zawory trójdrożne i siłowniki: jeśli masz kocioł gazowy to do czego one mają służyć.

    Z tego co wiem to mają slużyć zmieszania części wody z powrotu z zasilaniem w celu osiągnięcia zadanej temperatury. w Tym momencie Zawór trójdrożny jest otwarty na wprost czyli nie domieszuje chłodniejszej wody z powrotu na zasilanie. Temperatura zasilania sprzęgła na piecu przy obecnych temperaturach około 0 stopni ustawiona jest na 34-35 stopni (pogodówka i sterowanie zaworem - zaworami 3-drożnymi jeszcze nie są podłączone). Z tego co zrozumiałem to temperatura wody na piecu ma być ustawiona na wyższą np 45 stopni a część powracającej chłodnej wody będzie zmieszana z goraca w celu osiągnięcia zadanej temperatury zasilania rozdzielacza.

    Mark'o wrote:
    Zamierzasz puszczać wodę o różnych temperaturach na różne rozdzielacze ? Czy te zawory zapewniają odpowiedni przepływ ?

    Chyba nie - wydawałoby się logicznym aby oba rozdzielacze miały zbliżoną temperaturę zasilania. Każdy z zaworów 3-drożnych ma KVS (KV) = 10.
