Sterowanie grzałką na NE555

23 Sty 2019 21:01 678 22
  • Poziom 3  
    Witam serdecznie.

    Próbuję zrobić sterowanie grzałką za pomocą zmiany wypełnienia sygnału z NE555.
    Po swojej 4 (aż wstyd się przyznać...) nieudanej próbie postanowiłem skonsultować się z szanownymi kolegami. Czy ktoś mógłby mi podpowiedzieć, co jest nie tak z moim schematem?

    Problemy:
    Grzałka grzeje tak samo, niezależnie od ustawienia pokrętła potencjometru (niestety nie posiadam oscyloskopu i nie mam możliwości sprawdzić sygnału wyjściowego z 555). Przy takim połączeniu w symulacji wypełnienie można było zmieniać od 1% do 100%.

    Jasność diody LED2 powinna również zależeć od ustawienia potencjometru, pozostaje taka sama niezależnie od ustawienia.

    TL431 ma załączać diodę LED1, gdy napięcie zasilania spadnie poniżej 9V (informacja o rozładowaniu baterii, pakiet 3S 18650) - dioda świeci się cały czas nawet przy 12V. (w symulacji w Multisim z podanymi wartościami rezystancji dioda załącza się przy około 9.1V...)

    Na pewno zauważyłem znaczące grzanie się tranzystora, więc w następnej iteracji dodam heatsink... (tranzystor ma Icmax 4A, grzałka pobiera około 1A, więc wydawało mi się, że 25% maksymalnego prądu obędzie się bez heatsinka; Założenie widocznie błędne).

    Dziękuję za wszelkie porady i konstruktywną krytykę!

    Sterowanie grzałką na NE555
  • Tektronix
  • Pomocny post
    Poziom 32  
    Najpierw uruchom sam generator (z LED na wyjsciu).
  • Tektronix
  • Poziom 3  
    Justyniunia napisał:
    Najpierw uruchom sam generator (z LED na wyjsciu).


    Hmm coś musi być nie tak z samym układem generatora, bo LED na wyjściu świeci światłem z natężeniem niezależnym od nastawienia potencjometru.
  • Poziom 3  
    kacpo1 napisał:
    Jesteś pewien, że układ NE555 nie jest spalony? Potencjometr sprawny? Jeśli układ składasz na płytce stykowej, być może któryś z przewodów nie styka.


    Dziękuję za pomoc. Spróbuję wymienić NE555, bo może być tak, że trochę za bardzo go przygrzałem.

    Myślałem wcześniej, że problemem jest płytka stykowa, więc tym razem wytrawiłem własną płytkę i sprawdziłem każdą ścieżkę.
  • Pomocny post
    Poziom 32  
    Poza tym, MJE13005 to kiepski wybór, ponieważ przy prądzie bazy 36mA (12V / 330Ohm) i prądzie grzałki 1A spadek napięcia na złączu kolektor-emiter wyniesie kilka-kilkanaście V a wzmocnienie prądowe (hfe) wyniesie około 30, czyli przy 36mA na bazie, na złączu kolektor-emiter ledwo co będziesz miał 1A, sytuacja ta się pogorszy kiedy ogniwa się rozładują.
    W tym wypadku znacznie lepiej użyć MOSFET'a. Straty mocy obniżysz praktycznie do zera, a maksymalny pobór prądu grzałki będzie niesamowicie duży (rezystancja niektórych MOSFET'ów wynosi dziesiętne części mOhm).
    Można wiedzieć do czego ma być ta grzałka? Moc wytracana na niej to 12W, będzie ona tylko lekko ciepła.
  • Poziom 3  
    kacpo1 napisał:
    Poza tym, MJE13005 to kiepski wybór, ponieważ przy prądzie bazy 36mA (12V / 330Ohm) i prądzie grzałki 1A spadek napięcia na złączu kolektor-emiter wyniesie kilka-kilkanaście V a wzmocnienie prądowe (hfe) wyniesie około 30, czyli przy 36mA na bazie, na złączu kolektor-emiter ledwo co będziesz miał 1A, sytuacja ta się pogorszy kiedy ogniwa się rozładują.
    W tym wypadku znacznie lepiej użyć MOSFET'a. Straty mocy obniżysz praktycznie do zera, a maksymalny pobór prądu grzałki będzie niesamowicie duży (rezystancja niektórych MOSFET'ów wynosi dziesiętne części mOhm).
    Można wiedzieć do czego ma być ta grzałka? Moc wytracana na niej to 12W, będzie ona tylko lekko ciepła.


    Jest to grzałka pierwotnie na lusterko samochodowe, zaadoptowana przez mojego znajomego jako podgrzewanie butów w zimie :) Znajomy po prostu podpina taką grzałkę do 3 baterii w szeregu, ale po jakimś czasie narzeka, że "parzy", więc chciałem zrobić sterowanie mocą grzałki, oraz dodać jakąś sygnalizację rozładowania baterii.

    Mogę po prostu zamienić tranzystor NPN na N-Mosfet w tym układzie?
    Połączenie będzie Baza = Bramka, Emiter = Źródło i Kolektor = Dren?

    -- Po wymianie NW555 na płytce na nową sztukę nic się nie zmieniło. Wymienię również potencjometr, a jeżeli to nie pomoże to już naprawdę nie mam pomysłu co jest źle :D

    Dziękuję za pomoc.
  • Pomocny post
    Poziom 32  
    GrzesiekB. napisał:
    Mogę po prostu zamienić tranzystor NPN na N-Mosfet w tym układzie?
    Połączenie będzie Baza = Bramka, Emiter = Źródło i Kolektor = Dren?

    Dokładnie. Zamiast rezystora 330Ohm możesz dać 10Ohm, lub wcale nie dawać.

    Warto posprawdzać miernikiem połączenia, oraz czy nie ma ewentualnych zwarć.

    Jeśli układ nadal nie zadziała po wymianie potencjometru, może warto zrobić prostszą wersją na płytce prototypowej z regulacją 50% - 99%, do lusterek zdecydowanie wystarczy. https://pl.wikipedia.org/wiki/Timer_555 zjechać do "Układ astabilny".
  • Poziom 3  

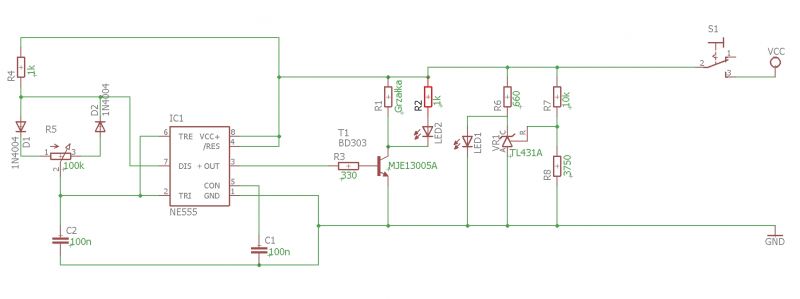

    Układ obecnie podpiąłem tak:
    Sterowanie grzałką na NE555elektro...jpg Download (74.28 kB)

    Po wymianie potencjometru na nowy oraz ne555 na nowy (dokładałem wszelkich starań aby nie przykładać grotu dłużej niż 1 sek, i sprawdziłem poprawność połączeń multimetrem) dalej ten sam problem - dioda na samym wyjściu NE555 świeci się niezależnie od nastawienia potencjometru...
  • Poziom 30  
    Jakie masz napięcia na pinach 555?
  • Poziom 3  
    Logan napisał:
    Jakie masz napięcia na pinach 555?


    Multimetr pokazuje tak:
    (1) GND - 0V
    (2) TRG - 0.37V
    (3) OUT - 10.7V
    (4) RST - 12.1V
    (5) CON - 8.1V
    (6) THR - 0.37V
    (7) DIS - 12.1V
    (8) VCC - 12.1V

    Piny (4) RST i (8) VCC są ze sobą zwarte, piny (2) TRG i (6) THR również.
  • Pomocny post
    Poziom 38  
    Kondensator C2 nie jest ładowany. Problemu szukaj w
    - D1,D2 (w dobrą stronę są ?)
    - potencjometr
    - C2 (może zwarty) ?
    - Sam NE555 też może być uszkodzony (Po wyjęciu NE555 napięcie na C2 powinno wzrastać)
  • Użytkownik usunął konto  
  • Poziom 3  
    tos18 napisał:
    Kondensator C2 nie jest ładowany. Problemu szukaj w
    - D1,D2 (w dobrą stronę są ?)
    - potencjometr
    - C2 (może zwarty) ?
    - Sam NE555 też może być uszkodzony (Po wyjęciu NE555 napięcie na C2 powinno wzrastać)


    - Diody są wlutowane tak jak na schemacie - 1 w jedną a 2 w drugą stronę.
    - C2 nie jest zwarty - właśnie sprawdziłem.
    - Potencjometr wymieniałem 2 razy na nowy, bez rezultatu.
    - NE555 również wymieniałem.

    Spróbuję zmontować układ jeszcze raz od zera na płytce stykowej. Dzięki za pomoc.
  • Pomocny post
    Poziom 39  
    Witam.

    Skoro nie posiadasz oscyloskopu aby sprawdzić wizualnie (dioda LED) poprawność działania PWM, ja jako C2 wstawiłbym kondensator o większej pojemności np: 100µF oraz zastosowałbym potencjometr 10kΩ.
  • Poziom 38  
    Skoro na nodze 7 masz 12V to kondensator ma się ładować przez potencjometr i diodę.
    Bez układu napięcie na kondensatorze ma rosnąć do wartości około 0,6V niższej niż zasilanie w czasie zależnym od nastawy potencjometru.
    Jeśli usuniesz C2 napięcie na suwaku potencjometru ma być ok 0,6V niższe niż zasilanie.
    Podobnie napięcie na katodzie D1.
    Podaj napięcia na nogach potencjometru z i bez układu oraz z i bez kondensatora C2

    Upewnij się że dobrze podałeś napięcie na nodze 7 !
  • Poziom 39  
    tos18 napisał:
    Upewnij się że dobrze podałeś napięcie na nodze 7 !
    Jakie inne napięcie ?.
    Na przykładzie załącznika spójrz jaką rolę pełni rezystor R1 (1kΩ) "wpięty" pomiędzy pin.7 (555) a Ucc.

    Edit:
    BC109B napisał:
    Tranzystor bipolarny nie ma złącza kolektor-emiter.
    A tu mnie zaskoczyłeś :cry: .
    C = pin.7, E = pin.1 (GND), brak dostępu do B (bazy).
  • Moderator - Na Wesoło HydePark
    Podłącz do pin 3 przez kondensator 1 - 10 uF mały głośnik lub słuchawki. Usłyszysz czy generator działa.
  • Poziom 3  
    Panowie, zrobiłem taki sam układ na płytce stykowej, i wszystko pięknie działa. Użyłem kondensatora 6.8uF i wizualnie zweryfikowałem działanie układu za pomocą diody, która w takim układzie miga z częstotliwością ok 0.5-1Hz. Widocznie błąd leży w moim wykonaniu płytki, gdzieś musiałem się pomylić kładąc ścieżki (chociaż nie mam pojęcia, gdzie).

    Dziękuję za pomoc.

    EDIT: Czy to, że na otrzymanej wcześniej płytce oporności niektórych ścieżek wynosiły 30Ohm mogło powodować wadliwe działanie układu?
  • Pomocny post
    Moderator - Na Wesoło HydePark
    GrzesiekB. napisał:
    Czy to, że na otrzymanej wcześniej płytce oporności niektórych ścieżek wynosiły 30Ohm


    Zapewne nadtrawiona płytka.
  • Poziom 3  
    Witam.

    Po wytrawieniu nowej płytki i zamontowaniu elementów grzałka działa tak jak powinna. Dzięki za sugestię użycia mosfeta zamiast tranzystora bipolarnego - nie wydziela się praktycznie żadne ciepło na tym elemencie, w przeciwieństwie do poprzednio użytego tranzystora.

    Do sygnalizacji rozładowania baterii użyłem układu z dwoma tranzystorami, który podpatrzyłem w innym wątku, ponieważ nie mogłem okiełznać TL431 - działał jak chciał. Układ z tranzystorami działa perfekcyjnie - dioda sygnalizacyjna zapala się przy około 9.15V sygnalizując rozładowanie pakietu Li-Ion 3S. Mowa o tym układzie:

    Sterowanie grzałką na NE555xxx.png Download (246.45 kB)

    Wrzucam dla potomnych, gdyby ktoś kiedyś chciał zbudować coś podobnego.
    Schemat:

    Sterowanie grzałką na NE555schema..JPG Download (85.3 kB)

    Rozmieszczenie elementów na płytce:

    Sterowanie grzałką na NE555plytkaea..e.JPG Download (104.47 kB)

    Zdjęcia gotowej płytki:

    Sterowanie grzałką na NE555IMG_62..jpg Download (4.18 MB)
    Sterowanie grzałką na NE555IMG_621...jpg Download (3.77 MB)
    Sterowanie grzałką na NE555IMG_621...jpg Download (4.55 MB)

    Krótkie wideo ze wstępnego testu płytki:

    https://youtu.be/HKVi7tvZ8oo

    Pozdrawiam forumowiczów i jeszcze raz dziękuję za pomoc!
  • Poziom 39  
    Kurcze tyle laminatu, to marnotrawstwo.
    Ale co tam, ważne że działa. :spoko:

    Pozdrawiam.
