Nowy gadżet elektroda.pl - zaprojektujmy razem

Zapraszamy do udziału w próbie zaprojektowania nowego gadżetu elektroda.pl

W temacie o kodach paskowych rezystorów pojawiła się wypowiedź, że przydałyby się "kartoniki" ze ściągą do odczytywania wartości nadrukowanych na rezystory.

Co powiecie na coś bardziej uniwersalnego? - pomocnik elektronika - przedmiot wielkości karty kredytowej wykonany z plastiku (co zapewni mu odporność mechaniczną).

Obecnie są firmy oferujące dwustronny wydruk kolorowy na takiej karcie i tym sposobem można ją zapełnić informacjami przydatnymi elektronikowi.

Draft/propozycja 16.02.2019:


Czy chcielibyście posiadać taką kartę w portfelu?

Po krótkiej dyskusji wśród moderatorów sekcji projektowanie i tworzenie, pojawił się pomysł podwójnej roli takiej karty, może to być np. karta bezstykowa UNIQUE lub MIFARE, NFC którą możecie wykorzystać np. w kontroli dostępu. Tutaj w szczegóły wprowadzi Was pomysłodawca.
Co o tym myślicie?

Spróbujmy wspólnie zaprojektować wizerunek takiej karty, co powinno się na niej znaleźć?

Na początek propozycje:
-kody barwne rezystorów - jak je przedstawić dla różnych opcji ilości pasków?
-kolejność kolorów przewodów skrętce we wtyczce RJ45 (w standardzie T-568 A i B)
-kolejność kolorów w kablu telekomunikacyjnym rozszytym na "krone" - jaka jest właściwa kolejność i jak ją przedstawić?
-kolejność kolorów włókien światłowodowych - jak je przedstawić?
-przekroje przewodów i obciążalność (daliście znać że to dość złożone i lepiej nie umieszczać)
-przelicznik AWG na mm2
koło mocy: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17732441#17732441
oznaczenia napięć kondensatorów: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17732439#17732439




linijka https://www.elektroda.pl/rtvforum/viewtopic.php?p=17732439#17732439
logo elektroda.pl wyprowadzenia JTAG ST-Link dla produktów ST, ISP dla AVR oraz ICD dla PIC, oznaczenia na diodach https://www.elektroda.pl/rtvforum/viewtopic.php?p=17732593#17732593
DIN 47100, szeregi E: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17735409#17735409
Kod QR do tematu: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17736385#17736385
Oznaczenia przewodów: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17737107#17737107
Kody SMD: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17737649#17737649
https://www.elektroda.pl/rtvforum/viewtopic.php?p=17741676#17741676
różne tematyki rezystory, elementy indukcyjne, kondensatory, dla fanów PIC, tranzystory, stabilizatory napięcia, wzmacniacze operacyjne: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17738185#17738185
kable tlekomunikacyjne: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17738219#17738219
ESR: https://www.elektroda.pl/rtvforum/viewtopic.php?p=17738449#17738449

Jakie informacje powinny się pojawić na powierzchni wielkości karty kredytowej?

Spróbujmy zadziałać wspólnie, zobaczymy co uda się uzyskać,
być może w efekcie pojawi się nowy gadżet elektroda.pl w postaci plastikowej karty z przydatnymi informacjami.

Ciekawa propozycja. Chodzi o rzecz, która mogłaby być dodawana do każdej wysyłki od Elektrody (gadżety, konkursy, pendrive za artykuł), a która będzie dość płaska (kwestia wysyłek)

Te przekroje przewodów bym sobie darował bo obciążalność zależy od wielu czynników i karty mogło by braknąć.
W zamian proponuję np kody oznaczeń kondensatorów.

@tos18 prośba o wklejenie informacji o kodach i ogólną propozycję jak je przedstawić.

Czy te obciążalności nie da się jakoś w przybliżony/szacunkowy sposób zaprezentować? Czy też byłoby to bezużyteczne, bo tak jak piszesz zależy od ułożenia itp.

informacja o kodach:
http://hobby-elektronika.eu/kondensatory.html uważam że ważne są napięcia znamionowe.
forma - zwykła tabelka.

Co do przewodów - przekrój zależy również od odległości a obciążalność od ilości żył roboczych. Uważam że w pewnych sytuacjach karteczka mogła by szkodzić

Może takie koło mocy. Jeśli nie jest zbyt oczywiste:

OK, czyli rozumiem że "koło mocy" i kondensatory tak, a obciążalność przewodów lepiej nie.

And! napisał:

być może w efekcie pojawi się nowy gadżet elektroda.pl w postaci plastikowej karty z przydatnymi informacjami.

Co prawda karty nie było, lecz była linijka dla elektronika.
Z tego co pamiętam był tam rozstaw nóżek układów scalonych, i wiele wiele więcej.

Jedno do karty, na boku oczywiście musi być linijka.
Do 5 cm, ale jednak musi być.

Linijka dobra rzecz, a może poza milimetrami jakieś cale albo milsy?

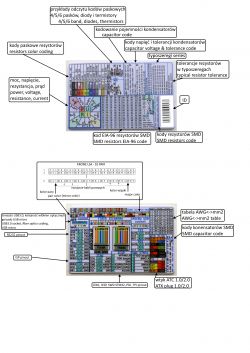

Dodaję Wasze pomysły do pierwszego postu.

Zapytam też czy ktoś ma doświadczenie z takimi wydrukami, jakie DPI, jak odwzorować wymiary, jakiego formatu, programu użyć?

Słuchajcie, a może "gadżet aktywny" - mały i płaski, z wyświetlaczem, jakimś "procesorem" i bateryjką. Można nieustannie aktualizować oprogramowanie, a w oprogramowaniu to hulaj dusza, piekła nie ma, może być wszystko: kody oporników, kondensatorów, przekroje przewodów, szerokości i grubości ścieżek, impedancje falowe, i co tam jeszcze komu przyjdzie do głowy...

krzysiek_krm napisał:

Słuchajcie, a może "gadżet aktywny" - mały i płaski, z wyświetlaczem, jakimś "procesorem" i bateryjką.

Telefon z odpowiednią aplikacją nie wystarczy?

And! napisał:

może poza milimetrami jakieś cale albo milsy?

Mi osobiście nie przydatne, lecz to nie zmienia faktu, że komu innemu może być potrzebne.

Może jedna skala, przykładowo w centymetrach będzie w kolorze czerwonym.
Skala w calach przykładowo w kolorze niebieskim.

To ja proszę dodać logo elektroda.pl oraz układ pinów w złączach JTAG oraz ST-Link dla produktów ST, ISP dla AVR oraz ICD dla PIC. Nigdy nie mogę zapamiętać i zawsze szukam w dokumentacji.
A oznaczenia rezystorów można połączyć z oznaczeniami na diodach. Przykład: http://www.elhvb.com/mobokive/eprm/eprmx/12207.htm
Wymiary karty to 85,6 x 54, więc trochę miejsca jest przy zapisie czcionką 3,5 mm.

@krzysiek_krm Super pomysł, ale to znacznie trudniejsze wyzwanie, spróbujmy wystartować od czegoś łatwiejszego w realizacji i doprowadzić to do końca. Karta bezstykowa byłaby namiastką aktywności.

Takie zwarte konstrukcje pojawiają się czasem jako identyfikatory na konferencjach:
https://hackaday.com/tag/badge/
wizytówki USB:
https://www.slashgear.com/frank-zhao-creates-flat-usb-business-card-05112690/
a nawet syntezatory:
https://youtu.be/A9uDfnPRxKM?t=27

Swoją drogą trafiłeś w tematykę innego pomysłu który niebawem pojawi się na elektroda.pl (taki przeciek ) ale na razie bez szczegółów, niebawem pojawią się informacje Może nie będzie to coś tak kompaktowego ale będzie aktywne.

Marek_Skalski napisał:

To ja proszę dodać logo elektroda.pl

Logo będzie z założenia na takiej karcie

Taka karta mogła by być pendrajwem - mam taki. A na pendrajwie może jakiś zbiór kalkulatorów i innych mini aplikacji.

tos18 napisał:

A na pendrajwie może jakiś zbiór kalkulatorów i innych mini aplikacji.

Jeśli można.

Zostańmy przy oryginale, karta bez żadnych zbędnych bajerów. Poza tym rosną koszta wykonania.

gulson napisał:

Chodzi o rzecz, która mogłaby być dodawana do każdej wysyłki od Elektrody (gadżety, konkursy, pendrive za artykuł)

Więc musi być to stosunkowo tanie w produkcji.

Interesująca opcja. Grafika na zewnątrz może być trwała, a zamiast NFC czy Unique będzie zawartość dysku, którą można dowolnie zmieniać i każdy może dopasować do swoich potrzeb.
Ale wtedy już potrzebny jest telefon, komputer lub inny czytnik. A co proponujesz umieścić na powierzchni karty?

Ja miałem proponować wspólne wykonanie gadżetu do kontrolowanie stanu naładowania akumulatora komunikującego się z naszym telefonem przez bluetooth. Woltomierz z dzielnikiem napięcia oparty na Atmedze lub jakimś module z wbudowanym bluetoothem.
Link

Osobiście nie zajmuje się mikro kontrolerami ale z tego co patrzyłem to nie powinno być to zbyt trudne/pracochłonne. Początkowo można by wykorzystać aplikację dostępne w sklepie Google od podobnych urządzeń.

Co do informacji na karcie to zbyt szerokie zainteresowania mają użytkownicy aby wszystkim dogodzić.
Osobiście bym widział kartę w postaci 3-4 warstwowego laminatu PCB z układem popularnych obudów tranzystorów i diod SMD z 3 wyprowadzeniem pod tester ze sklepiku.

Marek_Skalski napisał:

A co proponujesz umieścić na powierzchni karty?

to co wyniknie z dyskusji lub postu #1

Tutaj mamy przykład takiej karty. Jak dla mnie nic ciekawego. Zresztą co to za elektronik który nie pamięta rozkładu wyprowadzeń popularnych elementów, czy kodu kreskowego rezystorów. Jeśli już to istnieje aplikacja ElectroDroid, która zawiera dużo więcej informacji niż zmieści się na kartoniku wielkości wizytówki. Dziś telefon z Androidem posiada niemal każdy

Elektronik, który nie pamięta kodów, to początkujący elektronik Na kartonik zerknie kilka razy i sobie utrwali.

Dygresja od tematu.

Christophorus napisał:

Zresztą co to za elektronik który nie pamięta rozkładu wyprowadzeń popularnych elementów

Napisz z pamięci wyprowadzenia legendarnego układu NE 555.

To może zróbmy tak.....opracujcie grafiki i opisy a ja zrobię aplikację na androida i iphona...Zrobię całkowicie za darmo i bez reklam , umieszczę to na swoim koncie google play i apple . Każdy będzie mógł sobie pobrać..... Mówię całkiem serio, czekam na propozycje..

Tak z innej beczki.
Może elektroda (wraz z jej otoczeniem inwestycyjnym) ma dość dużą "siłę rażenia" żeby wynegocjować tu i ówdzie (pewnie byłaby potrzebna stosowna ankieta) jakieś zniżki, które można byłoby uzyskać okazując ten gadżet, czyli jakąś kartę (magnetyczną, chipową, NFC, itp, itd.) wyposażoną rzecz jasna w znane logo. Można by tym gadżetem tu i ówdzie poszpanować.

Mam nadzieję, że mnie Kamil nie zdegraduje, bo nie mam pojęcia (nie szukałem) gdzie to zamówić.
W każdym bądź razie, od prawie 10-u lat noszę w portfelu i używam:

Wielkość karty do bankomatu, grubość ok 2 mm.

To może stworzyć aplikację mobilną ze wszystkimi bajerami dla elektryka i elektronika a za punkty będzie można dostać pełny dostęp do aplikacji.
Wracając do karty jestem za nfc, kołem mocy, myślę że to będzie raczej gadżet dla początkujących.

DigiKey daje tym "lepszym" klientom takie cos:




Wiecej obrazkow jest na Google.

Rezystor240 napisał:

Napisz z pamięci wyprowadzenia legendarnego układu NE 555.

Pamiętam wyprowadzenia niektórych układów np. cyfrowych 7400, choć w tym przypadku sprawę pamiętania wyprowadzeń układów scalonych rozwiązują aplikacje EDA, gdzie wstawiając na planszę projektową dany układ scalony mamy rozwiązaną kwestię znajomości jego wyprowadzeń.

Lepszym rozwiązaniem był by plakat podobny do tych jakie były dołączane do miesięcznika "Elektronika dla Wszystkich".

arko100 napisał:

Mam nadzieję, że mnie Kamil nie zdegraduje, bo nie mam pojęcia (nie szukałem) gdzie to zamówić.
W każdym bądź razie, od prawie 10-u lat noszę w portfelu i używam:

Wielkość karty do bankomatu, grubość ok 2 mm.

Można zakupić (zamówić z nadrukiem) na aukcjach internetowych. Przykładowa cena takiego pendriva 31,99 zł za 32GB z możliwością negocjacji ceny w przypadku większych zamówień.

Wydaje mi się że o wiele ciekawszym byłby forumowy projekt jakiegoś bardziej ambitnego urządzenia elektronicznego.
Może przyczyniłoby się to do podniesienia poziomu Elektrody i wykorzystania zbiorowej wiedzy forumowiczów.

Co do samego gadżetu z najważniejszymi informacjami to może duży plakat na ścianę.

JarekC napisał:

Wydaje mi się że o wiele ciekawszym byłby forumowy projekt jakiegoś bardziej ambitnego urządzenia elektronicznego.

Elektroduino

Przerzucenie na Elektrodę kosztów takiego projektu to pewnie zbyt wiele, ale wsparcie od Elektrody w postaci samego PCB (+ loga sponsorów?) plus możliwość zakupu kompletu części to już miałoby jakiś sens. A co do projektu, to może jakaś chińska pierdoła (np. jakiś miernik) w polskim wydaniu.

JarekC napisał:

Co do samego gadżetu z najważniejszymi informacjami to może duży plakat na ścianę.

Mam taki fajny plakat od TI z topologiami i wzorami dotyczącymi wszystkich rodzajów przetwornic - fajna sprawa. Jakaś karto-pierdoła do portfela to moim zdaniem kiepski pomysł.
