Interfejs RS 232 do instalacji gazowej.

Grzegorz_madera 28 Sty 2019 10:48 3210 8
  • Interfejs RS 232 do instalacji gazowej.
    Witam wszystkich. Chciałbym zaprezentować prosty interfejs do połączenia komputera ze sterownikiem instalacji gazowej komunikującej się po liniach K i L. Dodatkowo zastosowałem optoizolację w celu ochrony komputera, co wymagało oddzielnego zasilania z portu USB. Zapewne dla wielu użytkowników interfejs jest zupełnie nieprzydatny z powodu braku portu COM w komputerze. Jednak ja wykonałem go dlatego, że posiadam komputer z tym portem, oraz dlatego, że wszystkie potrzebne elementy posiadałem w swoich zapasach. Interfejs został wypróbowany ze sterownikiem Autronic AL700, ale będzie działał również z innymi posiadającymi linie K L. Urządzenie nie posiada obudowy, ponieważ użyte było tylko raz do ustawienia instalacji we własnym samochodzie. Jak zajdzie potrzeba częstszego użytkowania zapewne zamontuję obudowę i zamontuję wtyk DB9 na kablu, ponieważ układ włożony bezpośrednio w gniazdo komputera narażony jest na uszkodzenie, a także samo gniazdo w komputerze można łatwo uszkodzić.

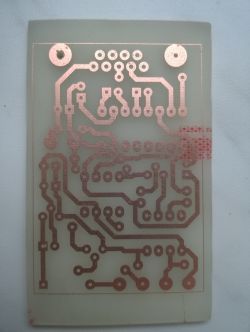

    Płytka wykonana metodą termotransferu za pomocą laminatora cynowana lutownicą. Jest to pierwsza płytka wykonana przeze mnie tą metodą, ale i tak wyszła całkiem nieźle. Obrys płytki ma szerokość 0,1mm i ścieżki takiej szerokości można bez problemu zrobić. Poniżej kilka zdjęć:
    Interfejs RS 232 do instalacji gazowej.
    Interfejs RS 232 do instalacji gazowej.
    Interfejs RS 232 do instalacji gazowej.
    Interfejs RS 232 do instalacji gazowej.

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    Grzegorz_madera
    Poziom 33  
    Offline
    Specjalizuje się w: elektromechanika maszyn rolniczych
    Grzegorz_madera napisał 2312 postów o ocenie 587, pomógł 112 razy. Jest z nami od 2008 roku.
  • PCBway
  • #2
    quinty
    Poziom 28  
    -jaki jest poziom napięć linii K i L w takich urzadzeniach? 12V, 5V czy 3,3V?
    -jaka jest prędkość transmisji z takim sterownikiem i czy jest ona zestandaryzowana czy rożni się między producentami?
    -co brałeś pod uwagę przy wyborze optoizolatora? Czy musiałeś zwracać uwagę na ich szybkość albo jakieś inne parametry?
  • PCBway
  • #3
    Grzegorz_madera
    Poziom 33  
    Ad.1 Nie wiem, nie sprawdzałem. Skoro działa też bez optoizolacji, a MAX 232 ma poziomy TTL, to założyłem, że jest tam 5V i dodałem stabilizator żeby po stronie sterownika też były poziomy TTL.
    Ad.2 To się ustawia w programie od danego producenta sterownika. Większość chodzi na 9600.
    Ad.3 To, że takie miałem w szufladzie. :D
  • #4
    marcin.koz2910
    Poziom 26  
    Grzegorz_madera napisał:
    ponieważ układ włożony bezpośrednio w gniazdo komputera narażony jest na uszkodzenie, a także samo gniazdo w komputerze można łatwo uszkodzić.
    przedłużka załatwi sprawę

    Jakiś gotowiec płytki mile widziany :)
  • #6
    weryfany
    Poziom 25  
    Nie mam nic do przewodów ale:

    Pomyślałeś żeby zastosować moduł bluetooth i pominąć całkowicie port RS232
    Ja tak zrobiłem ze sterownikiem STAG-a działa doskonale i bez użycia żadnych kabli.
    Komunikacja na kilka metrów jest zupełnie wystarczająca.
    Też mam Port RS ale idźmy z postępem - mnie całość kosztowała 15zł w tym obudowa
