Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm

03 Lut 2019 18:40 861 15
  • Poziom 3  
    Kupiłem nowy radiotelefon Baofeng UV-5R, zrobiłem sobie antenę dipol na pasmo 2 m. Działało wszystko, nawet odbiór i nadawanie na paśmie 70 cm, ale pewnie był za wysoki SWR i już nie działa. Uszkodziłem nadawanie na paśmie 70 cm, radio nadaje, ale na dystans kilkudziesięciu metrów. Pasmo 2 m działa w obie strony, 70 cm to tylko odsłuch.

    Który to końcowy tranzystor wzmacniający na pasmo 70 cm - 1 czy 2? Prawy czy lewy? Oba mają oznaczenia 24 ale niby są to DTC114EE.

    Nie wiem tylko który, zamówiłem już z Aliexpress, bo oba są takie same.

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm
  • TermopastyTermopasty
  • Poziom 35  
    Witam. To nie są te tranzystory. Tam jest jeden dla obu pasm. A jest to Q5 (RQA0009).
  • Poziom 3  
    Witam, hmmm skoro jest jeden wspólny do obu pasm to, który element uległ uszkodzeniu skoro radiotelefon nie nadaje w pasmie 70 cm tylko odbiera. pasmo 2 m działa ok.
  • Poziom 25  
    Czyli na pewno nie tranzystor stopnia mocy.
  • Poziom 3  
    Ok, to który element waszym zdaniem trzeba wymienić ?

    PS. Kiedy nadawałem na paśmie 70 cm przez tą samoróbkę antenę dipol 2 m to SWR anteny wyszedł poza zakres i fala wróciła do nadajnika ? Jeśli tak to w takim razie co się uszkodziło...

    Proszę o pomoc.
  • TermopastyTermopasty
  • Pomocny post
    Poziom 35  
    Pomierz diody i rezystory w aplikacji Q5.
  • Poziom 3  

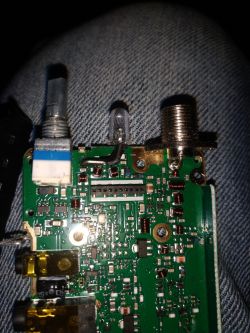

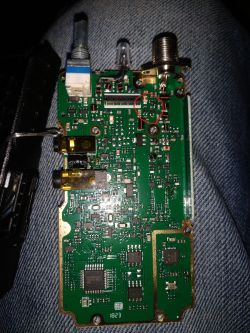

    Witam, Q5 to jest ten zaznaczony na zdjęciu ?
    widać tam przebarwienie może sam tranzystor się uwalił...?

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm
  • Poziom 35  
    Zmierz tego zaznaczonego przez Ciebie skoro widać fizyczne uszkodzenia. Inne też.
    Q5 już kolega wyżej oznaczył.
  • Pomocny post
    Poziom 20  
    Ten zaznaczony na czerowno to pewnie Q11 i wygląda mi na brudny od topnika, użytego do przylutowania mikrofonu.

    Dodano po 8 [godziny] 26 [minuty]:

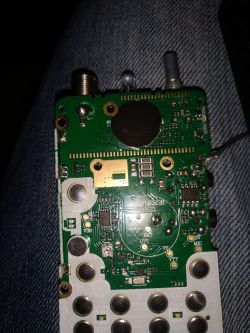

    Może się przyda ale nie gwarantuje, że dobrze pozaznaczałem.

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm
  • Pomocny post
    Poziom 34  
    Sprawdź D13, L25 (miernikiem). P.S. Masz zwarcie LEDa latarkowego.
  • Poziom 3  
    Hektar Zahler napisał:
    P.S. Masz zwarcie LEDa latarkowego.

    Dioda LED działa, możliwe że przy robieniu fotki się zwarło ale po złożeniu radyjka LED działa...

    Dodano po 3 [minuty]:

    Hektar Zahler napisał:
    Sprawdź D13, L25 (miernikiem)

    Sprawdzając D13 muszę diodę odlutować od płytki ?
    Który to element L25 ? (domyślam się że to jakaś cewka ale nie mam pewności...)
  • Pomocny post
    Poziom 20  
    Nie musisz odlutowywać diody aby ją sprawdzic.

    Baofeng UV-5R - tranzystor stopnia końcowego ? Nie nadaje w paśmie 70 cm
  • Poziom 3  
    Sprawdziłem przejście miernikiem po miedzy wskazanymi punktami i przejście jest w obydwu kierunkach, D13 ma 935 Ohm mierząc + - tylko w jednym kierunku, L26 przejście w obydwu kierunkach.
  • Pomocny post
    Poziom 25  
    Panowie mam to samo ale w ...UV82

    Jaki masz pobór prądu przy TX na 70cm ?

    Dodano po 1 [godziny] 8 [minuty]:

    U mnie była uszkodzona pierwsza dioda za tranzystorem końcowym .

    U Ciebie będzie to prawdopodobnie D13 lub D14 - i jeśli D13 (tak jak sugerował Hektar) ma faktycznie 900ohm w kierunku przewodzenia - to do wymiany.

    Wszytko pod warunkiem iż PA pracuje prawidłowo i przy TX na 70cm masz ponad 1A poboru prądu - radia uv5 i uv82 nie mają identycznych płyt głownych i u Ciebie może być ciut inaczej niż u mnie.
