Miernik do parowania diod

05 Lut 2019 14:45 543 11
  • Poziom 21  
    Witam serdecznie.

    Szukając schematu miernika do parowania diod (w moim przypadku germanowych) w internecie znalazłem coś takiego http://www.hfsignals.org/images/f/f0/DMU.pdf
    I mam pytanie, czy któryś z mierników co posiadam będzie się nadawał?
    Miernik do parowania diod Miernik do parowania diod Miernik do parowania diod

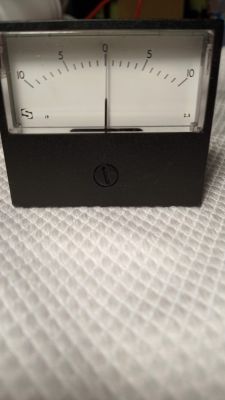

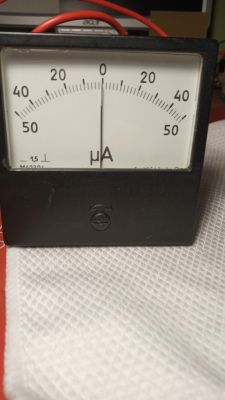

    Ten większy to "ruski" 50-0-50 uA, zaś ten mniejszy to angielski SIFAN 500-0-500 uA.
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • Moderator Projektowanie
    Lepszy zapewne będzie 50mikroA, ale też to zależy z jaka dokładnością będziesz chciał parować diody.
    Oprócz czułości "prądowej" ważne jest napięcie na takim mikroamperomierzu (dla pełnego wychylenia). Bo tak naprawdę ten mikroamperomierz pracuje tu jako woltomierz mierzący różnicę napięć Uf między diodami. Jeżeli chcesz parować diody bardzo dokładnie to mikroamperomierz o jak najniższym prądzie i jak najniższym napięciu.
  • Poziom 38  
    Zastosuj miernik 50-0-50µA. Autor opracowania, do którego link podałeś, wyraźnie pisze, że miliamperomierz zastosował tylko do celów poglądowych (bo pewnie tylko taki miał), a normalnie używa miernika cyfrowego (na zakresie 200µA). Swoją drogą, rezystory w mostku też muszą być dobrane na jednakową wartość, w przeciwnym wypadku nie dobierzesz dobrej pary diod.
    Proponuję także zapoznać się z układem: radiopolyus.ru/sxemy-dlya-izmerenij/201-pribor-dlya-podbora-diodov
  • Poziom 21  
    Witam

    Po przetłumaczeniu rozumiem , że podłącza się dwie diody i jeśli wskazówka nie poruszy się to diody są identyczne bądź należy wybać takie , gdzie wskazówka będzie miała najmniejsze odchylenie.
    Tak to rozumiem


    Pozdrawiam
  • Banner Multimetr Fluke 87VBanner Multimetr Fluke 87V
  • Moderator Projektowanie
    wosiekpl napisał:
    podłącza się dwie diody i jeśli wskazówka nie poruszy się to diody są identyczne bądź należy wybać takie , gdzie wskazówka będzie miała najmniejsze odchylenie.
    Tak to rozumiem

    Owszem.
    Zwykle takie "parowanie" (2 szt, czasem większej ilości - np. 4 szt.) trzeba wykonać w jednym punkcie pracy diod, ale czasem wymagana jest większa dokładność i warto to zrobić w kilku punktach. Punkt jest określany przez prąd płynący przez diodę, a to jest wyznaczone przez napięcie zasilania regulowane potencjometrem.
    Np. jeśli diody docelowo mają pracować z prądem 0,1-0,5 mA to badanie należy przeprowadzić np. przy prądzie 0,2mA i 0,4mA, albo (jeszcze dokładniej) 0,1mA, 0,3mA, 0,5mA. Prąd ustawić potencjometrem i mierzyć miliamperomierzem w obwodzie ślizgacza potencjometru - prąd 2 szt. diod wyniesie wtedy odpowiednio 0,4 i 0,8mA (0,2, 0,6, 1,0mA).
    Identyczne diody nie istnieją. Są tylko podobne - o zbliżonych charakterystykach, wszystko zależy od dokładności badania.
  • Poziom 21  
    No to mam jeszcze jedno pytanie. ( zwiazane jest z tematem na forum hiszpańskim gdzie jeden kolega poszukuje diod do skrzynki MFJ-986C , który mu się uszkodził )

    Chodzi o diody germanowe 1N34A . Z tego co pisze orginalne są trudno dostepne zaś niektóre "chińskie" są FAKES . Tak się składa , że ja kupilem kilkadziesiąd sztuk takich diod u "chińczyka" , podobnie jak i 1N5711 .

    Dokładnie nie wiem co chce powiedzieć że są niedobre dlatego mam pytanie czy istnieje możliwość sprawdzenia tych diod. Np jak zmierzyć spadek 0.6 V typowy dla tego typu diody

    PS a tu inny schemat

    http://radiopolyus.ru/sxemy-dlya-izmerenij/307-podbor-diodov-po-parametram

    i pewnie taki masz na myśli


    Pozdrawiam
  • Moderator Projektowanie
    wosiekpl napisał:
    No to mam jeszcze jedno pytanie. ( zwiazane jest z tematem na forum hiszpańskim gdzie jeden kolega poszukuje diod do skrzynki MFJ-986C , który mu się uszkodził )

    Chodzi o diody germanowe 1N34A . Z tego co pisze orginalne są trudno dostepne zaś niektóre "chińskie" są FAKES . Tak się składa , że ja kupilem kilkadziesiąd sztuk takich diod u "chińczyka" , podobnie jak i 1N5711 .

    Dokładnie nie wiem co chce powiedzieć że są niedobre dlatego mam pytanie czy istnieje możliwość sprawdzenia tych diod. Np jak zmierzyć spadek 0.6 V typowy dla tego typu diody

    To dokładnie jak ja - też nie wiem co chcesz powiedzieć :D
  • Poziom 21  
    Mi chodzi jak zmierzyć te 0.6 V . I tak pomyślałem żeby połączyć ją w szereg z opornikiem tak aby płynął prąd np 0.5 mA . Jeśli zasilę napięciem np 9 V to na wejściu mam owe 9 V zaś po diodzie powinno być o 0.6 V mniej czyli 8.4 V Czy dobrze mysle ?
  • Poziom 43  
    Cytat:
    Mi chodzi jak zmierzyć te 0.6 V . I tak pomyślałem żeby połączyć ją w szereg z opornikiem tak aby płynął prąd np 0.5 mA . Jeśli zasilę napięciem np 9 V to na wejściu mam owe 9 V zaś po diodzie powinno być o 0.6 V mniej czyli 8.4 V Czy dobrze mysle ?
    A na najprostszy pomysł nie wpadłeś? podłączyć woltomierz równolegle do diody. Oczywiście rezystor i bateria zostają.

    Akurat 0,6V to za dużo zarówno na germanową 1N34A jak i Schottky-ego 1N5711, jak tyle pokaże miernik (przy małych prądach przewodzenia) to możesz uznać że masz podróbkę, przecież niski spadek napięcia w kierunku przewodzenia to jedyny powód dlaczego ludzie szukają germanowych diod.
  • Poziom 43  
    Znalazłem coś takiego, nie wiem jakie jest źródło bo ten obrazek pojawia się w kilku miejscach w internecie
    Miernik do parowania diod
  • Moderator Projektowanie
    wosiekpl napisał:
    Ile więc powinien pokazać ? Jeśli nie 0.6 to ile ?

    A to zależy przede wszystkim od prądu przewodzenia, od typu diody, egzemplarza.
    Szukaj i czytaj dokumentację - noty katalogowe, np. dla 1N34 http://pdf1.alldatasheet.com/datasheet-pdf/view/73977/MCC/1N34A.html są bardzo ubogie dane bo to stara dioda - podano maxUf dla If=5mA. T.zn. że przy If=5mA, Uf ≦1V.
    Ale germanowe ostrzowe mają szczególną właściwość, że przewodzą prawie od zera - patrz na charakterystykę starej DOG31:
    Miernik do parowania diod
    Przewodzi praktycznie prawie od zera bo już przy Uf= kilkadziesiąt mV popłynie niewielki prąd If i charakterystyka jest pochyła - Uf mocno zależy od If.
    Zwykła krzemowa od ok. 0,5V, natomiast Schottky od ok. 0,1-0,15V i w zakresie większych prądów Uf jest wyraźnie mniejsze (rzędu 0,4V dla If= ok. 10-20mA) niż dla germanowych ostrzowych (1-1,5V dla If=10mA).
    Germanowe ostrzowe ze złotym ostrzem mają podobne napięcia przewodzenia jak diody Schottky.
