Witam.
Podobnych konstrukcji na forum i w świecie internetu jest masa... I może właśnie to skłoniło mnie do wybrania popularnej, sprawdzonej i przede wszystkim banalnie prostej konstrukcji wzmacniacza stereo, choć jak można mówić tu o prostocie dla kogoś kto jest totalnym amatorem jak na dzień dzisiejszy. Generalnie sam wzmacniacz można zrobić na bazie gotowych kitów, uniwersalnej obudowy itp. poskładać i już... Ja nie tylko chciałem go wykonać samemu, ale też po drodze wiele się nauczyć, więc każdy zakres prac, jest w całości moją pracą, no może poza schematami. Po kolei:
Ogólny zamysł:
Wzmacniacz stereo, do dwóch monitorów, do TV, moc monitorów 40W RMS (1szt.); bez korekcji barwy, na froncie tylko pokrętło regulacji wzmocnienia... No i prosty dla amatora. Z drugiej strony, robiłem jak najlepiej, może to przerost formy nad treścią, ale mocny transformator, soft start i duża filtracja, pogrubianie ścieżek itp...
Zasilanie:
Przełącznik kołyskowy + bezpiecznik topikowy, następnie na drodze staje moduł miękkiego startu transformatora, zrealizowany na prostym schemacie oporników i przekaźnika, a trafo z kolei to 2x24V 300VA (mocne jak na TDA ale z myślą o przyszłości, może się przyda?). Do pełnego zasilacza brakuje nam wyprostowania prądu, co realizuje mostek prostowniczy a filtracja odbywa się za pomocą kondensatorów 6x 6800uF oraz 2x 470nF + dwa bezpieczniki na wyjściach napięcia.
Wzmacniacz:
Klasyczny układ z końcówką TDA7294, których pełno w internecie... Dwa układy dla Stereo, a masa wspólna zrobiona na wyjściu zasilacza. Masa sygnału zrealizowana jest osobno. W każdym bądź razie nie ma przydźwięku. Kości TDA przymocowane są do radiatorów, pewnie zbyt dużych, ale taki był zamysł, kwestia wyglądu i dopasowania do obudowy
Regulacja sygnału oparta na potencjometrze 50k oczywiście podwójnym dla stereo, bez wzmocnienia Loudness.
Obudowa:
Zamysł był taki: Wymiary podobne do Pioneera A-333, no i fornir heban (tak jak monitory) + front w łuku z dębu + olej. Na froncie jedynie pokrętło regulacji wzmocnienia. Z racji forniru i frontu dębowego oraz ze względu na wymiary najłatwiej było mi zrobić obudowę z wióra 18, a taki też miałem pod ręką w garażu... Wiem powiecie tragedia... Mogłem kombinować ze sklejką, albo czymś, ale zdecydowałem, że nie ma to sensu. W środku na zdjęciach nie widać, ale pomalowana jest ostatecznie na czarno, oraz tył również polakierowany na czarno. Fornir polakierowany w delikatny połysk, a front olejowany. Potencjometr podświetlony diodami LED (świecą się oczywiście tyko podczas pracy wzmacniacza), a ich zasilanie zrealizowane jest z zasilacza symetrycznego. Przełącznik kołyskowy umieszczony jest z tyłu wzmacniacza (od góry) - bardzo łatwy dostęp, a taki też był zamysł gdyż fizycznie stoi i będzie stał wzmacniacz na wierzchu RTV, a nie chciałem by na froncie było coś więcej. Stoi na malutkich stopkach, żeby była ok 2-3 mm nad powierzchnią szafki.
Rezultat odsłuchowy:
W porównaniu do Pioneer A-333 - klasycznego wzmacniacza, już dość starego, ale nadal przyjemnie grającego; jest... lepiej? Nie mogę porównywać obu konstrukcji do siebie pod względem technicznym, gdyż to zupełnie inne konstrukcje, zupełnie inaczej wykonane, które w zamyśle zupełnie inaczej brzmią i tak jest. A jak wiemy dźwięki, które słyszymy przez każdego odbierane są indywidualnie i każdy ma swoje upodobania, dlatego dla mnie TDA brzmi przyjemniej. Nie mamy tutaj żadnej korekcji barwy, a niskich tonów i ciepłej barwy jest na prawdę dużo, czego nie mogę niestety powiedzieć o Pioneer, tam zawsze miałem włączone loudness oraz bas delikatnie podbity. Działa to wszystko jako Stereo do TV i spisuje się naprawdę ok. Fakt słyszałem konstrukcje za kilka tysięcy złotych i nie można się tym bez końca zachwycać, ale fakt dumy z pierwszego działającego wzmacniacza jest niepodważalny
Pora więc zając się subwooferem do całego systemu
Pomiary nie robione, danych technicznych nie podam bo to tylko przypuszczenia, ale to co mogłem to sprawdziłem. Gra w całym paśmie i nigdzie się nie pomyliłem, gra w fazie i generalnie wszystko działa co ma działać. Muszę zaopatrzyć się w przyrządy pomiarowe
No i pozostawmy bez komentarza wiszące przewody od kolumn
Muszę w końcu kupić dłuższe, ale wiecie jak to jest ciągle nie ma czasu.
Co bym poprawił?
Po okresie zachwytu i wyidealizowania sprzętu przychodzi czas na chłodne spojrzenie... i tak:
1. Zamiast forniru mogłem polakierować na czarny połysk. Front by został tak jak jest. Głównie dlatego, że jednak w świetle dziennym front delikatnie różni się odcieniem od reszty co mnie bardzo irytuje
2. Jest soft start, ale nie ma szybkiego odcinania kolumn po wyłączeniu zasilania (muszą rozładować kondensatory) - teraz wiem jak to zrobić, ale cóż - wtedy nie wiedziałem.
3. Muszę zmienić podświetlenie potencjometru na mocniejsze, bo jak się okazuje w dzień jest prawie niewidoczne.
4. Przerobiłbym z chęcią całość na wzmacniacz 2.1 dodając trzeci układ TDA
Uzupełniająco:
Czas realizacji bardzo ciężko określić... Zacząłem pod koniec roku 2017. Wtedy zrobiłem płytki i polutowałem układy, a w grudniu 2018r. zakupiłem dopiero transformator i kondensatory filtrujące oraz radiatory. Od stycznia używam regularnie wzmacniacza, myślę, że łącznie zajęło to ok 3 miesięcy, nie biorąc pod uwagę przerwy z czego bardzo dużo czasu pochłonęło szukanie informacji i nauka, żeby to wszystko zrobić. Nauka KiCad, nauka wytrawianie płytek a potem połączenia tego wszystkiego
Cena, jeszcze gorzej mi określić, wszystko miałem od ręki z pobliskiej hurtowni
Za transformator zapłaciłem ok 130/140zł;
kondensatory filtrujące to koszt rzędu 50zł;
dwie kości TDA 25zł;
dwa wytrawiacze ok 10zł
Płytki PCB ok 15zł
Cyna - pewnie z 15zł przelałem.
Przewody miedziane ok 10zł
Przekaźnik ok 10zł
Elementy na tylnej ściance (złącza itp. ok 10zł)
Reszta elementów - pewnie około 50-70zł
Potencjometr podwójny z długim bolcem 12zł
Obudowa itp. FREE
Całość: ok 350zł. - więcej niż mój Pioneer wart
Zaczęło się od:
Układ TDA
https://www.elektroda.pl/rtvforum/topic221914.html
tutaj wszystko jest opisane dokładnie, i bardzo dziękuję koledze za tak dokładny opis
Tak to NEO13 i nie ma na niej błędu. Błąd ja popełniłem, podłączając na wstępie źle końcówki, teraz wiem, że masa i wszystkie przewody muszą wychodzić z jednego źródła Kolejny błąd to, źle zmostkowałem Stby oraz Mute na płytce (nie doczytałem), czego skutkiem był fakt, że jedna końcówka działała, a na drugiej był ogromny brum - do dziś tego nie rozumiem, bo według logiki powinny obie nie działać. No i z pośpiechu nie odizolowałem kości od radiatora, i za pomocą śrubokrętu, przez przypadek przylutowałem jedną kość do radiatora (stopiłem zwarciem), na szczęście skończyło się tylko na wymianie samej kości.
Później
Zasilacz:
https://www.elektroda.pl/rtvforum/viewtopic.php?p=1110959#1110959
Problemu tu nie było, a przynajmniej nie do czasu mojej głupoty
Podłączyłem zasilacz (bez końcówek) do sieci i sprawdziłem multimetrem czy działa prawidłowo, wszystko było ok, idealne napięcie na wyjściach bez wahań. Więc podłączałem żarówkę celem rozładowania kondensatorów, ale coś mi nie wyszło, bo jak dotknąłem bezpiecznik to zrobiło się zwarcie i upaliło jeden bezpiecznik... Nie rozładowały się do końca kondy
Pomyślałem o Miękkim starcie
https://www.elektroda.pl/rtvforum/topic1303758.html - tu wszystko jest wyjaśnione i sam artykuł z płytką również.
I tu jest błąd, gdyż kondensator 1000uF można zastosować o zdecydowanie mniejszym napięciu, u mnie jest to 35V. A jeśli chodzi o rezystory, ja osobiście połączyłem szeregowo bo nie mogłem dostać w okolicy tak dużych.
Co do podświetlenia gałki:
https://www.elektroda.pl/rtvforum/topic3535169.html
Sami szybko mi pomogliście
)))

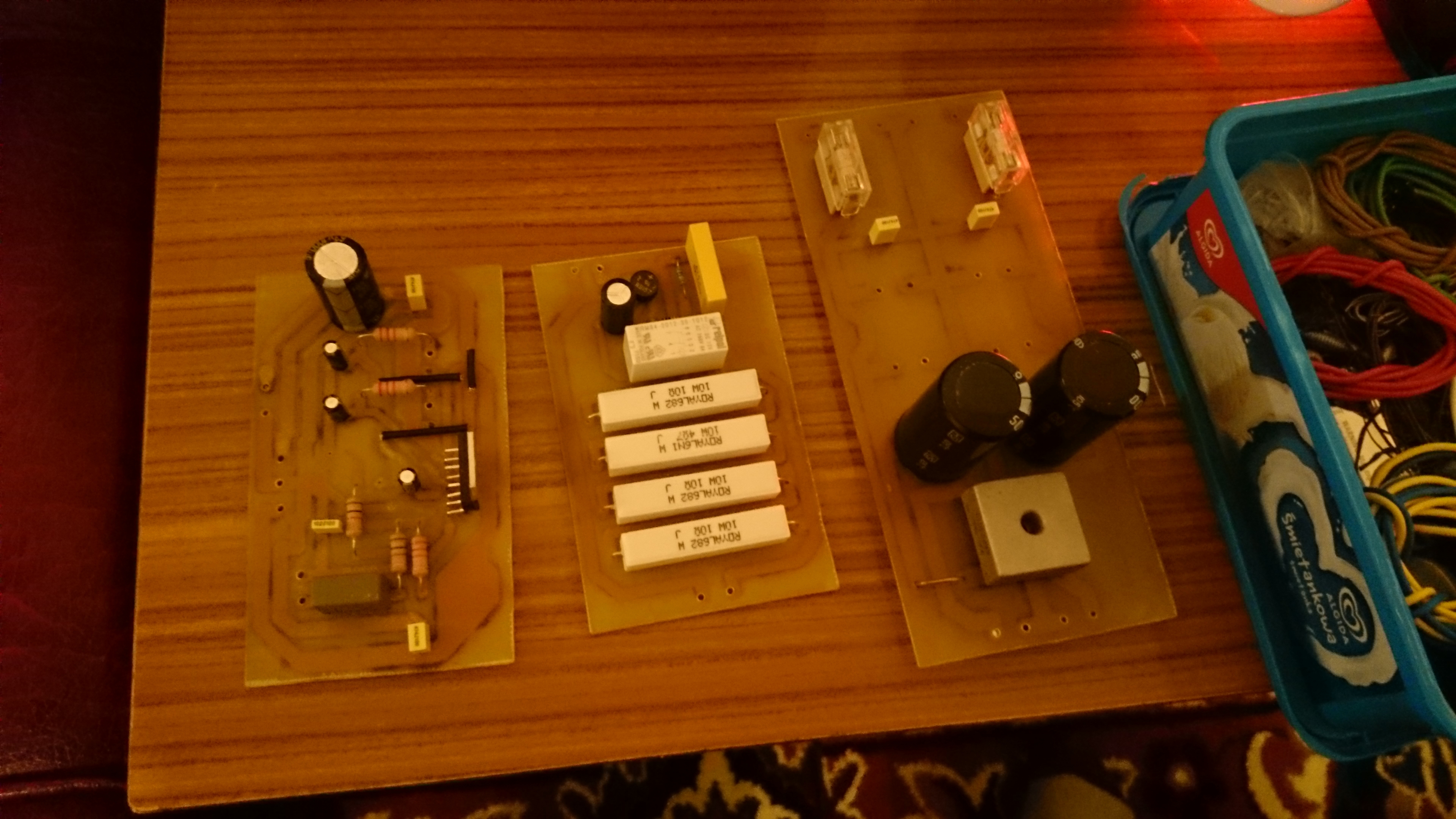

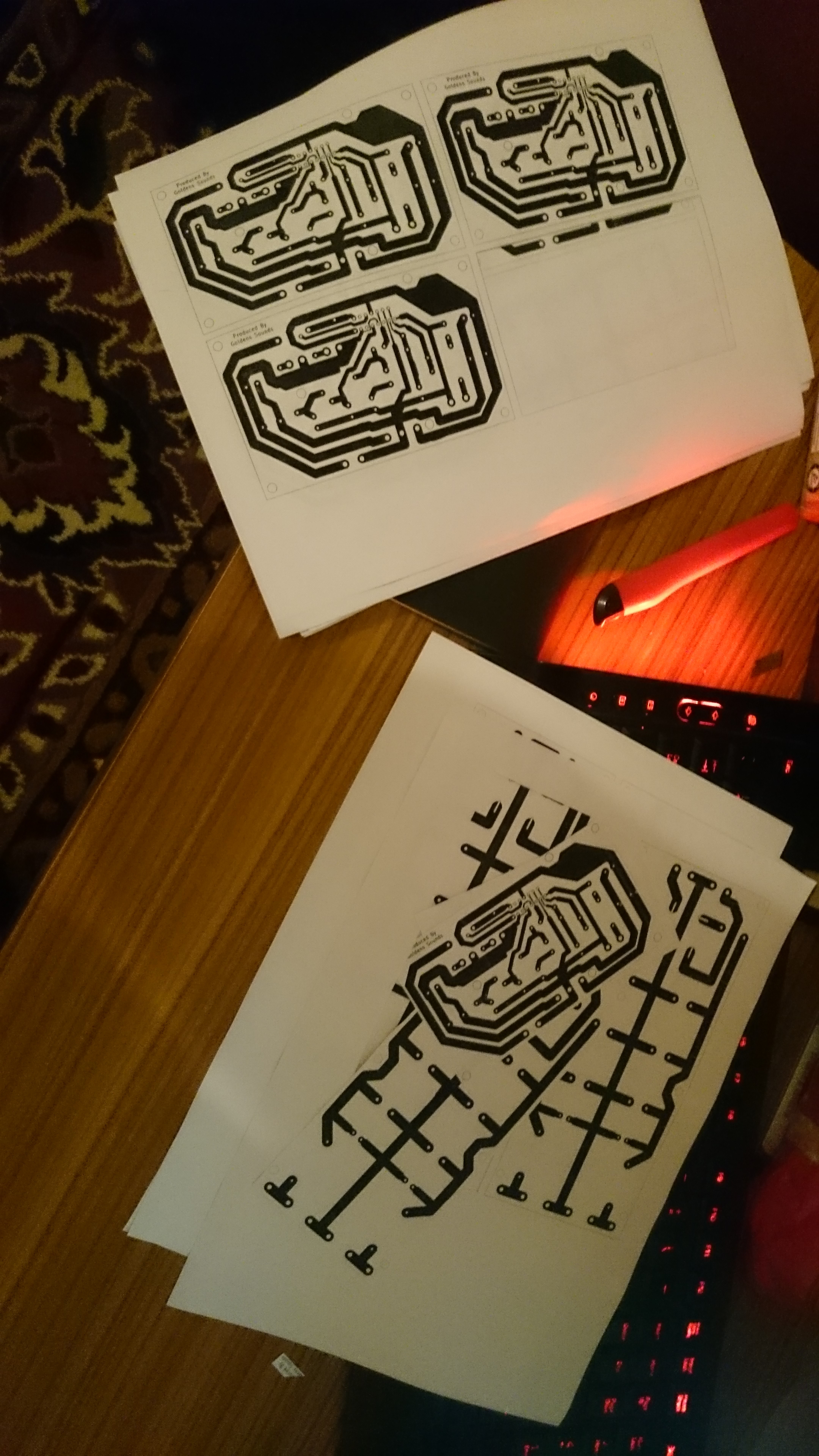

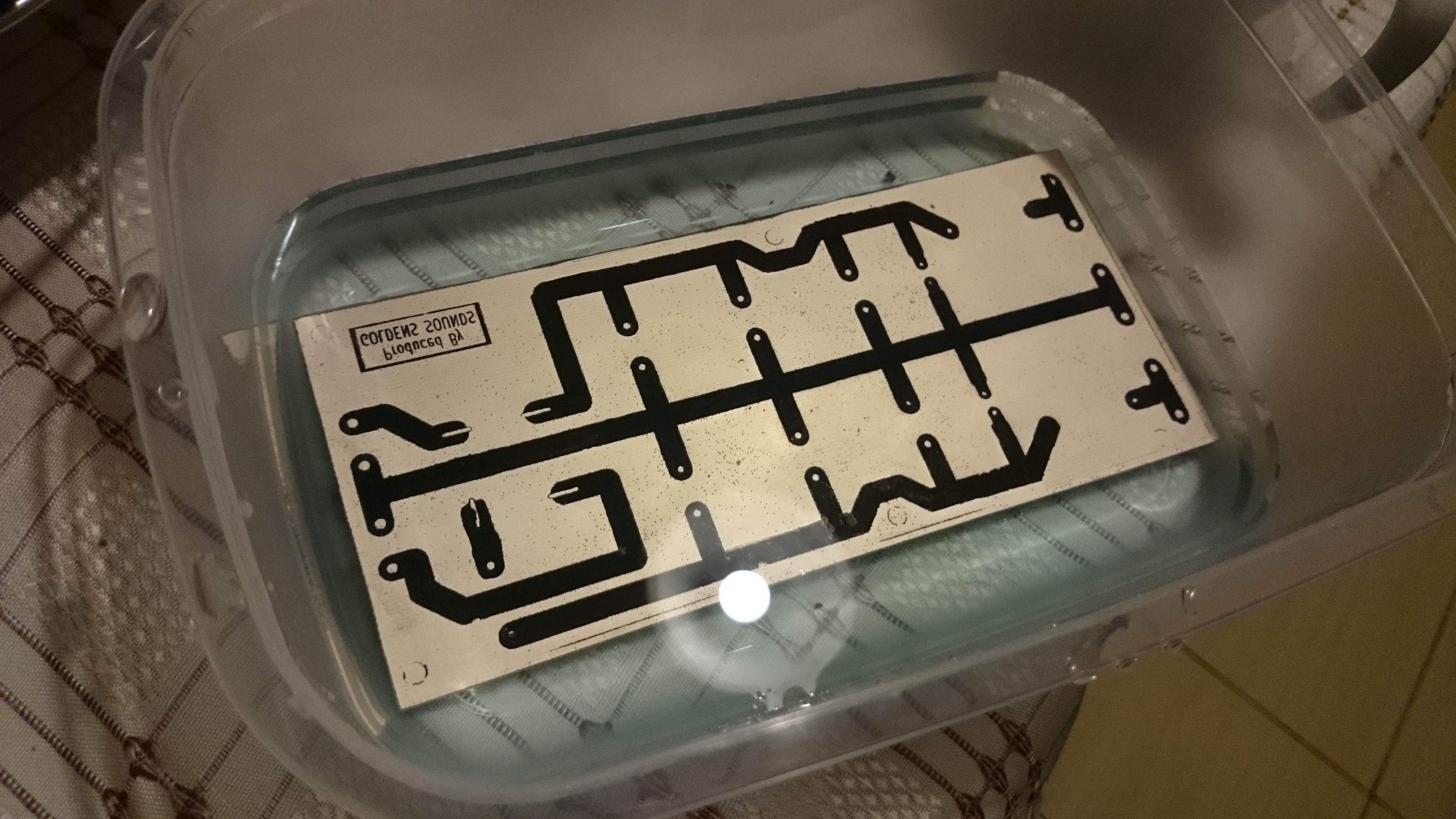

Jak widać nigdzie nie ma gotowych płytek do druku bo są to gotowe kity do kupienia. Ja chciałem się nauczyć czegoś i być bardziej dumnym z dzieła więc, szybka nauka programu KiCad - bardzo prosty; przerysowałem schematy układów ( a z tda to zrobiłem schemat na podstawie płytki, podobnie z zasilaczem, choć tu było banalnie), następnie utworzyłem footprinty, na podstawie rzeczywistych wymiarów elementów, a następnie wzór płytki drukowanej. Wydruk w drukarni i termotransfer. Tu tez was przekieruję:
https://www.elektroda.pl/rtvforum/topic3312278.html
Nawierty i lutowanie to już kwestia indywidualna
Ścieżki zasilania pogrubiałem drutem 1.5mm2, plus cyna. Zarówno w zasilaczu, wzmacniaczach mocy jak i układzie miękkiego rozruchu.
Schematów samych w sobie nie udzielam, bo zawierają one błędy, hmm niezbyt dobrze rozumiem jeszcze program i wywalał mi błędy, co zmuszało mnie do pewnych zmian w schematach, aby program puścił dalej, a mając tą świadomość poprawiałem ostateczną płytkę w ostatnim etapie prowadzenia ścieżek (gdzie można wyłączyć zasady i reguły połączeń i robić co się chce
)
Pozdrawiam wszystkich
Konrad
