    Dzisiaj przedstawiam na forum swoją koncepcję wzmacniacza stereo małej mocy, do zasilenia małych głośników lub słuchawek.
    Motywacji do realizacji tego projektu było kilka. Jedną z nich była chęć spożytkowania scalonych wzmacniaczy audio, które raczej już nigdzie nie znalazły by zastosowania.
    Szczególnie zależało mi na wykorzystaniu układów niegdyś produkowanych u nas w kraju, chociażby żeby czasem posłuchać ich brzmienia.
    Innym powodem powstania projektu był eksperyment z koncepcą niemetalowej, drewnianej obudowy, miłej dla ręki w stylu prezentowanym w dawnych książkach dla radioamatorów.

    Wzmacniacz stereo małej mocy w obudowie


    Materiału na obudowę nie musiałem długo szukać; wziąłem to co miałem pod ręką - kawałki dykty oraz drewnianą listewkę. Przyciąłem, skleiłem klejem poliuretanowym, ścisnąłem ściskami. Po wyschnięciu kleju wyszlifowałem wszystko i nadałem krawędziom łagodną krawędź. Następnie pomalowałem wszystko bezbarwnym lakierem akrylowym.
    W listewkach wcześniej wyciąłem rowek w celu umożliwienia wsunięcia płytki wzmacniacza. Pod gniaza, pokrętło, wyłącznik wykonałem otwory. Tylna pokrywa posiada otwory do przykręcenia do obudowy i jednocześnie ściska płytkę wewnątrz tak, że nie ma luzów.

    Wzmacniacz stereo małej mocy w obudowie

    Pierwszy wzmacniacz wykonałem z użyciem dwóch UL1497. Jest to typowa aplikacja wyposażona w dwa wyjścia: dla głośników i dla słuchawek, z rezystorami szeregowymi 100R. Wejście i wyjścia wystawione na zewnątrz w postaci gniazd jack 3.5 stereo.

    Wzmacniacz stereo małej mocy w obudowie

    Wrażenia z odsłuchu są lepsze niż słuchanie muzyki z laptopa, ale sporo zależy od źródła dźwięku. Jednak nie tutaj o chodzi o super jakość dźwięku.

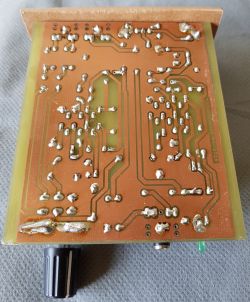

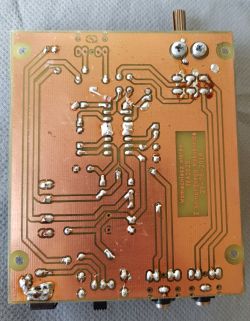

    Po jakimś czasie wykorzystałem kolejny scalak, który leżał w zbiorach bez nadziei na wykorzystanie w jakimś układzie - TEA2025. Jest to wzmacniacz stereo o mocy 1,3W/8om kosztujący grosze, ale ten akurat jest wyjątkowy, bo pochodzi z rozbiórki mojego dawnego sprzętu grającego :) Płytka wzmacniacza na UL posłużyła jako szablon, zmieniony został tylko układ wzmacniacza.

    Wzmacniacz stereo małej mocy w obudowie Wzmacniacz stereo małej mocy w obudowie

    Kosztów oczywiście nie liczę, bo projekt wykonałem z tego co już miałem, w większości jest to recykling.

    Wzmacniacz stereo małej mocy w obudowie Wzmacniacz stereo małej mocy w obudowie

    Dodaję schemat wzmacniacza z UL1497.
    Wzmacniacz stereo małej mocy w obudowie
