Unifon Cyfral Smart 5P - podłączenie

18 Lut 2019 21:55 198 4
  • Poziom 2  
    Po remoncie przedpokoju pojawił się problem z wymianą unifonu na nowy.

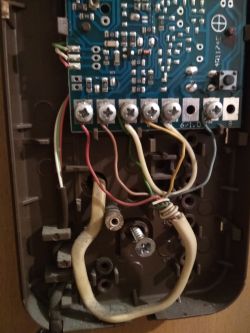

    Wcześniej w mieszkaniu zainstalowany był unifon Laskomex LF3-NS, podpięty w następujący sposób:
    Unifon Cyfral Smart 5P - podłączenie

    Staram się podpiąć nowy unifon - model Cyfral Smart 5P o następującym układzie:
    Unifon Cyfral Smart 5P - podłączenie

    Po analizie schematów dla LF3-NS, doszedłem do konkluzji, że:
    - przewód żółty = masa
    - przewód czerwony = wywołanie
    - przewód zielony = mikrofon
    - przewód brązowy = słuchawka (głośnik)
    - przewód niebieski = masa elektrozaczepu (?)

    Próbowałem podłączyć nowy unifon wedle powyższej rozpiski i w oparciu o instrukcję - niestety z miernym skutkiem.

    Przewody żółty i czerwony (odpowiednio - masa i wywołanie) - zakładam, że podłączone zostały w sposób prawidłowy, unifon dzwoni.

    Dalej zaczynają się jednak schody. Próbowałem podłączyć pozostałe przewody w różnych kombinacjach, niestety w żadnej unifon nie działa w 100% prawidłowo. W akcie desperacji przyjąłem już czysto hipotetycznie, że pomimo 5 żył w kablu, sama instalacja jest 4-żyłowa. Podpinając zielony przewód do mikrofonu - przy założonych zworach zw2 i zw3 domofon dzwoni, słychać na dole dźwięk rozmówcy oraz działa otwieranie drzwi. Niestety - w unifonie nie słychać osoby na dole.

    Dlatego też zwracam się z gorącą prośbą o pomoc oraz wskazanie, w jaki sposób podłączyć unifon.
    Z góry serdecznie dziękuję!

  • Poziom 43  
    Od góry wszystkie tematy do przejrzenia
    https://www.elektroda.pl/rtvforum/forum292.html
  • Poziom 2  
    Przed zadaniem pytania przejrzałem przyklejone tematy + użyłem wyszukiwarki, co nie rozwiązało jednak mojego problemu.

  • Poziom 43  
  • Specjalista Domofony
    Jaki efekt jest jak podłączysz tak:
    MASA - żółty
    RNIG - czerwony
    SPK - brązowy
    MIC - zielony
    SW1 - niebieski

    Zwory ZW1 i ZW2 - nie załączone
    ZW3 - załączona ?

    Pozdrawiam
