Dwukanałowy generator DDS 40MHz na bazie AD9834

Urgon 20 Lut 2019 15:23 4797 54
  • AVE...


    Wstęp

    Dawno, dawno temu, gdy bylem piękny i młody, zaprojektowałem płytkę pod generator DDS na bazie AD9834. Samą płytkę, bez schematu. Przez przypadek jednak skasowałem sobie wartości elementów, zaś sam projekt tyłka nie urywał. Porzuciłem więc go na lata. Ale teraz, pod wpływem tego tematu postanowiłem projekt odkopać i zrobić od nowa.

    Założenia podstawowe:
    1. Dwa niezależne kanały o częstotliwości maksymalnej 40MHz dzięki przetaktowaniu układów AD9834 do 100MHz.
    2. Regulacja amplitudy i offsetu (poprzednia wersja tego nie miała)
    3. Modulacja ASK/FSK/PSK, opcjonalnie AM/FM/PM.
    4. Modulacja FSK/PSK zewnętrznym sygnałem TTL (poprzednia wersja tego nie miała).
    5. Amplituda sygnału 24Vp-p (poprzednia wersja 1,6Vp-p).
    6. Prosty interfejs na wyświetlaczu LCD, enkoderze i paru przyciskach.
    7. Cena kitu poniżej 300PLN za pełną wersję, połowa tego za wersję jednokanałową.
    8. Możliwość użycia generatora 75MHz, a przy tym uzyskanie fmax 30MHz bez konieczności przeprogramowywania mikrokontrolera.

    Założenia dodatkowe (czyli fajnie by było dodać):
    1. Wyjścia PWM.
    2. Wejście do modulacji AM.
    3. Dodatkowy generator PLL dla wyższych częstotliwości z wykorzystaniem generatora 100MHz jako zegara odniesienia.
    4. Interfejs USB do komunikacji z PC.

    Status projektu:
    2019, 02, 20.
    Zakończyłem projektowanie pierwszej wersji części wykonawczej generatora oraz zasilacza dla wzmacniaczy operacyjnych. Założyłem ten temat.
    2019, 03, 23.
    Nowa wersja części wykonawczej z dodaniem dwóch funkcjonalności. Podjąłem decyzję o przeniesieniu części zasilającej na oddzielną płytkę i przygotowaniu kilku opcji zasilania całości.


    Opis:

    Sekcja kontrolno-sterująca.

    W przygotowaniu.

    Generator DDS

    Dwukanałowy generator DDS 40MHz na bazie AD9834

    Sercem urządzenia są dwa układy AD9834(U101 i U107). Ponieważ oba kanały są identyczne, opiszę tylko jeden z nich. Sygnał dla AD9834 pochodzi z generatora Y101 o częstotliwości 100MHz, ponieważ jest on wspólny dla obu układów, wyjściowe sygnały są ze sobą zsynchronizowane. AD9834 jest w standardowej aplikacji i z typowymi wartościami elementów. Wejścia FSELECT i PSELECT są wyprowadzone na złącze J102(J104) i dodatkowe połączone z masą rezystorami 10k, by nie były podatne na zakłócenia. Układ U104 (U110) MCP4822 to dwukanałowy przetwornik DAC o rozdzielczości 12 bitów z wbudowanym źródłem napięcia odniesienia 2,048V i wzmacniaczami wyjściowymi podwajającymi napięcie wyjściowe. Jeden kanał kontroluje amplitudę sygnału, a drugi offset. Rezystory R121 i R122 oraz potencjometr R120 tworzą dzielnik napięcia dla wejścia FSADJ. Napięcie to należy wyregulować zgodnie z instrukcją (której jeszcze nie ma) tak, by w punkcie testowym TP101 wynosiło 1.2V przy minimalnej zadanej amplitudzie sygnału. Rezystor R119 ogranicza maksymalny prąd na pinie FSADJ i ustala maksymalną amplitudę zgodnie ze wzorami:
    Iout=18 x 1,2/Rfsadj
    Vout = Iout x Iout.
    W tym przypadku amplituda wyniesie około 0,85Vp-p.
    Wyjścia IOUT oraz IOUTB są połączone z pierwszym wzmacniaczem operacyjnym LM7171 (na schemacie jest chwilowo AD8011), jest on w konfiguracji różnicowej by wyeliminować offset generowany przez uklad AD9834. Rezystory zostały dobrane tak, by podnieść napięcie pięciokrotnie do około 4,25V. Elementy R105, C102, C103 i L101 tworzą filtr dolnoprzepustowy o częstotliwości granicznej 40MHz. Za nimi znajduje się drugi wzmacniacz, tym razem w konfiguracji odwracającej, podnoszący amplitudę trzykrotnie do około 12,75V. Tutaj też jest dodawany offset.
    Offset generuje ten sam układ MCP4822, co napięcie ustalające amplitudę, z tą różnicą, iż jest on wytwarzany z użyciem wzmacniacza operacyjnego U107.1 i źródła napięcia odniesienia U105 MCP1501-40 dającego 4,096V.W zastosowanej konfiguracji napięcie na wyjściu U106.1 może wynosić od -4,096V do 4,096V. Napięcie to jest następnie wzmacniane z pomocą U107.2 do wartości ±12,228V, i taki właśnie offset może być dodany do sygnału wyjściowego generatora. U107 to poczwórny wzmacniacz TL074 - nic lepszego raczej tu nie potrzeba.
    Za wzmacniaczem U103 znajduje się drugi filtr 40MHz o impedancji wyjściowej 50Ω oraz standardowe gniazd BNC do montażu w obudowie.
    Jak pisałem wcześniej, drugi kanał jest kopią pierwszego.

    2019, 03, 23
    Wyjścia SIGN_BIT OUT obu generatorów zostały połączone do buforów w układzie U105 (74HC4050D), na każdy kanał przypadają trzy połączone równolegle bufory, ich wyjścia zaś przechodzą przez rezystory ograniczające do złączy zapewniających wyjścia TTL z generatora. Dodatkowo sygnał z pinu SIGN_BIT OUT pierwszego generatora jest też kierowany do układu 74HC2G125DC, skąd mikrokontroler może go skierować na wejścia F_SELECT lub/i P_SELECT drugiego generatora, co pozwala na proste generowanie sygnału FSK/PSK ze stałą częstotliwością przełączania.

    Uwaga! Na schemacie brakuje kondensatorów filtrujących, będą one dodane w przyszłości.


    Zasilacz ±15V dla wzmacniaczy operacyjnych

    Ze względu na wymogi dotyczące zasilania (prąd prawie 2,7A przy napięciu 5V) przetwornica RCC została wydzielona z głównego projektu i będzie jedną z kilku różnych opcji zasilania wzmacniaczy operacyjnych w formie oddzielnych płytek do wyboru zależnie od budżetu i posiadanych komponentów. Dlatego też przetwornica jest teraz w spoilerach.

    Spoiler:
    Dwukanałowy generator DDS 40MHz na bazie AD9834

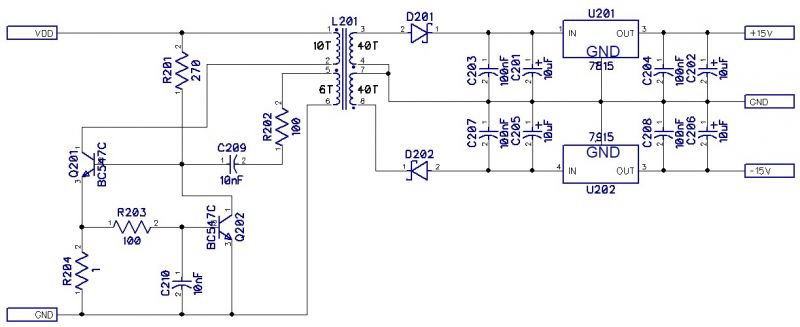

    Do generowania potrzebnych napięć postanowiłem użyć przetwornicy RCC (Ringing choke converter - przetwornica z dzwoniącym dławikiem). Jest to prosty układ przetwornicy samodławnej pracujący z samoustalającą się częstotliwością zależną od doboru elementów i sposobu nawinięcia transformatora.

    R201 dostarcza napięcia do bazy Q201, który zaczyna przewodzić. Prąd zaczyna płynąć przez pierwsze uzwojenie transformatora, energia jest gromadzona w rdzeniu. Kondensator C209 zaczyna się ładować, wraz z jego ładowaniem spada napięcie na R201, a z nim prąd płynący przez bazę tranzystora. Gdy prąd uzwojenia pierwotnego zrówna się, a następnie przekroczy prąd bazy pomnożony przez jego wzmocnienie prądowe, wzrośnie napięcie Vce tranzystora, przez co spadnie napięcie na uzwojeniu pierwotnym. Spadnie też napięcie na uzwojeniu pomocniczym, przez co tranzystor Q201 w końcu się zatka. Wtedy na obi uzwojeniach po stronie pierwotnej pojawi się napięcie ujemne, C209 zostanie rozładowany przez R202, a cala energia zgromadzona w rdzeniu wyindukuje się po stronie wtórnej. Gdy cała zgromadzona energia zostanie przetransferowana, R201 ponownie otworzy Q201 i cały cykl rozpocznie się od nowa.
    R204, R203, C210 i Q202 tworzą proste ograniczenie prądowe po stronie pierwotnej. Jeśli prąd przekroczy około 700mA przez czas dłuższy, niż stała czasowa R203/C210, Q202 zacznie przewodzić i zatka Q201 przedwcześnie kończąc cykl.
    Po stronie wtórnej znajduje się standardowy układ prostowniczy dla przetwornic flyback i RCC oraz kondensatory filtrujące i dwa stabilizatory napięcia 7815 i 7915.


    To tyle na teraz. Zapraszam do komentowania i udzielania sugestii czy porad.
