  • Witam, chciałbym Wam przedstawić mój projekt 100w latarki Led, którą wykonałem jakiś czas temu. Projekt został wykonany w oparciu o gotowe moduły od naszych skośnookich friendów :D
    Jako zasilanie został zrobiony akumulator z ogniw Li-ion 18650 3000mAh w pakiecie 5s2p (21V 6000mAh) wraz z balancerem. Pakiet powinien być zgrzany lecz ja to polutowałem dobrą lutownicą tak, aby nie grzać ich zbyt długo, z użyciem specjalnej pasty i kwasu.
    Ogniwa te jak wiadomo powinny być ładowane CC CV do 21 V w pakiecie 5s, więc wykorzystałem jako moduł ładowania step down xl4015 z ograniczeniem prądowym ustawionym na 1 A i napięciem 21 V. Moduł ten ma fajną zaletę: gdy prąd ładowania spadnie do 0.2 A sygnalizuje w pelni naladowaną baterię.Wyprowadziłem led na obudowę.
    Port ładowania to gniazdo DC 2.5/5.5. Ładowarka to zasilacz oczywiście tez chinski 24 V 1 A zamontowany w obudowie z rury PCW. Dioda LED została przymocowana do radiatora od CPU z wentylatorem (oczywiście z pastą termo). Wykorzystałem soczewkę skupiającą 60 stopni oraz odbłyśnik i mocowanie całości. Wentylator zasilany poprzez stabilizator 12 V. Przy maksymalnym swieceniu temperatura utrzymuje się w granicach 35 stopni.
    Led jak i stabilizator jest zasilany z przetwornicy step up regulowanej. Ja wymontowałem potencjometr wieloobrotowy i dołożyłem rezystory 10k szeregowo oraz dodatkowy liniowy potencjometr 10k. Tak że jest możliwość regulacji świecenia diody co jest fajną opcją, gdyż nie zawsze potrzebujemy tak jasnego oświetlenia. Regulacja napięcia jest w zakresie 26-35.5 V. Przy maksymalnym napięciu dioda pobiera 70 W, tak że jest to granica bezpieczna dla diody i dla mnie wystarczające światło.
    Do sygnalizacji stanu baterii wykorzystałem zwykły woltomierz cyfrowy. Obudowa została wykonana z rury PCW wraz z zatyczkami. Mogła być ładniejsza ale po prostu taki pomysł na szybko wpadł do głowy. Zapewnie nie wszystkim się spodoba ale dla mnie to ma działać, a nie wyglądać. Rączka od mebli. Dodatkowo właczniki całej latarki oraz woltomierza, podstawka z deseczek.
    Całość obudowy jest dość solidna . Waga około 1.5 kg. Czas świecenia latarki przy pełnej jasności to około 2h tak że jest to dość dobry wynik. Przy mniejszej jasności czas jest znacznie dłuższy. Ładowanie około 7 h. W przyszłości planuję dorobić ładowarkę samochodową .Latarka idealnie sprawdza się na nocne wypady do lasu czy w miejscach gdzie potrzebujemy dobrego oświetlenia. Koszt wykonania około 170 zł. Najdroższy oczywiście akumulator. Jak zrobię filmik z wypadu w plener to wrzucę. Komentarze miło widziane :D
    Moduły z chin:
    Latarka LED 100W regulowana Latarka LED 100W regulowana Latarka LED 100W regulowana Latarka LED 100W regulowana Latarka LED 100W regulowana Latarka LED 100W regulowana

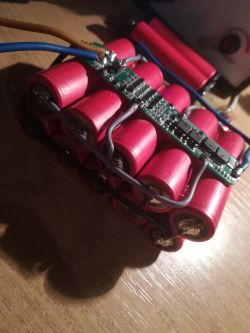

    Zdjęcia pakietu baterii jak i całej konstrukcji:
