[Solved] Lodówka Amica ACZ310iMH - Natychmiastowe zwarcie

Dotychczas lodówka działała bez zarzutu. Ostatnio modernizowałem u siebie w mieszkaniu gniazdka elektryczne i często wyłączałem bezpiecznik na czas pracy. Po kilku takich wyłączeniach lodówka zaczęła robić zwarcie (wszystkie pozostałe urządzenia działają poprawnie). Nie znam się na lodówkach, ale udało mi się przeanalizować jej obwód elektryczny, który zamieszczam na obrazku. Zrobiłem pomiary rezystancji uzwojeń silnika sprężarki. Wszystkie 3 wejścia termostatu są ze sobą zwarte - czy tak ma być? Dodam, że gdy odłączę czarny przewód termostatu, który jest połączony ze wspólnym punktem uzwojeń silnika sprężarki to zwarcia nie ma (bolec nr 2 sprężarki). Serdecznie proszę o rady. Pozdrawiam
Schemat:

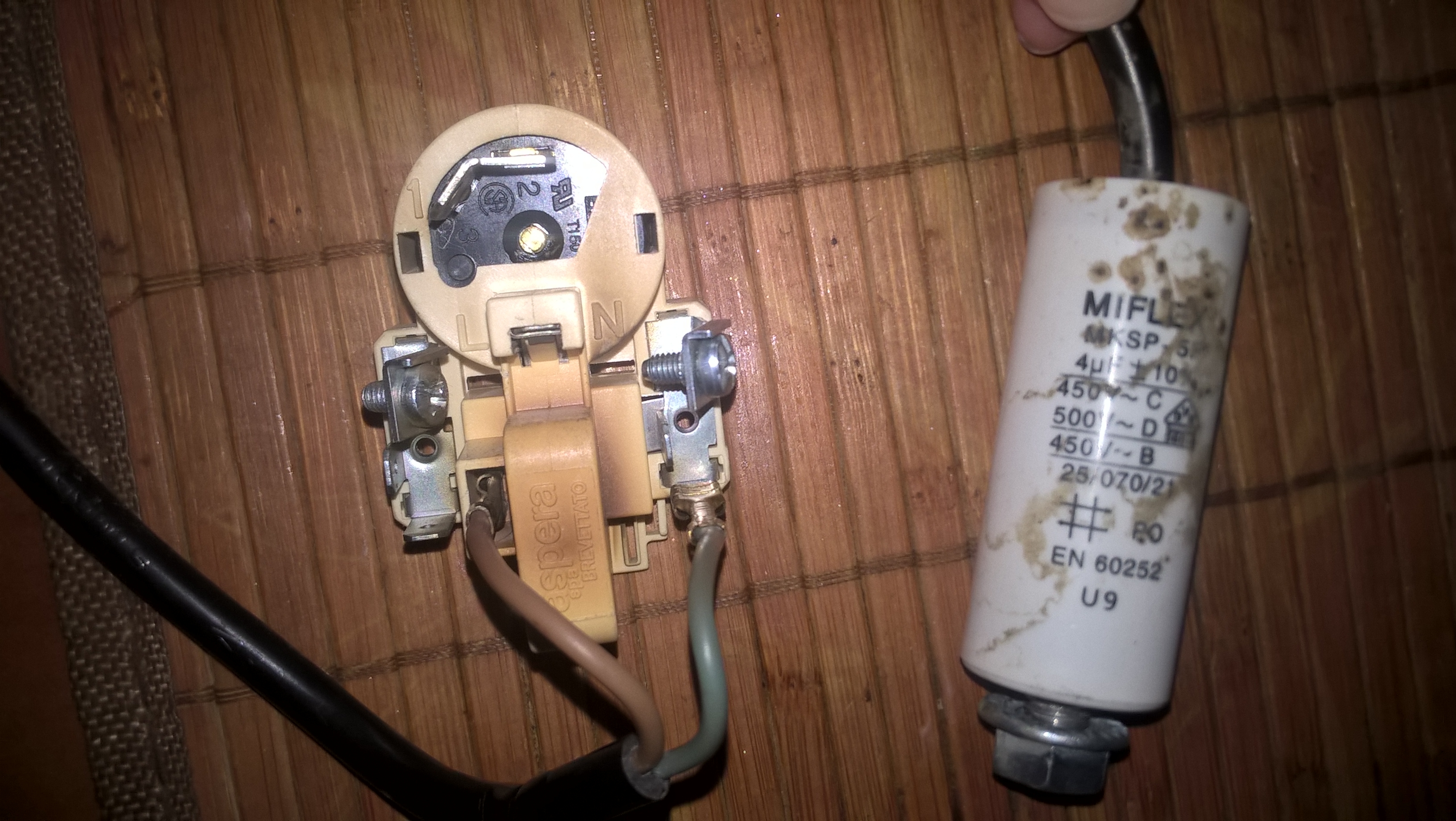

Starter (klixon):

Sprężarka:

Podłącz bez kondensatora. Sprawdź.

Bez kondensatora to samo. Dodam, że na wtyczce sieciowej między L i N jest rezystancja tylko 11 Ω. Czyli przypuszczam, że jest to rezystancja zastępcza uzwojeń silnika sprężarki i przewodów. Co dalej?

Dodano po 33 [minuty]:

Przypuszczam, że to "skrócone" uzwojenie silnika sprężarki. Może jakiś fachowiec to potwierdzi..

A jaką masz rezystancję na wtyczce mierząc tak samo, tylko bez nałożonego na te 3 piny startera?
Bo wygląda na uszkodzony pozystor PTC (pastylka), tym bardziej ze często wyłączałeś zasilanie.

W tym przypadku obwód jest rozwarty. Przy zwartym włączniku żarówki rezystancja wynosi 284 Ω. Wyjąłem ten termistor i zmierzyłem rezystancję między jego wyprowadzeniami - wynosi około 0,7 Ω. Czy to oznacza jego uszkodzenie? Wydaje mi się, że jego "zimna" rezystancja powinna być o wiele większa. Nie mogę znaleźć jego charakterystyki. Na jego wyprowadzenie nr 3 jest podane 230 V z termostatu, nr 1 idzie bezpośrednio do wspólnego punktu uzwojeń silnika (bolec nr 2 na schemacie w pierwszym poście).

Sprawdź czy nie ma przebicia na masę sprężarka

To co wyjołeś to chyba raczej wyłącznik bimetaliczny, a mi chodzilo o tą okrągłą pastylke którą widać pod tym wyłącznikiem.

UczenEl wrote:

Sprawdź czy nie ma przebicia na masę sprężarka

Nie ma przebicia na uziemienie sprężarki.

Dodano po 3 [minuty]:

rnb_bolii wrote:

To co wyjołeś to chyba raczej wyłącznik bimetaliczny, a mi chodzilo o tą okrągłą pastylke którą widać pod tym wyłącznikiem.

Chodzi Ci o to?

W sumie jest to najbardziej okopcone miejsce.. Kupować nowy starter?

Tak o to. Te blaszki dotykają pozystor i są połączone z tymi stykami co je widać? Jak tak to zmierz rezystancje.

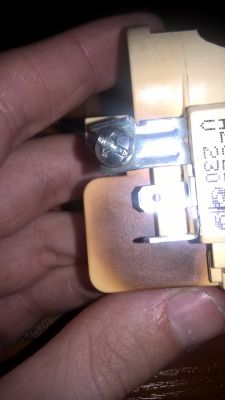

Rezystancja pomiędzy nimi wynosi około 16 Ω. Poniżej fotka okopconego plastiku wokół pastylki:

Jednak chyba uszkodzona sprężarka. Rezystancja uzwojenia rozruchowego raczej powinna być więkasza od roboczego.
Sprawdź jeszcze raz czy nie ma przebicia do masy na wszyskich pinach.

https://www.elektroda.pl/rtvforum/topic186613.html
https://www.elektroda.pl/rtvforum/topic104807.html#506982

Na 100% nie ma przebicia do uziemienia na wszystkich trzech pinach. Czy w sprężarce jest jeszcze jakiś dodatkowego element np. przekaźnik? Rezystancja uzwojenia rozruchowego jest nieco większa, ma indukcyjność około 200 mH, prawie 150 mH więcej od drugiego uzwojenia.

Uruchamiałeś sprężarkę na "krótko"?

Nie uruchamiałem. Jak to najlepiej zrobić?

Jest to podane w drugim linku, ale rób to ostrożnie.
Poprawiłem TONI_2003

Wymieniłem pozystor i lodówka działa. Stary pozystor nie zwiększał rezystancji - wręcz przeciwnie, robił zwarcie. Dziękuję wszystkim za wskazówki
