Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

Mrxnnx 09 Mar 2019 01:26 3501 26
  • Cześć! Dziś chciałem zaprezentować wam moją konstrukcję drukarki 3D od początku do końca zaprojektowana i wykonana przeze mnie! Zacznę od konstrukcji, na końcu podsumuje koszta :) Drukiem 3D zostałem zajarany przez koło druku 3D na moim wydziale na studiach, jako że dopiero skończyłem liceum to warto by było się w coś takiego wkręcić, ale zamiast uczestniczyć w życiu koła bardziej interesowały mnie same maszyny i dlatego postanowiłem sobie samemu taką zbudować (do dziś nie jestem w tym kole, a całą wiedzę na temat druku 3D zawdzięczam internetowi i doświadczeniu)

    Zacząłem od zrozumienia w jaki sposób działa taka drukarka i jest to dość proste, są trzy osie sterowane silnikami krokowymi XYZ oraz głowica która się rozgrzewa i przez nią jest "przeciskany" filament do druku. Jeżeli ktoś chce więcej informacji to internet jest ogromnym źródłem.

    Moja drukarka jest typu FDM czyli trzy osie w układzie kartezjańskim. Rama jest zbudowana z profili aluminiowych 20x20x2mm (około 5-6m) oraz dość sporej ilości śrub z łbem imbusowym (M3 i M4 różnych długości). Wymiary to około 50x50x50cm, pole robocze to około 30cm w osiach x i y oraz 40 w osi Z.

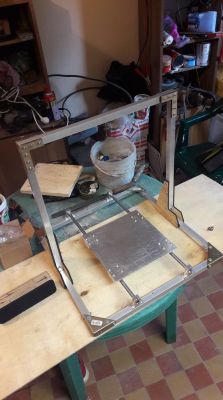

    Zacząłem od budowy podstawy drukarki czyli po prostu ramy dolnej:

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

    oraz montażu prowadnic wałkowych do stołu drukarki (osi Y).

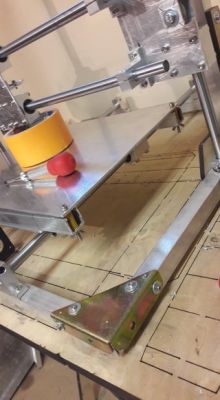

    Pierwszy problem pojawił się w momencie próby robienia tzw. bramy, otóż nie wiedziałem jak połączyć dość stabilnie z zbudowaną wcześniej ramą. Chciałem początkowo kupić gotowe łączniki, ale nigdzie nie były one dostępne w takim kształcie jakim bym chciał, a na frezowanie ich w aluminium szkoda było mi kasy. Trochę zaryzykowałem i wyciąłem łączniki z drewna laserem.

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

    Tak wyglądały te łączniki i moja drukarka. Następnym krokiem był montaż stołu na łożyskach (oś Y).





    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

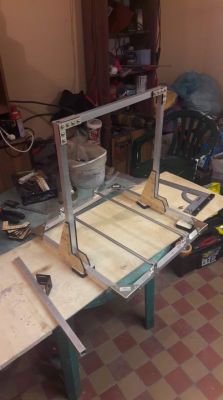

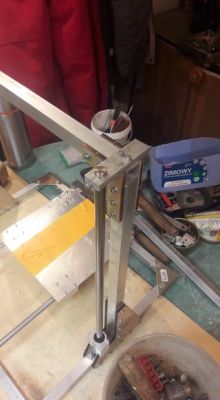

    Zatem skoro mam podstawę osi Y trzeba się zabrać za osie X i Z, następnym krokiem był montaż prowadnic pod osie Z, uchwyty na wałki wykonałem z 8mm grubości i 20mm szerokości kawałka aluminium odpowiednio wywierconego i nagwintowanego przeze mnie.

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

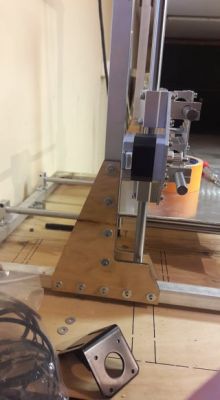

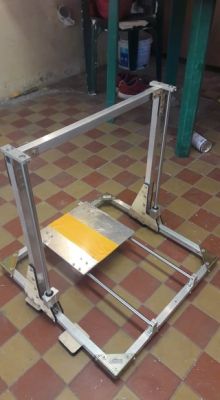

    Niestety podczas tego etapu budowy zaprzestałem robienia zdjęć i kolejne mam dopiero jak już mam zamontowane wszystkie osie, i wygląda to tak:

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

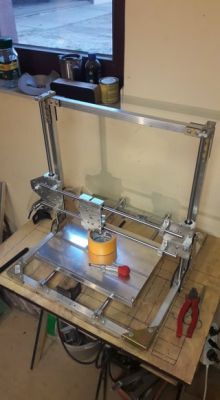

    W tym momencie był już zamontowany stół na sprężynach dzięki którym będzie możliwa regulacja jego wysokości i poziomu, a wygląda to tak:

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

    Pozostał montaż głowicy i praktycznie zabawka skończona. Nie wspominałem chyba, ale osie Y i X są napędzane paskami GT2 6mm, a oś Z dwiema śrubami trapezowymi z gwintem T8 (osie X i Y po jednym silniku, natomiast oś Z posiada dwa silniki). Po montażu głowicy odbyły się pierwsze wydruki.

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

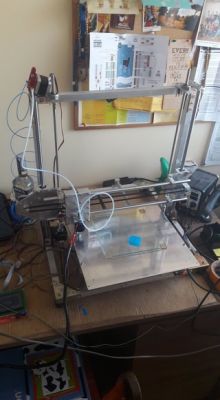

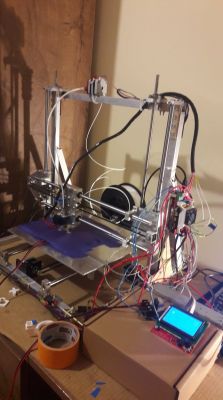

    Tutaj zdjęcie sprzed tygodnia, od tamtego czasu dodałem grzany stół i poukładałem (trochę) kable. Teraz drukarka jest prawie skończona i gotowa do zabawy.

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

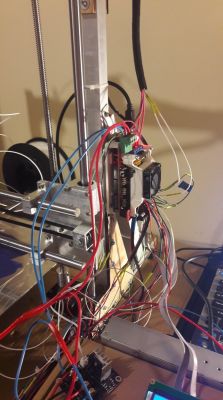

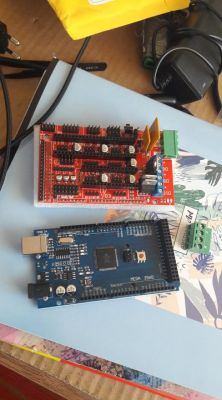

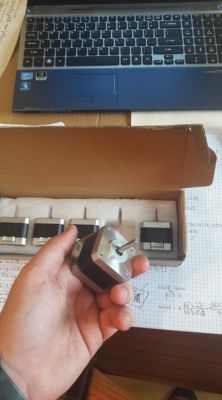

    Jeżeli chodzi o elektronikę to użyłem dość popularnego rozwiązania jakim jest arduino mega2560 (klon) z nakładką ramps 1.4 (+stepsticki A4988 do silników krokowych). Silniki krokowe to znane nema 17 (nie ma sensu pakować większych). Dodatkiem jest tutaj kontroler LCD który umożliwia działanie drukarki bez komputera.

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560


    Wybaczcie za tak krótki opis, jest dość późno, jutro odpowiem na każde pytanie :)

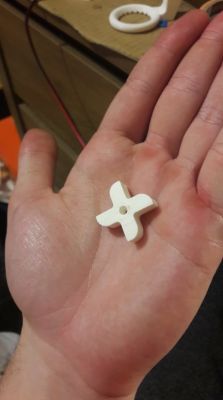

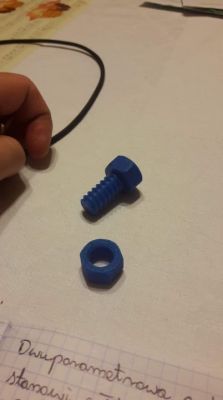

    Przykładowe wydruki:

    Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560 Drukarka 3D DIY na Ramps 1.4 + Arduino Mega2560

    Muszę z przykrością dodać że niestety jeszcze nie każdy wydruk wychodzi ładnie, obwiniam za to chińską głowicę i przymierzam się do zakupu oryginalnej głowicy e3d :)


    Koszty takiej zabawy:
    - Profile aluminiowe 20x20x2m i blacha 3mm - 100zl
    - Śruby, nakrętki, podkładki - 100zł (dużo zostało)
    - Prowadnice (wałki 12mm) 6szt - 75zl
    - Łożyska 12szt - 100zl
    - Uchwyty na prowadnice 8szt - 40zł
    - Łożyska do śrub trapezowych 2szt - 10zł
    - Śruby trapezowe T8 500mm z nakładką 2szt - 30zł
    - Sprzęgła elastyczne 2szt - 20zł
    - Uchwyty na silniki 3szt - 20zł
    - Pasek GT2 6mm za 5m - 8zł
    - Zębatki na pasek (kilka różnych) - 20zł
    - Silniki nema 17 5szt - 140zł
    - Arduino mega2560 klon - 40zł
    - Ramps 1.4 - 15zł
    - Stepsticki A4988 4szt - 10zł
    - LCD - 40zł
    - Ekstruder MK8 - 20zł (podajnik filamentu)
    - Głowica E3D klon - 20zł
    - Switche krańcowe - 10zł

    Suma - 818zł

    Sprawy takie jak kable i inne pierdoły pomijam bo miałem w domu,
    więcej nie pamiętam, jak coś to proszę pytać :)


    Koszty na pewno były troszkę większe ale było to spowodowane tym, że czasami coś niewłaściwego zostało wysłane lub po prostu coś się psuło.

    Jeżeli ktoś chce spytać czy warto, to szczerze raczej nie. Rzadko się zdarza, że człowiek drukuje coś większego niż 20x20x20cm a za kwotę którą wydałem można dostać przyzwoitą drukarkę do hobbystycznego drukowania. Natomiast jeżeli ktoś chce spróbować swoich sił i mieć ogromną satysfakcję to polecam, super zabawa.

    Jeżeli ktoś się zdecyduje na budowę drukarki 3D to chętnie pomogę rozpocząć tą przygodę, więc śmiało pisać.

    Pozdrawiam i dobrej nocy :)
