Pastuch nie działa - jak sprawdzić wadliwy element

04 Apr 2019 14:38 2913 27
  • Level 9  
    Witam,

    Jestem początkujący i wiedzę o elektronice mam niewielką, więc proszę o wyrozumiałość :)

    Mam pastucha, dość leciwego ale działał świetnie do ostatniego tygodnia :(

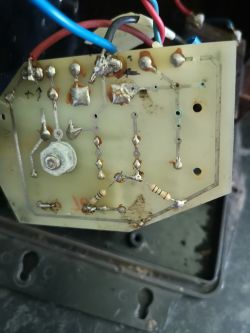

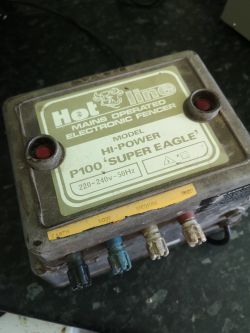

    Po otwarciu jak widać nie ma zbyt wiele elementów, ale ktoś go wcześniej naprawiał .
    Teraz chciałbym wiedzieć jak można sprawdzić który z elementów uległ uszkodzeniu i nie zostać trzaśniętym wysokim napięciem .

    Czy transformator po lewej można na wyjściu zmierzyć woltomierzem, czy tam generuje się wysokie napięcie do kondensatora ?

    Proszę dajcie znać od czego byście zaczęli

    Rozumiem że pytania są na niskim poziomie, i mam nadzieję że znajdzie się ktoś cierpliwy :)

    Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element
    [Szkolenie 22.06.2021, g.9.30] Zabezpieczenia Internetu Rzeczy (IoT) programowe i sprzętowe. Zarejestruj się za darmo
  • Multimetr FlukeMultimetr Fluke
  • Helpful post
    Level 16  
    Trafo możesz zmierzyć omomierzem (uzwojenie pierwotne i wtórne), przy odłączonym zasilaniu i elektronice. Raczej nie mierzyłbym napięcia na wyjściu z trafa bo możesz stracić miernik(nie wiem jakie tam jest napięcie). Na płytce nie masz wielu elementów do sprawdzenia więc je też możesz pomierzyć a szczególnie diody.
  • Level 9  
    Witam,

    Na uzwojeniu pierwotnym 0,00 a na wtórnym 1 - czyli walnięty transformator ?

    Jeśli tak to jak dobrać zastępczy - oczywiście na tym nie ma żadnego oznakowania, a kondensator ma tylko jakieś odręczne bazgroły..?
  • Multimetr FlukeMultimetr Fluke
  • Level 9  
    Tak jak kolega sugerował - odłączyłem elektronikę od transformatora i dokonałem pomiaru na części wejściowej i wyjściowej omomierzem .
  • Level 16  
    Pytam jakim miernikiem mierzyłeś ze względu na to że jeśli masz jakiś tani miernik to przy pomiarze uzwojenia może się on mylić( dokładność miernika, rezystancja samych kabli itp.). Jeśli chodzi o wartość rezystancji uzwojenia pierwotnego to powinieneś mieć coś w granicach kilkunastu Ohm. Podłącz żarówę 230V szeregowo z uzwojeniem pierwotnym do sieci. Jeśli zaświeci to uzwojenie pierwotne jest sprawne.
  • Level 9  
    Ok, zmieniłem podziałke na mierniku i na pierwotnym mam 141 omów, natomiast na wtórnym nadal 1 - czy to by świadczyło że wtórne uzwojenie jest uszkodzone ?
  • Level 36  
    pancyk wrote:
    dajcie znać od czego byście zaczęli

    Od sprawdzenia bezpiecznika, nie napisałeś czy go sprawdziłeś.
  • Level 9  
    Tak bezpiecznik na płytce jest ok
  • VIP Meritorious for electroda.pl
    Autor w drugim swoim poście wstawił wyniki pomiaru z których jasno wynika że wtórne ma przerwę. Czego tu więcej na tą chwilę szukać?
  • Level 9  
    Czyli teraz jak dobrać transformator, jako że ta naprawa jest testowa od jakich parametrów zacząć - pierwotne 220V a co na wtórnym żeby od razu nie spalić reszty ?
  • Level 39  

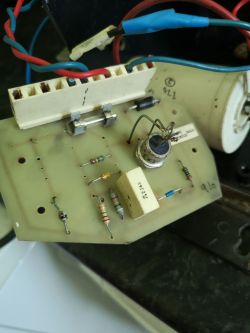

    Witam - proszę zamieścić fotkę płytki z napisami 1 , symbol tyrystora 2 oraz wszystkie
    napisy na kondensatorze 3 . Można też zamieścić fotkę transformatora sieciowego .

    Dodano po 1 [minuty]:

    Prawdopodobnie jest to transformator o przekładni 1:1
  • Level 9  
    1. Tyrystor 16RIA60 powyżej ma też napisane 90 11 ?
    2. Tranzystor sieciowy EI 60x21
    3. kondensator 14uF 400V ? Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element
  • Level 39  
    Witam - proponuję wykręcić , wylutować ten transformator , jeżeli uzwojenie wtórne
    jest na górze to można ten transformator rozebrać .
    Proszę zamieścić kilka fotek tego transformatora ale od strony karkasu
  • Helpful for users
    PCmaniak22 wrote:
    Podłącz żarówę 230V szeregowo z uzwojeniem pierwotnym do sieci. Jeśli zaświeci to uzwojenie pierwotne jest sprawne.

    Jeśli zaświeci, to uzwojenie ma zwarcie i jest niesprawne. To tak dla ścisłości, bo autor mierzył chyba na zakresie MΩ, ale już się to wyjaśniło. :wink:

    Odnośnie uzwojenia wtórnego, to przyjrzyj się czy przypadkiem gdzieś na zewnątrz, przy szpilce, nie ma przerwy (śniedź od wilgoci).
  • Level 9  
    Witam,

    Dziękuję za kolejne sugestie, jeśli szpilki to wyjścia z uzwojenia pierwotnego to nie mam co do nich zastrzeżeń wyglądają zdrowo, ale raz jeszcze sprawdziłem omomierzem i ciągle "1"

    Otworzyłem wieczka plastikowe z każdej strony - czy takie zdjęcia będą pomocne czy trzeba jeszcze coś rozmontować ?

    strona wtórna to zdjęcie z jednym czerwonym kablem

    Pastuch nie działa - jak sprawdzić wadliwy element Pastuch nie działa - jak sprawdzić wadliwy element
  • Level 39  
    Witam - proponuję lupkę w rękę i prześledzić te fragmenty uzwojenia .

    Dodano po 1 [minuty]:

    Pastuch nie działa - jak sprawdzić wadliwy element

    Dodano po 2 [minuty]:

    Poza tym można ściągnąć obejmę oraz spróbować ściągnąć rdzeń .
  • Level 9  
    Witam,

    Przepatrzyłem i ja nie widzę tam uszkodzeń, zakładamy że ten transformator jest uszkodzony i wymaga wymiany - czy skoro mamy X - dane kondensatora Y- parametry tyrystora (https://www.digikey.com/product-detail/en/vishay-semiconductor-diodes-division/VS-16RIA60/16RIA60-ND/359131) to czy na tej podstawie idzie dobrać transformator sieciowy ?
  • Level 9  
    Witam,

    Dziękuję za sugestię - w poniedziałek dokonam zakupu i dam znać jak poszło.

    Co do naprawy to jak dla początkującego to pewnie zbyt wiele.
  • Level 39  
    Witam - do tego czasu można sprawdzić pozostałe elementy ( rezystory , diody ,.....) .
  • Level 9  
    Witam,

    Rezystory sprawdziłem, co do diody to jak ją sprawdzić ? na omomierzu mam odczyt 590 omów .

    Mam jeszcze pytanie odnośnie transformatora wysokiego napięcia - rozumiem że na pierwotnym wejściu otrzymuje on ok 400V z rozładowującego się kondensatora, gdybym miał dobrać zamienik to jak szukać np na www.TME.eu aby na jego wyjściu uzyskać ok 8-10KV
  • Helpful for users
    Co do diody, to w jedną stronę musi przewodzić a w drugą nie. Najlepiej zmierz sobie dowolną diodę abyś zorientował się jaką oporność pokazuje twój miernik. Zdecydowanie lepiej jednak będzie jak zrobisz pomiar multimetrem ustawionym na symbol diody (pomiar złącza). W jedną stronę powinieneś mieć około 600mV a w drugą nic.
    Transformator można dać do przewinięcia.
  • Level 9  
    Witam,

    Zgadza się tylko w jedną stronę mam wskazanie ok 590 omów, kiedy dokonałem pomiar na nowej diodzie wynik był 620 omów.

    Transformator zasilający jest już w drodze do mnie, pominiemy przewijanie.

    Nadal chciałbym wiedzieć jak dobierać transformator wysokiego napięcia z elektryzatora, przeglądając www.tme.eu nie wiem jak dobierać... w tabelce mogę wybrać napięcie pierwotne 400V bo tyle rozumiem będzie wychodziło z kondensatora, ale co z wtórnym uzwojeniem, jak mamy uzyskać ok 8000 - 10000V ?
  • Level 9  
    wojtek 9007 wrote:


    Witam,

    Dzięki za odpowiedź, ale nie do końca wyjaśnia mi to sytuację doboru transformatora.
    Czy transformatory wysokiego napięcia do pastuchów to jakaś oddzielna kategoria ?

    Czy sugerowany model będzie działał prawidłowo bez znaczenia jaki kondensator będzie w układzie ?
  • Level 9  
    Witam,

    Dziękuję wszystkim za wsparcie w tym temacie, wczoraj zamontowałem nowy transformator i po podłączeniu do sieci elektryzator zaczoł tykać - co za uczucie !! - chyba tylko kardiochirurg ma większą ekscytacje kiedy po przeszczepie nowe serce zacznie pykać !

    -serdecznie pozdrawiam :) Pastuch nie działa - jak sprawdzić wadliwy element
