Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"

hetm4n 14 Kwi 2019 20:57 8745 41
  • Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
    Witam! Na wstępie pragnę poinformować, iż urządzenie jest zbudowane z głownie z "kitów" :D Za pewnie wielu osobom będzie to nie pasować:) .
    Posiadam już jeden taki zasilacz wg oryginalnego projektu z portalu electronic-lab i wg mnie niezawodna konstrukcja bezawaryjna, obecnie jest używany w piwnicy. Natomiast dość często zdarza się coś podpinać w domu, testować itp więc zaszła potrzeba stworzenia drugiej sztuki.
    Zasilacz składa się głownie z zestawu do samodzielnego montażu zakupionego u chińczyka za dosłownie 15zł! W zestawie dostajemy wszystkie części do polutowania, całkiem ładne PCB aczkolwiek brak radiatora. Po złożeniu i uruchomieniu wszystko jest w porządku, działa bezproblemowo, choć dołączony tranzystor D1047 (prawdopodobnie podróbka) próby zwarcia nie wytrzymał i zastosowałem 2N3055.
    Do odczytów aktualnego napięcia i prądu użyłem taniego miernika panelowego 2 funkcyjnego. Niestety trafiła mi się sztuka w pomiarze prądu przekłamuje powyżej 1A, ale zamówiłem sobie jeszcze 1 szt od innego dostawcy i za jakiś czas dotrze to sobie porównam. Obudowa metalowa została zabrana z złomu po jakimś termoregulatorze, cała porysowana poklejona itp, odnowiłem sobie ją i pomalowałem. Panel przedni zaprojektowany w corel draw ,wykonany na laminacie imitującym szczotkowane aluminium i wygrawerowany na laserze. Radiator z wentylatorem użyty z demontażu po starym PC. Do zasilania układu zasilacza wykorzystałem również stary walący się w gratach transformator toroidalny 2x12V 2x4.15A. Do zasilania miernika i wentylatora użyłem osobnego małego transformatorka 6V w połączeniu z mostkiem prostowniczym i tanim modułem stabilizatorem regulowanym LM2596. Do regulacji napięcia dołożyłem regulację dokładna poprzez wstawienie w szereg potencjometru 1k. Zasilacz można ulepszyć bez problemu, zwiększyć napięcia, prądy itp. Ja zdecydowałem używać go bez poprawek, które gdzieś tam na forum się znajdują. Tutaj link przedstawiający modyfikacje dokładnie tego kitu Link.
    Polecam wykonanie konstrukcji początkującym elektronikom jak i majsterkowiczom, jest to tania konstrukcja w szczególności gdy zakupimy kit u chińczyka (najlepiej ten do samodzielnego poskładania aby czegoś się nauczyć niż już poskładany).

    Kosztorys:
    Kit zasilacza - 15zł
    Moduł miernika panelowego - 5zł
    moduł LM2596 - 2zł
    potencjometry - zapasy warsztatowe
    gałki, diody LED - zapasy warsztatowe
    włącznik zasilania, gniazdo zasilania, gniazdo bezpiecznika, transformatory, radiator z wentylatorem - odzysk
    obudowa - Złom

    Schemat dla zainteresowanych :
    Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
    Link

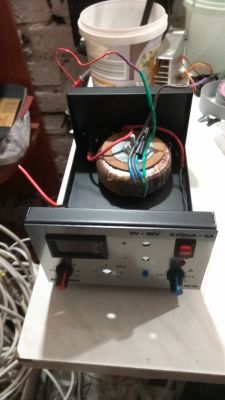

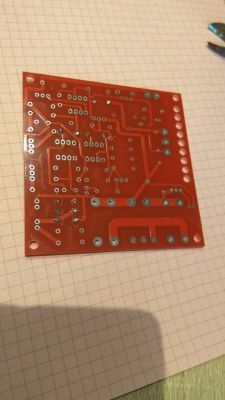

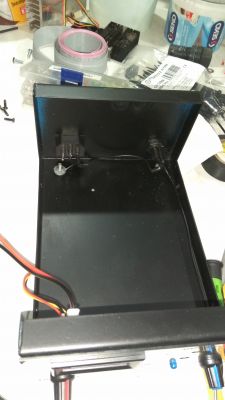

    Zdjęcia:
    Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
    Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
    Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
    Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec" Kolejny tani zasilacz stabilizowany 0-30V 0.002-3(4)A "Kitowiec"
