Sony Vaio PCG-71811M - Ładowanie baterii - mrugająca dioda ładowania

21 May 2019 23:18 1371 12
  • Level 34  
    Witam wszystkich forumowiczów

    Dzisiejszym pacjentem jest laptop Sony Vaio PCG-71811M

    Problem: Laptop nie chce ładować baterii.
    Pierwsza myśl: tyle lat już ma więc bateria odmówiła posłuszeństwa i zdechła.
    Zamówiłem baterie, przyszła, zamontowałem i "zonk". Problem identyczny.

    Co się dzieje:
    Na wyłączonym laptopie po podłączeniu zasilania następuje załączenie ładowania baterii (napięcie na pinach 1 i 7 złącza ładowania) 12,33 V. (Dioda ładowania nie świeci w ogóle)
    Po 30-40 sekundach zaczyna migać dioda ładowania baterii na pomarańczowo 2-3 mrugnięcia na sekundę. Mruga do wyciągnięcia baterii lub odłączenia zasilania.

    Na włączonym laptopie sytuacja identyczna. Gdy dioda miga i chcę włączyć laptopa miganie ustaje, dioda ładowania świeci ciągłym światłem + zapala się zielona dioda sygnalizująca włączenie laptopa. Świecą ciągłym światłem aż do puszczenia przycisku. Laptop się nie włącza.

    Naładowałem baterię zewnętrznym zasilaczem do 10,6 V podłączyłem do laptopa. Laptop wstał, ale dalej nie ładuje baterii. BatteryMon widzi baterię, identyfikuje jako VGP-BPS22, a na baterii jest VGP-BPS26. Nie widzi natomiast numeru seryjnego.
    Początkowo pokazywał 0%, aktualnie po naładowaniu zewnętrznym zasilaczem 6,7%. Ładowanie trwało ok. 15 min prądem 0,5 A i napięciem 12,3 V (zasilacz laboratoryjny z ograniczeniem prądowym).

    Pomyślałem, że może zasilacz nie działa prawidłowo i siada pod obciążeniem, sprawdziłem go i jest ok. Na luzie ma 19,46 V, pod obciążeniem 1 A spada do 19,28 V, przy 4,7 A ma 18,88 i wytraca się na obciążeniu aktywnym prawie 89 W. Więc wszystko w porządku.

    Na tak naładowanej baterii laptop normalnie pracuje, ale nie ładuje.

    I tu się nasuwa pytanie, co? gdzie? i jak sprawdzić?

    Nie mam dostępu do SM (trochę szukałem ale bez przesady).
    Mam dostęp do wszelkiego rodzaju narzędzi aby samodzielnie przeprowadzić naprawę czy przelutować BGA.

    Znalazłem w nim naklejkę z następującymi numerami:
    MB P/N: 31HK1MB00F0 REV: E3B
    MB S/N: A1846626A 7017582
    Są jeszcze inne pod stacją dysków, mogę podać jeżeli będą potrzebne.

    Z góry dzięki i pozdrawiam

    Edit:

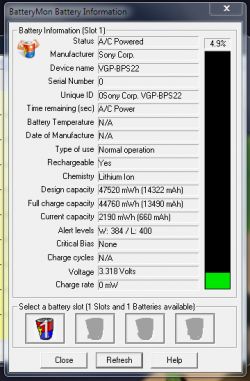

    Tak wygląda to z BatteryMon:

    Sony Vaio PCG-71811M - Ładowanie baterii - mrugająca dioda ładowania

    I chyba znalazłem jakiś SM
  • Level 34  
    Laptop wyłączony bez baterii: 0,011 A
    Laptop wyłączony, bateria włożona: 0,222 A
    W czasie mrugania wyciągnięta bateria: 0,023 A
    Ponownie włożona bateria: 0,223 A
    Po ok. 2 min mrugania pobór prądu spada do 0,011 A
  • Helpful post

    IT specialist
    Jeśli masz starą baterię - porównaj. Wygląda na to, że jest próba ładowania - ale z jakiegoś powodu jest przerywana.
    Jaką baterię kupiłeś?
  • Level 34  
    Bateria z allegro

    Stara bateria zachowuje się następująco:

    Laptop wyłączony bez baterii: 0,010 A
    Laptop wyłączony, bateria włożona: 0,031 A
    W czasie mrugania wyciągnięta bateria: 0,023 A
    Ponownie włożona bateria: 0,031 A
    Po ok. 1 min zapala się dioda naładowanej baterii: 0,011 A
    Po kolejnej minucie mruga: 0,011

    Napięcie na baterii przed ładowaniem wynosi 0 V
    Próba ładowania za pomocą zewnętrznego zasilacza laboratoryjnego nie powiodła się (pobór prądu przy 12,3 V -> 0,003 A)
  • Level 34  
    To jest dokładnie ta bateria z linku, od tego sprzedawcy.

    Trochę lipa, że bateria. No nic jutro będę reklamował baterię.

    Dziękuję ;)
  • Level 34  
    Niestety nie mam możliwości sprawdzić baterii na innej płycie.

    Zastanawiam się czy nie zamówić drugiej na testy.

    Można tę płytę (kontroler ładowania) jakoś oszukać (zakleić któryś pin w baterii na przykład) żeby nie przerywał ładowania (pin ID albo coś)?

  • IT specialist
    icosie wrote:
    Można tę płytę (kontroler ładowania) jakoś oszukać (zakleić któryś pin w baterii na przykład) żeby nie przerywał ładowania (pin ID albo coś)?

    Niestety nie ma tak łatwo.
    Bateria (kontroler w baterii) komunikuje się z układem ładowania i KBC po szynie danych.
  • Level 34  
    No to zamawiam kolejną baterię.

    Gdyby następna powodowała identyczny problem, jakie są następne kroki?
  • Level 34  
    Udało mi się w końcu dobrać do starej baterii.
    Okazało się, że to był zamiennik. W środku ogniwa noname. Bateria 11.1 V 6600 mAh, 3 stringi po 3 ogniwa (3s3p). Jeden ze stringów połączonych równolegle zdechł (0 V rozwarcie?).
    Więc pomyślałem sobie, zrobię 3s2p i może ruszy. Rozwaliłem ogniwa, pomierzyłem złożyłem.
    Jakież było moje zaskoczenie jak włożyłem ten twór do laptopa i rozpoczęło się ładowanie.
    Batterymon pokazuje 15 W ładowania i napięcie na ogniwach od 25 min stopniowo wzrasta z 2,81 V już do 3,43 V.

    Zobaczymy za 2-3 godziny.

    Reasumując:
    - dostałem złom nie zamiennik baterii
    - płyta główna sprawna
    - może uda się doprowadzić baterię trupa do ładu

    Dzięki za pomoc!
