Pomiar napięcia wyjściowego z prostownika 12V Sanwa PC7000

Czy mógłby ktoś konkretnie skomentować, co tak naprawdę w danej chwili wyświetla Sanwa przy pomiarze napięcia wyjściowego z prostownika 12V.Co wyświetla to może i wiem tylko które ustawienie jest najpożyteczniejsze i które jest najbardziej prawdziwe .Cytuje instrukcje obsługi.
1. Pomiar napięcia bateri obwodów stałoprądowych itp.


2.Pomiar składowej DC i zmiennej AC napięcia wyjciowego.


3.Pomiar napięcia złożonego ze składowej stałej i zmiennej (AC+DC)/pomiar składowej zmiennej (AC)


Czy w dużym stopniu takie pomiary zastępują pomiary oscyloskopem?
Czy prostownik Ctek ustawiony na zasilacz ma małe zniekrztałcenia (czyściutki przebieg) wnioskując po pomiarach Sanwą.Górne liczby ~00,02 zaczynają się od np. ~00,98 po 30s dopiero jest te 00,02

marianek70 napisał:

Czy w dużym stopniu takie pomiary zastępują pomiary oscyloskopem?

Nie, bo nawet nie wiesz, czy to przebieg stały pulsujacy (za diodami), czy też prostownik ma rozbudowaną elektronikę.

marianek70 napisał:

Czy prostownik Ctek ustawiony na zasilacz ma małe zniekrztałcenia (czyściutki przebieg) wnioskując po pomiarach Sanwą

Tętnienia rzędu 20 mV są możliwe. Sprawdź pod obciążeniem.

W przypadku zasilacza impulsowego (rząd kilkudziesięciu kHz) nie ma pewności, czy pomiar Sanwą jest prawidłowy.

Znowu przydałby się oscyloskop.

3 zdjęcie Sanwa wyświetla 13,350 przy 3 ustawieniu miernika, żółty miernik 11,79.Oba podłączone do tych samych krokodylków prostownika.

3.Pomiar napięcia złożonego ze składowej stałej i zmiennej (AC+DC)/pomiar składowej zmiennej (AC)

Wczesniejsze zdjęcie gdy nie miałem Sanwy.Oscyloskop jeszcze inne parametry wyświetla.

marianek70 napisał:

3 zdjęcie Sanwa wyświetla 13,350 przy 3 ustawieniu miernika, żółty miernik 11,79.Oba podłączone do tych samych krokodylków prostownika.

13,35 V to nałożenie AC i DC.
W angielskiej instrukcji - "DC/AC superimposed signal voltage"

Podłącz kondensator np. 1000 µF do prostownika, to oba mierniki wskażą tę samą wartość.

marianek70 napisał:

3.Pomiar napięcia złożonego ze składowej stałej, zmiennej (AC+DC)/pomiar składowej zmiennej (AC)

W załączniku jest szczegółowa analiza przebiegów za prostownikiem, wraz z definicją wartości średniej i skutecznej i składowej zmiennej.

Czyli True rms sprawdzi się tylko w pomiarze napięcia wyjsciowego AC np.w przetwornicy samochodowej 12VDC/230VAC z przebiegiem sinusoidalnym (sinus modyfikowany) i na wyświetlaczu będzie 230V, a bez true rms miernik pokaże tylko 190V.
Ctek ustawiony w funkcji zasilacza kiedyś podłaczyłem pod oscyloskop.

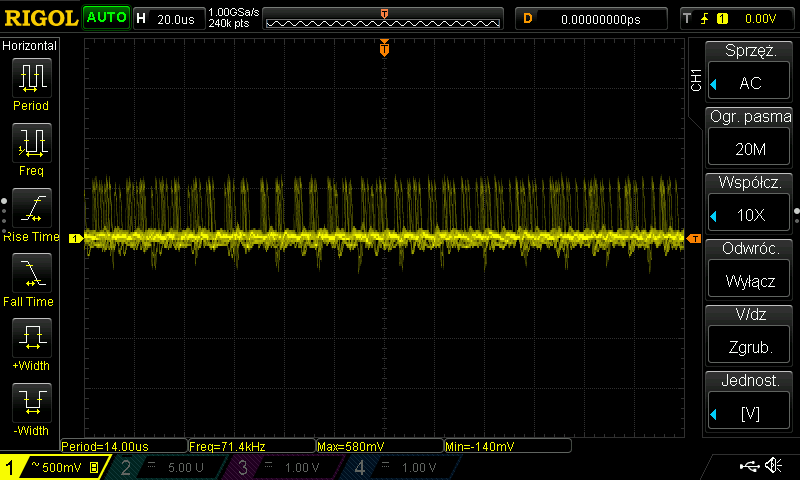

Obciążony 9A bez kondensatora.
.


Obciążony 9A z kondensatorem 1000uF.

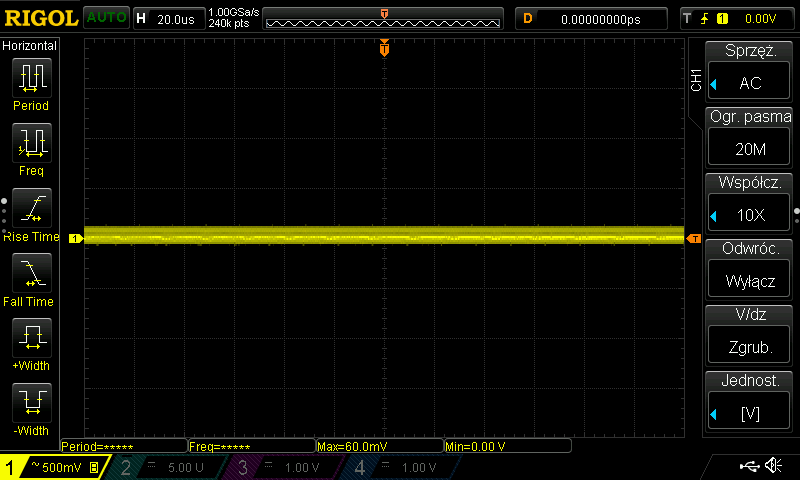

Nie obciążony .

marianek70 napisał:

Czyli True rms sprawdzi się tylko w pomiarze napięcia wyjsciowego AC

Wg. mnie, przyjmując amplitudę ok. 19 V z oscyloskopu:

6,11 V - składowa zmienna
11,87 V - wartość średnia bezwzględna
13,35 V - wartość skuteczna czyli średniokwadratowa (RMS)

lub podstawmy:

DC+AC True RMS = √(DC² + ACrms²)= 13,34

Tutaj całkowicie się zgadza.

Proszę Kolegów o weryfikację.

Dziękuje za Twoje odpowiedzi.
Po dodaniu kondensatora Sanwa pokazuje na trzech ustawieniach to samo co żółty.

Podważasz prawidłowość tego wzoru?

DC+AC True RMS = √(DC² + ACrms²)= 13,34
